Để lựa chọn và sử dụng thiết bị này đúng cách, người vận hành cần hiểu rõ cấu tạo van cổng cũng như nguyên lý hoạt động của van cổng. Khi nắm được các thành phần chính của van và cơ chế vận hành của chúng, việc lắp đặt, vận hành và bảo trì sẽ trở nên đơn giản và hiệu quả hơn.
Bài viết dưới đây sẽ phân tích chi tiết:
- cấu tạo của van cổng
- chức năng từng bộ phận
- nguyên lý vận hành của van
- các yếu tố ảnh hưởng đến hiệu quả làm việc của van

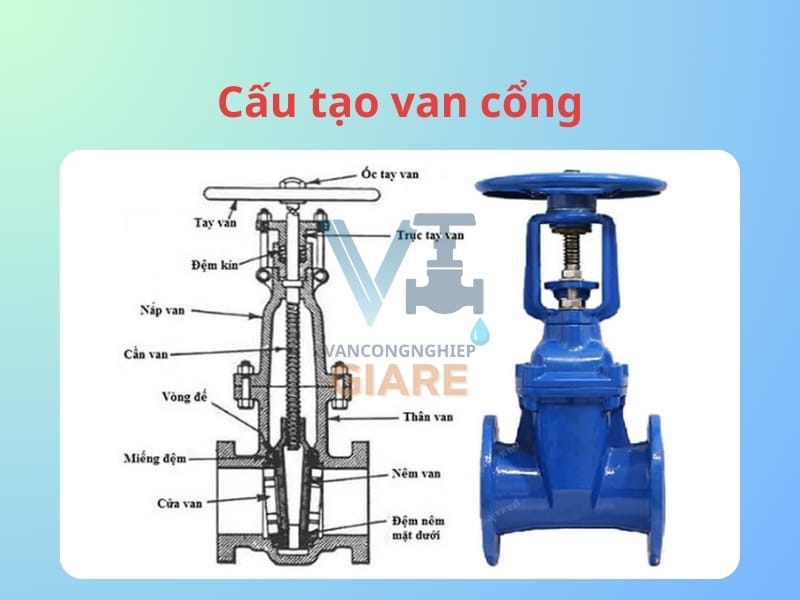

Cấu tạo van cổng gồm những bộ phận nào?
Về cơ bản, van cổng được thiết kế với nhiều chi tiết kết hợp lại để tạo thành một cơ cấu đóng mở hoàn chỉnh. Mỗi bộ phận đảm nhiệm một vai trò riêng nhưng tất cả đều phối hợp với nhau để đảm bảo van hoạt động ổn định và kín khít.
Các thành phần chính của van cổng thường bao gồm:
- thân van
- nắp van
- ty van
- đĩa van
- tay quay vận hành
- bộ phận làm kín
Nhờ cấu trúc này, van cổng có thể vận hành bền bỉ trong các hệ thống có áp lực lớn và lưu lượng cao.
Các bộ phận quan trọng trong cấu tạo van cổng
Thân van
Thân van là phần khung chính của toàn bộ thiết bị. Bộ phận này được kết nối trực tiếp với đường ống và đóng vai trò chứa các chi tiết vận hành bên trong.
Tùy theo môi trường làm việc, thân van có thể được sản xuất từ nhiều loại vật liệu khác nhau như:
- gang
- thép
- inox
Trong hệ thống cấp nước hoặc PCCC, van cổng gang được sử dụng phổ biến do giá thành hợp lý. Ngược lại, trong môi trường hóa chất hoặc ăn mòn cao, người ta thường lựa chọn van cổng inox.
Nắp van
Nắp van được lắp đặt ở phía trên thân van và thường được cố định bằng bulong.
Chức năng chính của bộ phận này là:
- bảo vệ cơ cấu bên trong
- giữ cố định ty van
- đảm bảo độ kín giữa các bộ phận
Giữa thân van và nắp van thường có một lớp gioăng làm kín để tránh hiện tượng rò rỉ lưu chất trong quá trình vận hành.
Ty van
Ty van đóng vai trò truyền lực từ cơ cấu vận hành xuống đĩa van.
Khi người vận hành xoay tay quay, lực sẽ được truyền qua ty van để điều khiển chuyển động của đĩa van. Nhờ đó dòng chảy trong đường ống có thể được đóng hoặc mở.
Ty van thường được chia thành hai dạng phổ biến:
Ty nổi
Khi van mở, phần ty sẽ nâng lên khỏi thân van. Điều này giúp người vận hành dễ dàng quan sát trạng thái đóng mở của van.
Ty chìm
Trong thiết kế này, ty van không thay đổi vị trí bên ngoài khi vận hành. Kiểu cấu tạo này giúp van gọn gàng hơn và phù hợp với không gian lắp đặt hạn chế.
Đĩa van
Đĩa van là bộ phận trực tiếp chặn hoặc cho phép lưu chất đi qua đường ống.
Khi đĩa van được hạ xuống, dòng chảy sẽ bị chặn lại hoàn toàn. Ngược lại, khi đĩa van được nâng lên, dòng chảy có thể đi qua mà không gặp nhiều cản trở.
Một số dạng đĩa van thường gặp gồm:
- đĩa dạng nêm (wedge)
- đĩa song song
Thiết kế của đĩa van ảnh hưởng đáng kể đến khả năng đóng kín và độ bền của thiết bị.
Tay quay vận hành
Tay quay là bộ phận giúp người vận hành có thể điều khiển van bằng phương pháp thủ công.
Khi tay quay được xoay, chuyển động quay sẽ được chuyển thành chuyển động tịnh tiến của ty van. Nhờ vậy đĩa van có thể nâng lên hoặc hạ xuống.
Ngoài cơ cấu tay quay truyền thống, van cổng còn có thể sử dụng các dạng truyền động khác như:
- hộp số trợ lực
- bộ điều khiển điện
- bộ truyền động khí nén
Bộ phận làm kín
Để đảm bảo van không bị rò rỉ khi đóng, hệ thống làm kín đóng vai trò rất quan trọng.
Các vật liệu làm kín phổ biến bao gồm:
- kim loại
- PTFE
- cao su kỹ thuật
Chất lượng của bộ phận làm kín sẽ ảnh hưởng trực tiếp đến độ kín cũng như tuổi thọ của van.

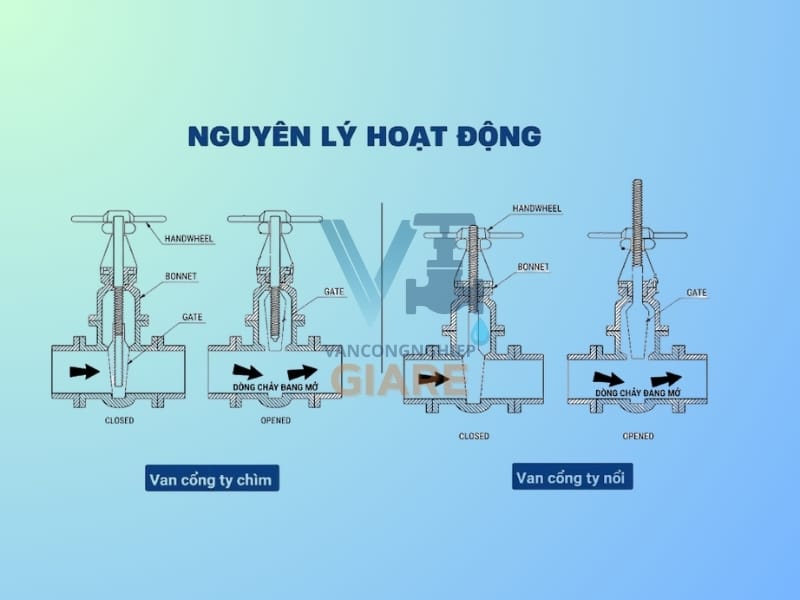

Nguyên lý hoạt động của van cổng
Nguyên lý vận hành của van cổng khá đơn giản và dựa trên cơ chế nâng hạ đĩa van.
Khi người vận hành xoay tay quay, chuyển động này sẽ được truyền xuống ty van. Ty van sau đó sẽ kéo đĩa van di chuyển theo phương thẳng đứng.
Nếu đĩa van được nâng lên khỏi vị trí đóng, dòng chảy trong đường ống sẽ được mở hoàn toàn. Ngược lại, khi đĩa van hạ xuống, dòng chảy sẽ bị chặn lại.
Điểm đặc biệt của van cổng là khi mở hoàn toàn, đĩa van gần như nằm ngoài dòng chảy. Điều này giúp giảm ma sát và hạn chế tổn thất áp suất trong hệ thống.

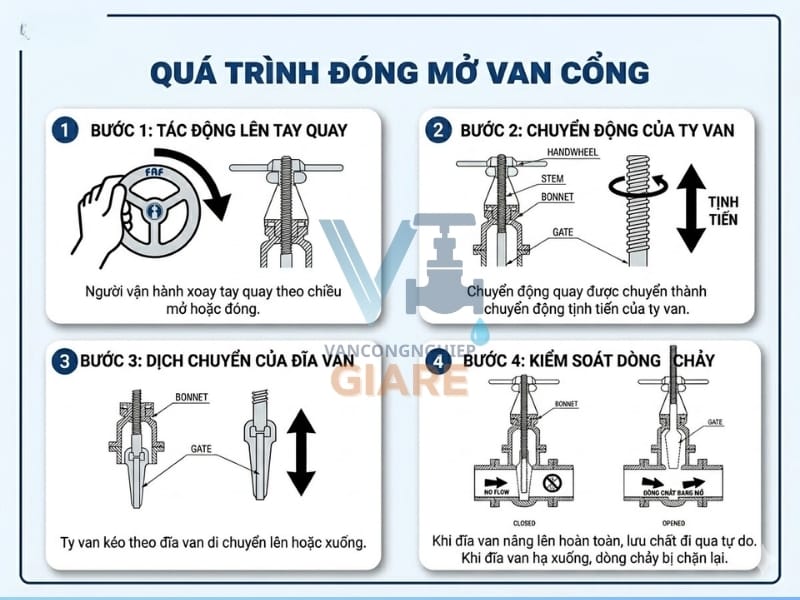

Quá trình đóng mở của van cổng diễn ra như thế nào?
Quá trình vận hành van cổng thường trải qua các bước sau.
Bước 1: tác động lên tay quay
Người vận hành xoay tay quay theo chiều mở hoặc đóng.
Bước 2: chuyển động của ty van
Chuyển động quay được chuyển thành chuyển động tịnh tiến của ty van.
Bước 3: dịch chuyển của đĩa van
Ty van kéo theo đĩa van di chuyển lên hoặc xuống.
Bước 4: kiểm soát dòng chảy
Khi đĩa van nâng lên hoàn toàn, lưu chất đi qua tự do. Khi đĩa van hạ xuống, dòng chảy bị chặn lại.
So sánh nguyên lý hoạt động của van cổng với các loại van khác
Trong hệ thống đường ống, ngoài van cổng còn có nhiều loại van khác như van bi hoặc van bướm.
Mỗi loại van có cơ chế hoạt động khác nhau.
| Loại van | Cơ chế hoạt động |
|---|---|
| Van cổng | Đĩa van trượt lên xuống |
| Van bi | Bi xoay 90 độ |
| Van bướm | Đĩa xoay trong thân van |
Van cổng thường được lựa chọn cho các hệ thống yêu cầu lưu lượng lớn vì dòng chảy gần như không bị cản trở khi van mở hoàn toàn.

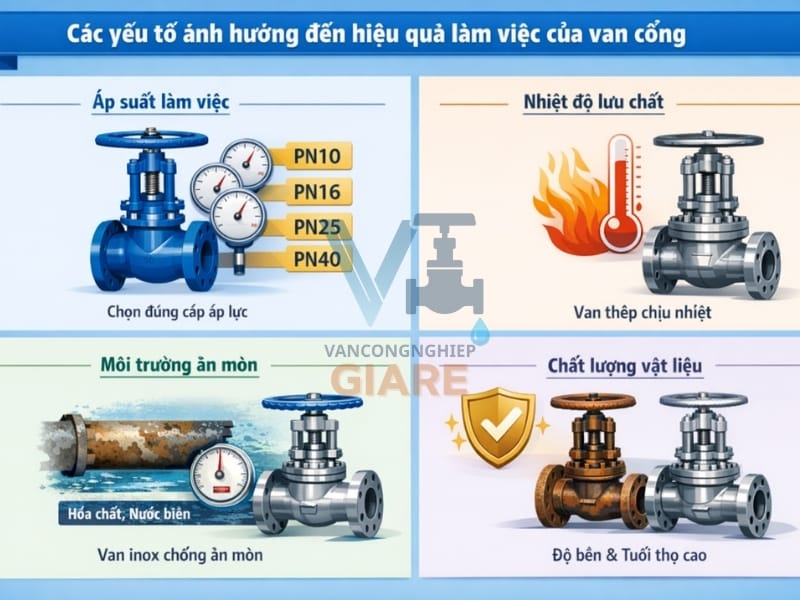

Các yếu tố ảnh hưởng đến hiệu quả làm việc của van cổng
Áp suất làm việc
Van cổng được sản xuất theo nhiều cấp áp lực khác nhau như:
- PN10
- PN16
- PN25
- PN40
Việc lựa chọn đúng cấp áp lực giúp đảm bảo an toàn cho hệ thống.
Nhiệt độ của lưu chất
Đối với các hệ thống có nhiệt độ cao, van cổng thép thường được sử dụng do khả năng chịu nhiệt tốt hơn.
Môi trường sử dụng
Trong môi trường có tính ăn mòn cao như hóa chất hoặc nước biển, vật liệu van cần có khả năng chống ăn mòn tốt, ví dụ như inox.
Chất lượng vật liệu chế tạo
Chất lượng vật liệu ảnh hưởng trực tiếp đến độ bền và tuổi thọ của thiết bị. Van được sản xuất từ vật liệu chất lượng cao thường có khả năng chịu áp lực và chống ăn mòn tốt hơn.

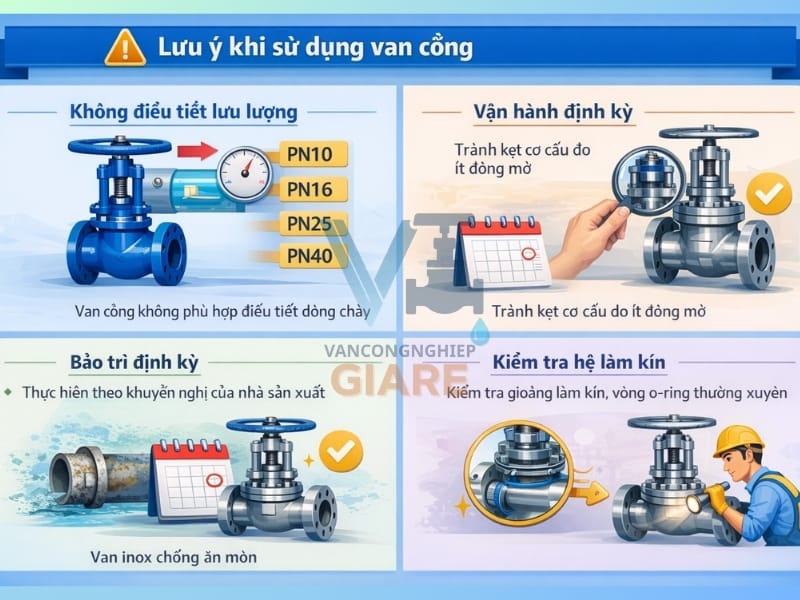

Lưu ý khi sử dụng van cổng
Để đảm bảo van hoạt động ổn định trong thời gian dài, cần lưu ý một số điểm sau.
- không nên sử dụng van cổng để điều tiết lưu lượng
- nên vận hành van định kỳ để tránh kẹt cơ cấu
- kiểm tra hệ thống làm kín thường xuyên
- bảo trì định kỳ theo khuyến nghị của nhà sản xuất
Việc sử dụng và bảo trì đúng cách sẽ giúp kéo dài tuổi thọ của thiết bị cũng như hạn chế các sự cố trong hệ thống.
Kết luận
Van cổng là thiết bị quan trọng trong nhiều hệ thống đường ống công nghiệp nhờ khả năng đóng mở hoàn toàn dòng chảy và tổn thất áp suất thấp. Nhờ cấu tạo đơn giản nhưng hiệu quả, loại van này được ứng dụng rộng rãi trong các lĩnh vực như cấp nước, PCCC, công nghiệp hóa chất và nhiều hệ thống sản xuất khác.
Việc hiểu rõ cấu tạo và nguyên lý hoạt động của van cổng không chỉ giúp lựa chọn đúng loại van mà còn giúp quá trình vận hành và bảo trì trở nên hiệu quả hơn.
