Nhờ thiết kế gọn gàng, khả năng lọc hiệu quả và chi phí hợp lý, van Y lọc đã trở thành giải pháp quen thuộc trong các hệ thống cấp nước, xử lý nước, hệ thống hơi nóng và nhiều ngành công nghiệp khác.
Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo van Y lọc và nguyên lý hoạt động của thiết bị này, từ đó giúp việc lựa chọn và sử dụng trong thực tế trở nên dễ dàng hơn.
Van Y lọc trong hệ thống đường ống
Van Y lọc, hay còn gọi là Y Strainer, là một thiết bị lọc cơ học được lắp trực tiếp trên đường ống nhằm giữ lại các tạp chất rắn có trong dòng lưu chất.
Thiết bị này có thiết kế đặc trưng với phần thân chia thành nhánh hình chữ Y. Bên trong nhánh này được đặt một lưới lọc kim loại giúp giữ lại các hạt cặn khi dòng chất lỏng hoặc hơi đi qua.
Sau khi đi qua lưới lọc, dòng lưu chất sẽ sạch hơn và tiếp tục di chuyển đến các thiết bị phía sau trong hệ thống.
Van Y lọc thường được lắp đặt tại các vị trí như:
- trước máy bơm
- trước van điều khiển
- trước bẫy hơi
- trước thiết bị đo áp suất
Nhờ đó, các thiết bị quan trọng trong hệ thống sẽ được bảo vệ tốt hơn trước nguy cơ hư hỏng do tạp chất.

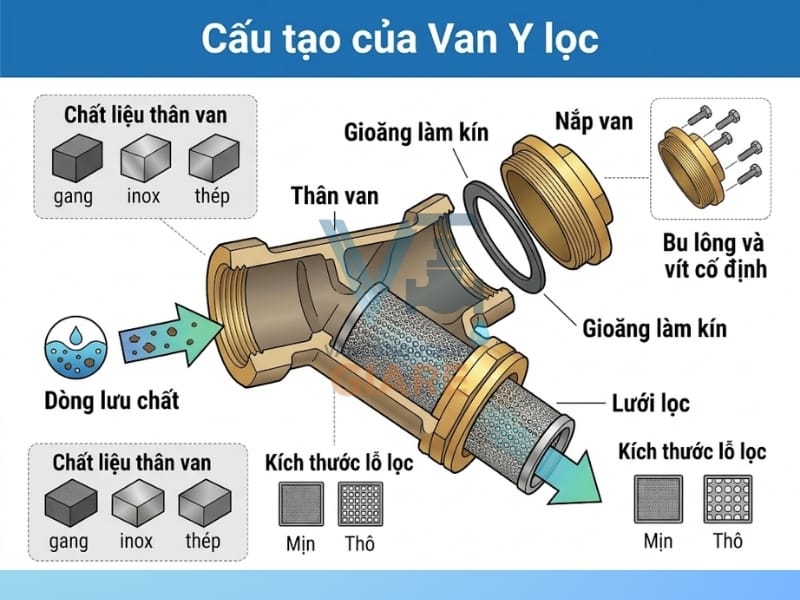

Cấu tạo van Y lọc chi tiết
Một van Y lọc tiêu chuẩn được thiết kế với nhiều bộ phận khác nhau. Mỗi bộ phận đều có chức năng riêng để đảm bảo thiết bị hoạt động ổn định trong hệ thống.
Thân van
Thân van là bộ phận chính của thiết bị, đóng vai trò bao bọc và bảo vệ các chi tiết bên trong. Bộ phận này được thiết kế chắc chắn để chịu được áp lực của dòng lưu chất khi hệ thống hoạt động.
Tùy vào điều kiện làm việc của hệ thống, thân van có thể được chế tạo từ nhiều loại vật liệu khác nhau như:
- gang
- thép
- inox
Trong đó, van Y lọc gang thường được sử dụng phổ biến trong các hệ thống cấp nước hoặc phòng cháy chữa cháy. Đối với các môi trường có tính ăn mòn cao, van inox là lựa chọn phù hợp hơn. Trong khi đó, van thép thường được dùng trong các hệ thống có nhiệt độ và áp suất lớn.
Lưới lọc
Lưới lọc là bộ phận trực tiếp thực hiện chức năng lọc tạp chất. Khi dòng lưu chất đi qua van, các hạt cặn sẽ bị giữ lại tại bề mặt lưới lọc.
Phần lưới lọc thường được sản xuất từ inox nhằm đảm bảo khả năng chống gỉ và độ bền cao trong quá trình sử dụng.
Kích thước lỗ lọc có thể được thiết kế khác nhau tùy vào yêu cầu của từng hệ thống. Những hệ thống cần bảo vệ thiết bị nhạy cảm thường sử dụng lưới lọc có kích thước nhỏ hơn để tăng khả năng lọc.
Nắp van
Nắp van được lắp tại phần đáy của nhánh chữ Y và có nhiệm vụ cố định lưới lọc bên trong.
Bộ phận này thường được thiết kế có thể tháo rời để thuận tiện cho việc kiểm tra và vệ sinh lưới lọc. Trong thực tế, nắp van có thể được cố định bằng ren hoặc bằng bu lông tùy theo thiết kế của nhà sản xuất.
Gioăng làm kín
Gioăng được đặt giữa thân van và nắp van nhằm đảm bảo độ kín cho thiết bị. Bộ phận này giúp ngăn chặn tình trạng rò rỉ lưu chất ra bên ngoài trong quá trình vận hành.
Một số vật liệu gioăng phổ biến bao gồm cao su, PTFE hoặc graphite.
Các chi tiết liên kết
Ngoài những bộ phận chính kể trên, van Y lọc còn có các chi tiết nhỏ như bu lông hoặc vít cố định. Những chi tiết này giúp giữ chặt nắp van và đảm bảo toàn bộ thiết bị luôn ổn định khi làm việc dưới áp lực.

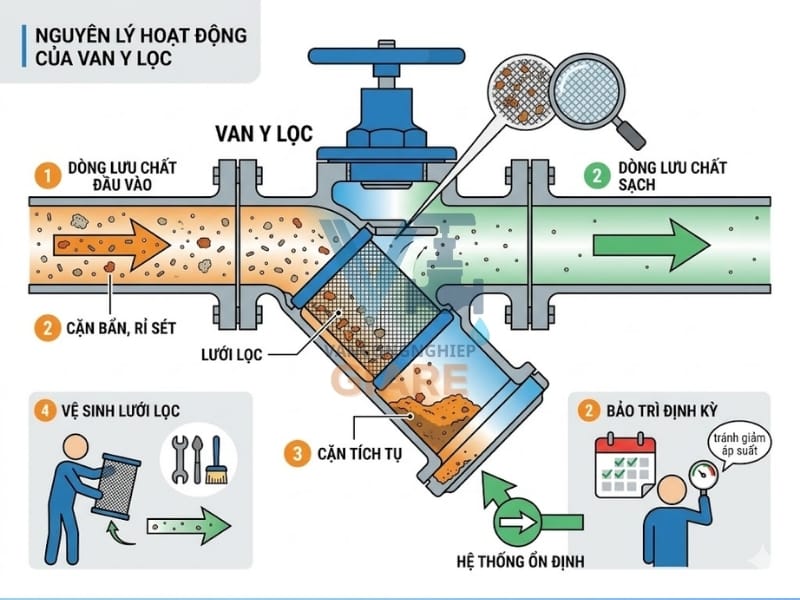

Nguyên lý hoạt động của van Y lọc
Van Y lọc hoạt động dựa trên nguyên tắc lọc cơ học khá đơn giản.
Khi dòng lưu chất đi vào van, nó sẽ được dẫn qua lưới lọc nằm trong nhánh chữ Y. Trong quá trình này, các hạt rắn như cặn bẩn, rỉ sét hoặc mảnh kim loại sẽ bị giữ lại trên bề mặt lưới.
Sau khi được lọc, phần lưu chất sạch sẽ tiếp tục chảy qua đường ống và đi đến các thiết bị khác trong hệ thống.
Cơ chế này giúp giảm thiểu nguy cơ tắc nghẽn và bảo vệ các thiết bị quan trọng khỏi hư hỏng do tạp chất.
Sự tích tụ cặn bẩn trong van Y lọc
Trong quá trình vận hành, các hạt tạp chất sẽ dần tích tụ trên lưới lọc. Nếu lượng cặn quá nhiều, khả năng lọc của van sẽ giảm và dòng chảy trong hệ thống có thể bị ảnh hưởng.
Một số dấu hiệu cho thấy lưới lọc cần được vệ sinh bao gồm:
- áp suất hệ thống giảm
- lưu lượng dòng chảy yếu
- máy bơm hoạt động nặng hơn bình thường
Vì vậy, việc kiểm tra và bảo trì định kỳ là rất cần thiết để đảm bảo hiệu quả hoạt động của thiết bị.
Quy trình vệ sinh lưới lọc van Y
Việc vệ sinh lưới lọc tương đối đơn giản và có thể thực hiện theo các bước sau:
- ngừng hoạt động của hệ thống đường ống
- tháo nắp van ở phần nhánh chữ Y
- lấy lưới lọc ra khỏi thân van
- làm sạch lưới lọc bằng nước hoặc khí nén
- lắp lại các bộ phận của van
Thực hiện vệ sinh định kỳ sẽ giúp duy trì khả năng lọc và kéo dài tuổi thọ của thiết bị.

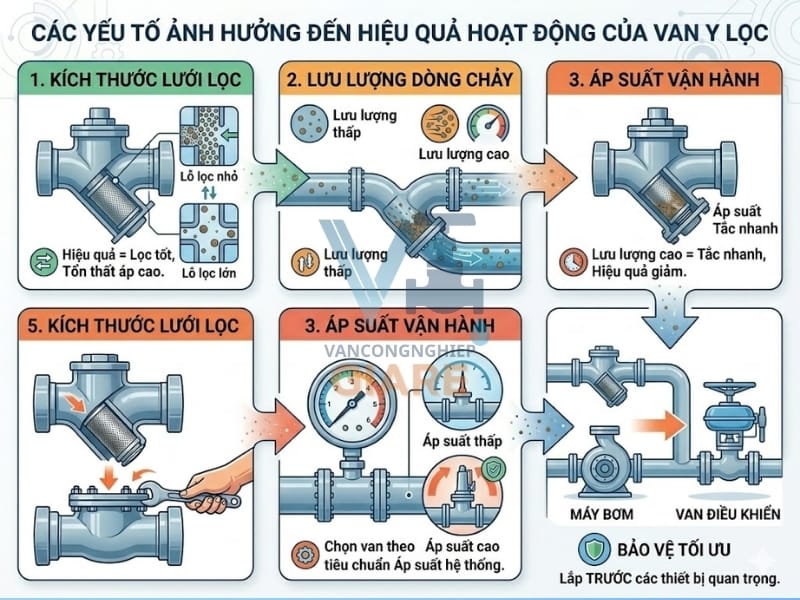

Các yếu tố ảnh hưởng đến hiệu quả hoạt động của van Y lọc
Hiệu quả làm việc của van Y lọc phụ thuộc vào nhiều yếu tố khác nhau trong hệ thống.
Kích thước lưới lọc
Lỗ lọc càng nhỏ thì khả năng giữ lại tạp chất càng tốt. Tuy nhiên, lưới lọc quá nhỏ cũng có thể làm tăng tổn thất áp suất trong hệ thống.
Lưu lượng dòng chảy
Lưu lượng lớn có thể mang theo nhiều cặn bẩn hơn, khiến lưới lọc nhanh bị tắc.
Áp suất vận hành
Van cần được lựa chọn theo đúng tiêu chuẩn áp suất của hệ thống để đảm bảo an toàn khi sử dụng.
Vị trí lắp đặt
Van Y lọc thường được lắp trước các thiết bị quan trọng như máy bơm hoặc van điều khiển để tối ưu hiệu quả bảo vệ thiết bị.
Một số lưu ý khi sử dụng van Y lọc
Để đảm bảo thiết bị hoạt động ổn định, người vận hành cần lưu ý một số điểm sau:
- lắp van đúng chiều dòng chảy theo ký hiệu trên thân van
- kiểm tra và vệ sinh lưới lọc định kỳ
- lựa chọn vật liệu van phù hợp với môi trường làm việc
- kiểm tra độ kín của gioăng trước khi vận hành
Những lưu ý này sẽ giúp hệ thống hoạt động ổn định và hạn chế sự cố trong quá trình sử dụng.
Kết luận
Van Y lọc là một thiết bị quan trọng giúp loại bỏ các tạp chất trong dòng lưu chất và bảo vệ các thiết bị phía sau trong hệ thống đường ống. Với thiết kế đơn giản nhưng hiệu quả cao, loại van này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.
Việc hiểu rõ cấu tạo và nguyên lý hoạt động của van Y lọc sẽ giúp người sử dụng lựa chọn đúng thiết bị, đồng thời vận hành hệ thống một cách an toàn và hiệu quả hơn.
