Trong bất kỳ hệ thống dẫn chất lỏng hay khí nào, áp suất luôn là yếu tố quyết định đến sự an toàn và hiệu quả vận hành. Sự gia tăng áp lực đột ngột có thể dẫn đến những thảm họa như vỡ đường ống, hỏng hóc thiết bị đắt tiền. Chính vì vậy, van giảm áp (Pressure Reducing Valve – PRV) ra đời như một “người gác cổng” tận tụy, đảm bảo mọi thứ luôn nằm trong tầm kiểm soát.

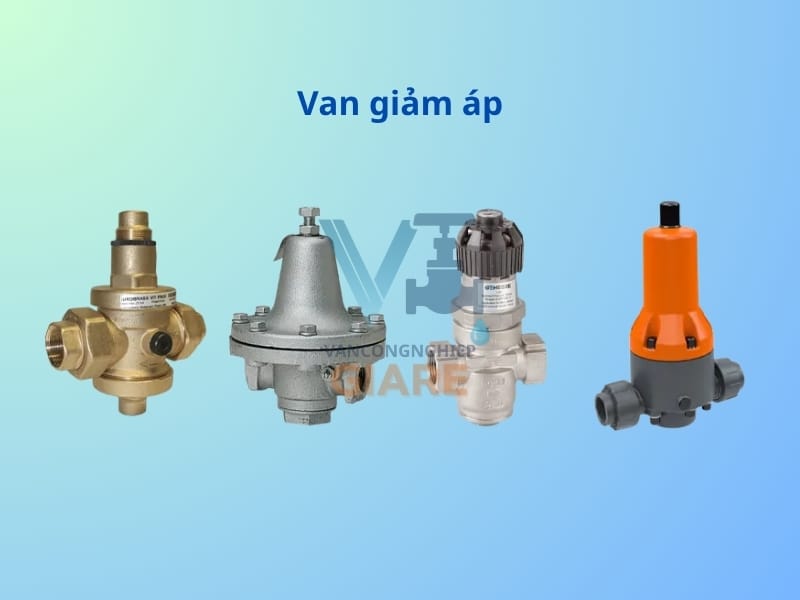

1. Van giảm áp là gì? Vai trò quan trọng trong hệ thống
Van giảm áp là gì?
Van giảm áp là một thiết bị cơ khí được lắp đặt trên đường ống với chức năng tự động điều chỉnh và duy trì áp suất đầu ra ở một mức ổn định, thấp hơn áp suất đầu vào. Ngay cả khi áp suất phía trước van biến động, áp suất phía sau vẫn được giữ cố định theo giá trị đã cài đặt trước đó.
Tại sao cần sử dụng van giảm áp?
Các trạm bơm hoặc nguồn cấp gas, hơi thường tạo ra áp suất rất lớn để có thể đẩy môi chất đi xa. Tuy nhiên, các thiết bị cuối (vòi nước, máy giặt, lò hơi, máy nén khí) lại chỉ chịu được một ngưỡng áp suất nhất định. Van giảm áp đóng vai trò cầu nối, hạ áp để bảo vệ các thiết bị này.
Hậu quả khi không sử dụng van giảm áp
- Vỡ đường ống: Áp lực quá tải gây nứt, bục đường ống, đặc biệt là tại các mối nối.
- Hỏng thiết bị: Các thiết bị dân dụng và công nghiệp nhanh chóng bị xuống cấp, rò rỉ gioăng phớt.
- Hiện tượng búa nước: Sự thay đổi áp suất đột ngột gây ra các cú sốc cơ học mạnh, làm rung lắc và phá hủy hệ thống.
- Lãng phí tài nguyên: Áp lực cao khiến lưu lượng thoát ra lớn hơn mức cần thiết, gây lãng phí nước và năng lượng.
Các hệ thống bắt buộc phải có van giảm áp
- Hệ thống cấp nước nhà cao tầng (giảm áp từ tầng hầm lên các tầng cao).
- Hệ thống phòng cháy chữa cháy (PCCC).
- Hệ thống lò hơi, nồi hơi công nghiệp.
- Hệ thống phân phối khí nén trong nhà máy sản xuất.

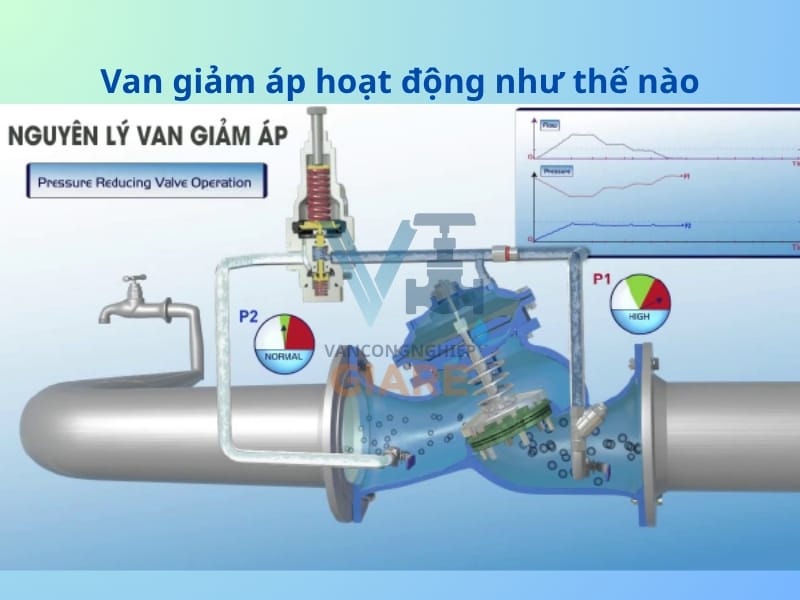

2. Van giảm áp hoạt động như thế nào trong hệ thống đường ống
Chức năng chính của van giảm áp
Chức năng cốt lõi là giảm áp và ổn định áp. Nó không chỉ hạ thấp chỉ số bar/psi mà còn phải đảm bảo chỉ số đó không bị “nhảy múa” khi lưu lượng sử dụng thay đổi.
Cách van ổn định áp suất đầu ra
Van hoạt động dựa trên cơ chế phản hồi áp suất đầu ra. Khi áp suất đầu ra tăng lên vượt mức cài đặt, lực này sẽ tác động ngược lại màng van hoặc piston, đẩy đĩa van đóng bớt lại để hạn chế dòng chảy, từ đó làm giảm áp suất.
Vai trò bảo vệ thiết bị và đường ống
Bằng cách giữ áp suất ở mức an toàn, van giảm áp giúp kéo dài tuổi thọ cho toàn bộ hệ thống, giảm thiểu chi phí sửa chữa và thay thế linh kiện do nứt vỡ.
3. Cấu tạo và nguyên lý hoạt động của van giảm áp

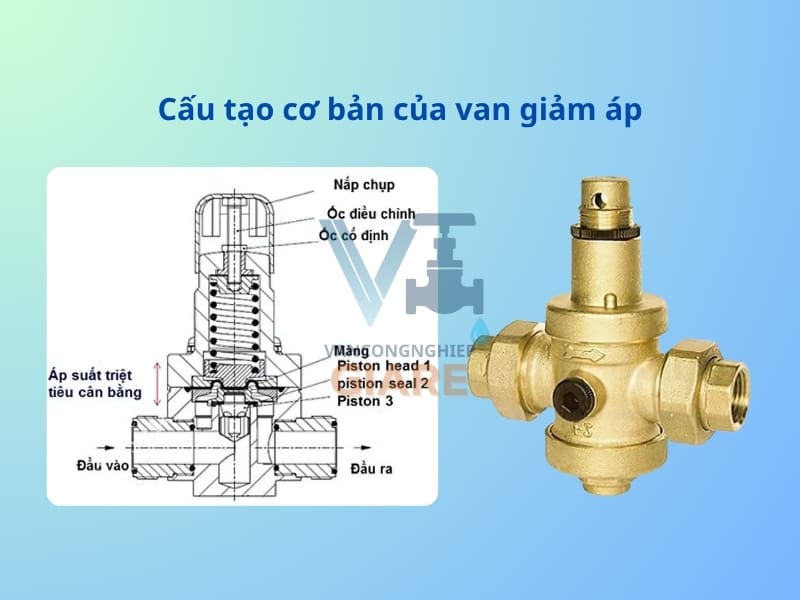

Cấu tạo van giảm áp cơ bản
Một chiếc van giảm áp tiêu chuẩn bao gồm các bộ phận chính sau:
- Thân van: Thường làm bằng gang, đồng hoặc inox, chịu được áp lực cao.
- Lò xo điều chỉnh áp: Bộ phận tạo ra lực đàn hồi để cân bằng với áp suất nước. Độ cứng của lò xo quyết định dải áp suất điều chỉnh.
- Màng diaphragm / Piston: Bộ phận truyền lực, cảm nhận sự thay đổi của áp suất đầu ra.
- Đĩa van và seat: Nơi trực tiếp đóng/mở để điều tiết dòng chảy.
- Cổng vào – cổng ra: Được ký hiệu bằng mũi tên trên thân van để chỉ hướng dòng chảy.
Nguyên lý hoạt động của van giảm áp
Van hoạt động theo nguyên lý cân bằng áp suất (lực của lò xo đối nghịch với lực của áp suất chất lỏng lên màng van).
- Nếu $P_{ra} < P_{cài đặt}$: Lực lò xo lớn hơn, đẩy đĩa van mở rộng ra, cho môi chất đi qua nhiều hơn.
- Nếu $P_{ra} > P_{cài đặt}$: Áp suất môi chất đẩy màng van lên, thắng lực lò xo, đĩa van đóng bớt lại.
Cơ chế phương thức hoạt động
- Van giảm áp trực tiếp (Direct acting): Thiết kế nhỏ gọn, lò xo tác động trực tiếp lên đĩa van. Thường dùng cho đường ống nhỏ, lưu lượng thấp.
- Van giảm áp gián tiếp (Pilot operated): Sử dụng một van phụ (pilot) để điều khiển van chính. Loại này có độ chính xác cực cao, dùng cho đường ống kích thước lớn và hệ thống đòi hỏi lưu lượng ổn định.
4. Ví dụ thực tế về ứng dụng van giảm áp
- Trong hệ nước sinh hoạt: Tại các chung cư 30-40 tầng, nước từ bể mái đổ xuống tầng trệt có áp lực cực lớn. Van giảm áp được lắp tại mỗi tầng hoặc cụm tầng để đảm bảo nước vòi sen không bắn quá mạnh gây đau rát.
- Trong hệ hơi, khí nén: Lò hơi sản xuất hơi ở áp suất 10 bar, nhưng máy sấy thực phẩm chỉ cần 2 bar. Van giảm áp hơi sẽ hạ áp suất xuống mức 2 bar chuẩn xác để không làm cháy thực phẩm.
5. Tiêu chuẩn và thông số kỹ thuật phổ biến
Tiêu chuẩn thiết kế – chế tạo
Van giảm áp thường được sản xuất theo các tiêu chuẩn quốc tế để đảm bảo tính lắp lẫn:
- JIS (Nhật Bản), DIN (Đức), ANSI (Mỹ).
- Tiêu chuẩn áp lực: PN10, PN16, PN25, PN40 (Số sau PN thể hiện áp suất làm việc tối đa tính bằng Bar).
Thông số kỹ thuật phổ biến
- Kích thước: Từ DN15, DN20 (lắp ren) đến DN300, DN500 (lắp bích).
- Áp suất đầu vào: Thường tối đa 16 bar hoặc 25 bar.
- Áp suất đầu ra: Dải điều chỉnh phổ biến 1 – 6 bar hoặc 4 – 12 bar.
- Nhiệt độ làm việc: Nước lạnh ($< 80°C$), hơi nóng ($< 220°C$).
- Vật liệu: Gang (phổ biến nhất), Đồng (chống ăn mòn), Inox (vi sinh, thực phẩm).

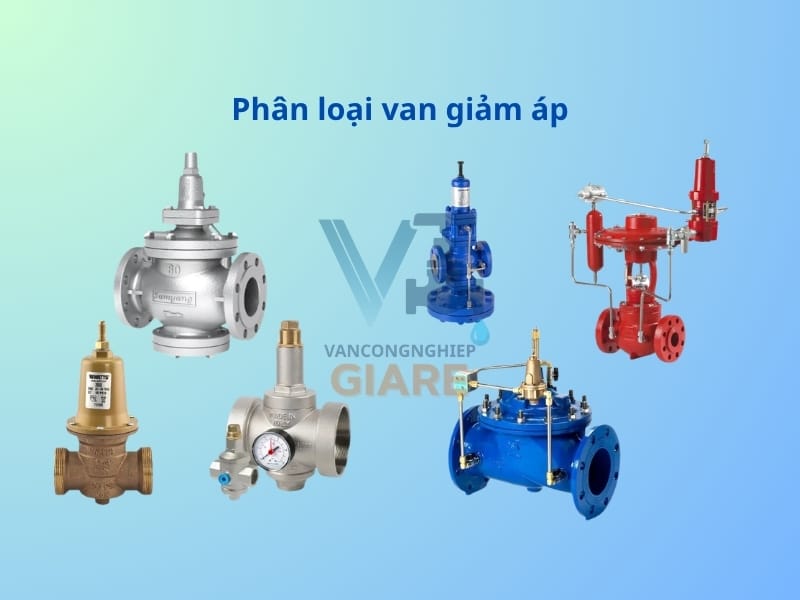

6. Phân loại van giảm áp phổ biến hiện nay
| Loại van | Đặc điểm | Ứng dụng tiêu biểu |
| Van giảm áp nước | Chống va đập, vật liệu gang/đồng | Tòa nhà, hệ thống tưới tiêu |
| Van giảm áp hơi | Chịu nhiệt độ cao, thường làm bằng thép/inox | Lò hơi, dệt nhuộm, thực phẩm |
| Van giảm áp khí nén | Kích thước nhỏ, điều chỉnh nhạy | Bình nén khí, xưởng cơ khí |
So sánh van trực tiếp và van Pilot
- Van trực tiếp: Giá rẻ, lắp đặt đơn giản nhưng độ chính xác kém hơn khi lưu lượng thay đổi lớn.
- Van Pilot: Độ bền cao, duy trì áp suất cực kỳ ổn định, giá thành cao hơn, phù hợp cho hạ tầng đô thị và công nghiệp nặng.

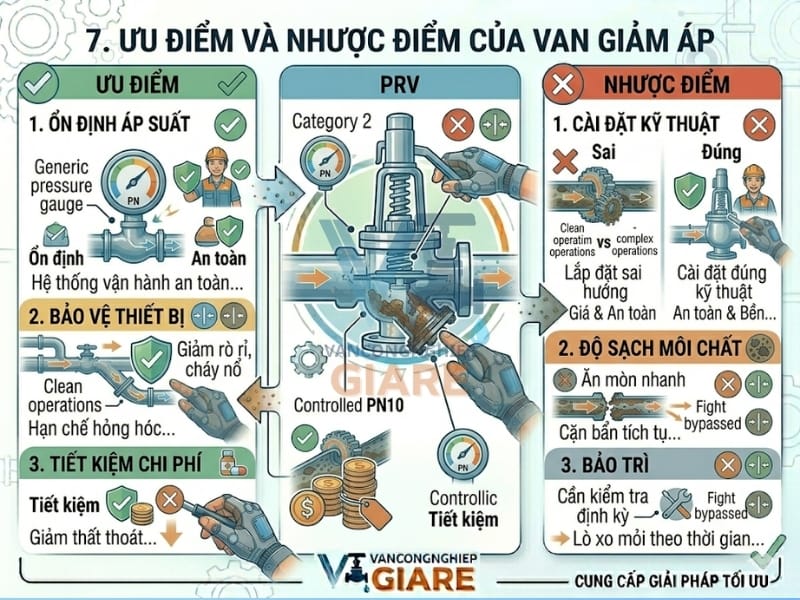

7. Ưu điểm và nhược điểm của van giảm áp
Ưu điểm
- Ổn định áp suất: Đảm bảo hệ thống luôn vận hành trong ngưỡng an toàn.
- Bảo vệ thiết bị: Giảm thiểu rủi ro hư hỏng, cháy nổ.
- Tiết kiệm chi phí: Giảm lượng nước thất thoát và giảm tần suất bảo trì đường ống.
Nhược điểm
- Cài đặt kỹ thuật: Cần thợ có chuyên môn để cài đặt áp suất ban đầu.
- Độ sạch của môi chất: Rất dễ bị kẹt, hỏng màng nếu nước có nhiều cát, cặn bẩn.
- Bảo trì: Cần kiểm tra định kỳ vì lò xo có thể bị mỏi theo thời gian.
8. Cách lựa chọn van giảm áp phù hợp cho hệ thống
Để chọn được một chiếc van “đúng người đúng việc”, bạn cần căn cứ vào:
- Áp suất làm việc: Áp suất đầu vào tối đa là bao nhiêu? Bạn muốn áp suất đầu ra là bao nhiêu?
- Lưu lượng: Đường ống phi bao nhiêu? Lưu lượng $m^3/h$ cần thiết là bao nhiêu để tránh tình trạng sụt áp khi dùng nhiều.
- Môi trường sử dụng: Nước sạch, nước thải, hơi nóng hay khí gas?
- Kiểu kết nối: Các đường ống nhỏ ($< DN50$) thường dùng lắp ren, đường ống lớn dùng mặt bích để đảm bảo độ chắc chắn.

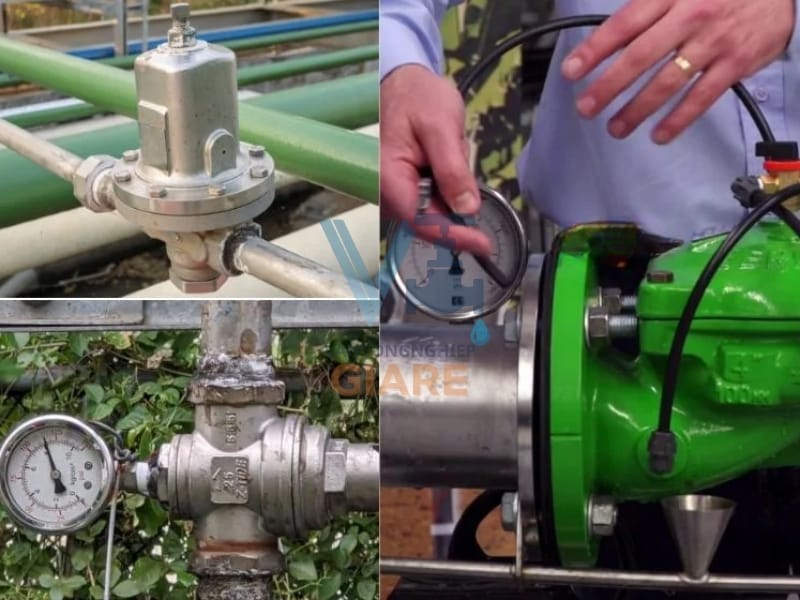

9. Các lỗi thường gặp và cách bảo trì
Các lỗi thường gặp
- Áp đầu ra không ổn định: Thường do van bị kẹt rác hoặc lò xo bị hỏng.
- Van bị rò rỉ: Gioăng làm kín hoặc màng van bị rách.
- Tắc nghẽn: Cặn bẩn bám vào ghế van khiến van không đóng kín được, gây ra hiện tượng áp suất đầu ra bằng áp suất đầu vào khi không sử dụng (hiện tượng thông áp).
Bảo trì định kỳ
- Khi nào cần bảo trì: Ít nhất 6 tháng/lần hoặc ngay khi thấy đồng hồ áp suất hiển thị sai lệch.
- Vệ sinh: Luôn lắp thêm Y lọc phía trước van giảm áp để chắn rác.
- Kiểm tra: Thường xuyên quan sát đồng hồ áp suất đầu ra.

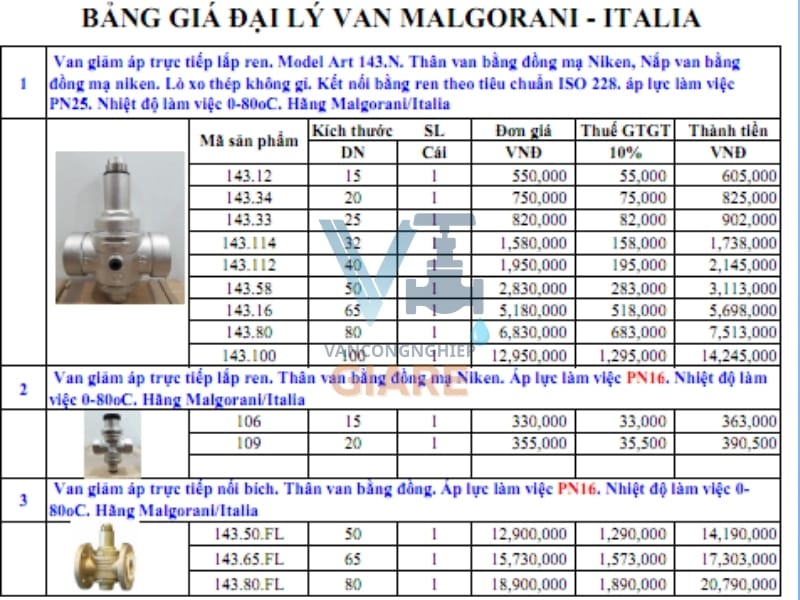

10. Báo giá van giảm áp và lưu ý khi mua
Giá van giảm áp biến động rất lớn tùy thuộc vào:
- Thương hiệu: Các dòng van từ Ý (Malgorani, Caleffi), Hàn Quốc (Samyang, YooYoun), hay Đài Loan (Tung Lung, Shinyi) có mức giá khác nhau.
- Vật liệu: Van inox đắt nhất, sau đó đến đồng và gang.
- Kích thước: Van DN100 chắc chắn đắt hơn nhiều so với DN15.
Lưu ý khi mua:
- Yêu cầu đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
- Chọn đơn vị có chế độ bảo hành uy tín (thường là 12 tháng).
11. Câu hỏi thường gặp về van giảm áp (FAQ)
1. Van giảm áp có điều chỉnh được không?
Có. Hầu hết các loại van giảm áp đều có vít điều chỉnh ở phía trên đầu van. Vặn theo chiều kim đồng hồ để tăng áp suất đầu ra và ngược lại.
2. Có cần lắp thêm đồng hồ áp không?
Rất cần thiết. Nên lắp một đồng hồ ở đầu vào và một ở đầu ra để theo dõi hiệu quả làm việc của van.
3. Van giảm áp dùng cho nước nóng được không?
Được, nhưng phải chọn loại chuyên dụng (thường bằng đồng hoặc inox) có gioăng chịu nhiệt EPDM hoặc PTFE.
Kết luận
Van giảm áp không chỉ là một thiết bị điều tiết, mà là “tấm khiên” bảo vệ sự an toàn cho công trình của bạn. Việc hiểu rõ cấu tạo, nguyên lý và lựa chọn đúng loại van sẽ giúp hệ thống vận hành bền bỉ, tiết kiệm chi phí lâu dài.
Nếu bạn đang xây dựng hệ thống cấp nước hay lò hơi, đừng ngần ngại đầu tư một chiếc van giảm áp chất lượng từ những thương hiệu uy tín để an tâm tuyệt đối trong quá trình sử dụng.
