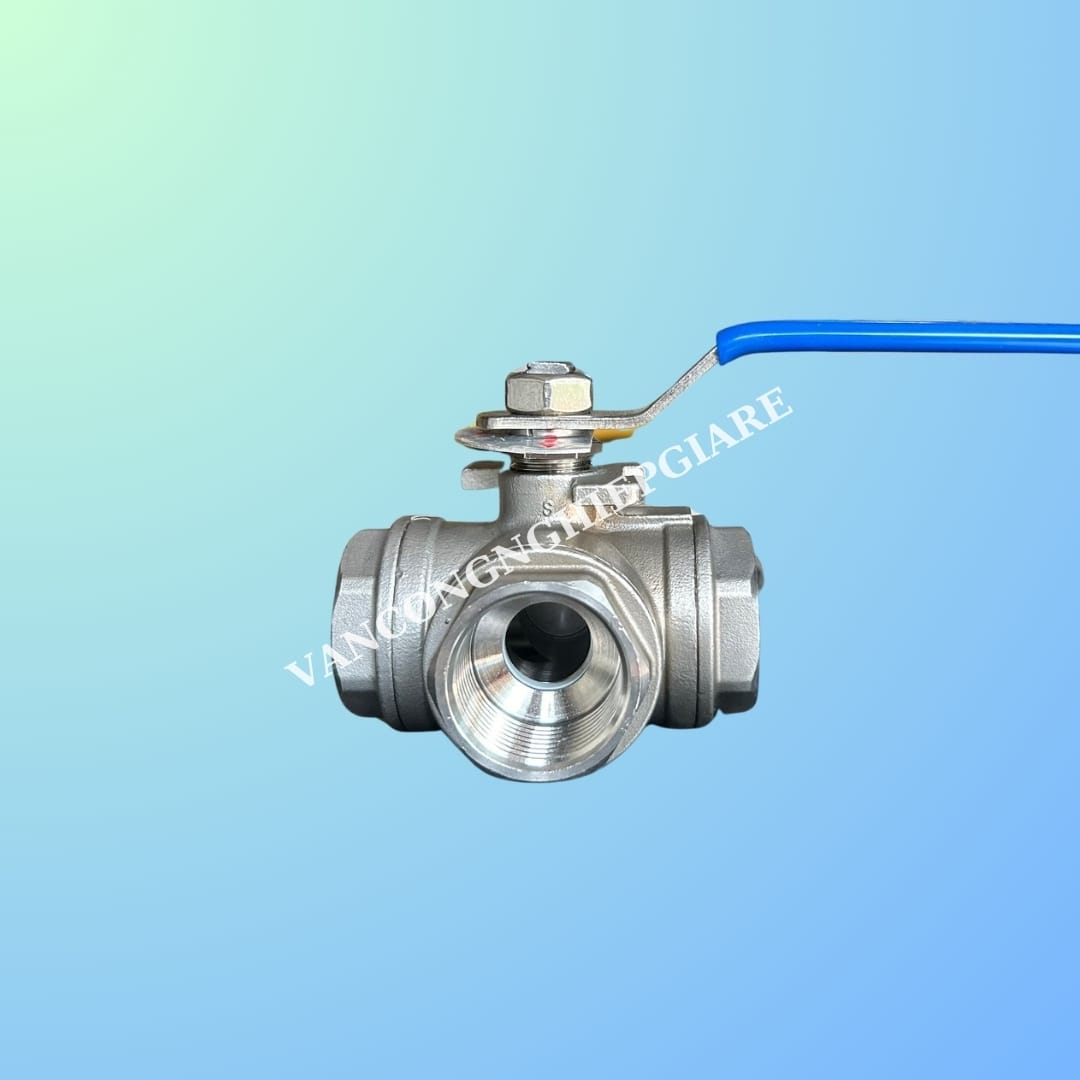

Van bi 3 ngả ren inox tay gạt – Inox 304, T-Port, DN15-DN50

Van bi 3 ngả ren inox tay gạt là dòng van chuyên dùng để điều hướng, phân chia hoặc kết nối dòng chảy giữa 3 tuyến đường ống. Sản phẩm sử dụng thân inox 304, kết nối ren và vận hành thủ công bằng tay gạt, phù hợp với nhiều hệ thống nước, khí, dầu và các môi trường công nghiệp tương thích.

Với thiết kế bi chữ T (T-Port), van cho phép thay đổi hướng dòng theo từng vị trí tay gạt. Đây là lựa chọn phù hợp cho các hệ thống đường ống kích thước nhỏ cần thao tác nhanh, dễ lắp đặt và không yêu cầu nguồn điện hoặc khí nén.

Thông số kỹ thuật van bi 3 ngả ren inox tay gạt

*Thông số nhiệt độ có thể thay đổi tùy model và vật liệu gioăng thực tế.

Van bi 3 ngả ren inox tay gạt là gì?

Van bi 3 ngả ren inox tay gạt là loại van có 3 cửa kết nối, bên trong sử dụng một viên bi được gia công các đường dẫn dòng. Khi xoay tay gạt, viên bi đồng thời xoay theo và thay đổi vị trí kết nối giữa các cửa van.

Khác với van bi 2 ngả chỉ có đường vào và đường ra, van 3 ngả cho phép thực hiện nhiều phương án điều hướng hoặc phân phối dòng chảy. Phiên bản trong bài sử dụng bi T-Port, phù hợp với những hệ thống cần nhiều chế độ chuyển dòng.

Cấu tạo van bi 3 ngả ren inox tay gạt

Thân van inox 304

Thân van được chế tạo từ inox 304 (CF8) có khả năng chống ăn mòn tốt và độ bền cơ học cao. Vật liệu này được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước, khí nén và nhiều ứng dụng công nghiệp.

Bi van chữ T

Bi T-Port là bộ phận trực tiếp quyết định hướng lưu chất. Các đường khoan trên viên bi được bố trí theo dạng chữ T, tạo ra những phương án kết nối khác nhau giữa 3 cửa khi xoay tay gạt.

Tay gạt

Tay gạt giúp người vận hành điều chỉnh van nhanh chóng bằng thao tác thủ công. Người dùng có thể quan sát vị trí tay gạt để xác định trạng thái điều hướng của van.

Bộ làm kín

Hệ thống gioăng và seat bên trong giúp hạn chế rò rỉ lưu chất qua thân van. Vật liệu làm kín cần được lựa chọn phù hợp với nhiệt độ, áp suất và loại môi chất sử dụng.

Nguyên lý hoạt động của van bi 3 ngả T-Port

Khi tay gạt được xoay, viên bi bên trong van sẽ xoay theo. Tùy từng vị trí, các đường khoan trên bi sẽ tạo kết nối giữa những cửa khác nhau.

Nhờ đó, van bi 3 ngả ren inox tay gạt có thể được sử dụng để chuyển dòng từ tuyến này sang tuyến khác hoặc phân phối dòng đến các nhánh đường ống.

Tuy nhiên, không nên mặc định tất cả van bi 3 ngả đều có cùng sơ đồ dòng. Với sản phẩm T-Port, cần kiểm tra sơ đồ dòng chảy của đúng model trước khi lắp đặt để đảm bảo van hoạt động đúng yêu cầu.

Ưu điểm của van bi 3 ngả ren inox tay gạt

Thân inox 304 bền và chống ăn mòn

Inox 304 có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông dụng. Đây là ưu điểm quan trọng khi van được lắp đặt tại những vị trí thường xuyên tiếp xúc với nước hoặc môi trường ẩm.

Thiết kế 3 ngả linh hoạt

Ba cửa van giúp việc điều hướng và phân phối dòng trở nên linh hoạt hơn so với van bi thông thường 2 cửa.

Kết nối ren dễ lắp đặt

Kiểu kết nối ren BSPT hoặc NPT phù hợp với các hệ thống đường ống kích thước nhỏ. Van có thể tháo lắp tương đối thuận tiện mà không cần thực hiện công việc hàn.

Vận hành đơn giản bằng tay gạt

Không cần cấp điện hay khí nén, người vận hành có thể trực tiếp điều chỉnh van. Đây là lựa chọn phù hợp cho hệ thống vận hành thủ công.

Kích thước phổ biến

Sản phẩm có các kích thước từ DN15 đến DN50, đáp ứng nhiều hệ thống đường ống có quy mô khác nhau.

Ứng dụng van bi 3 ngả ren inox tay gạt

Van bi 3 ngả inox được sử dụng trong nhiều hệ thống cần điều hướng dòng chảy, tiêu biểu như:

• Hệ thống cấp và phân phối nước.
• Hệ thống xử lý nước.
• Đường ống khí nén.
• Hệ thống dầu và chất lỏng công nghiệp phù hợp.
• Hệ thống HVAC.
• Đường ống máy móc và thiết bị công nghiệp.
• Các hệ thống cần chuyển đổi dòng giữa nhiều tuyến ống.

Với những hệ thống cần điều khiển van tự động hoặc điều khiển từ xa, có thể cân nhắc chuyển sang van bi 3 ngả điều khiển khí nén hoặc van bi 3 ngả điều khiển điện.

Van bi 3 ngả ren inox tay gạt có những kích thước nào?

Các kích thước phổ biến của sản phẩm gồm:

Khi lựa chọn, không nên chỉ dựa vào kích thước đường kính bên ngoài của ống. Cần xác định chính xác DN, kích thước ren và tiêu chuẩn ren BSPT hoặc NPT để đảm bảo van có thể kết nối với hệ thống.

Cách chọn van bi 3 ngả ren inox phù hợp

Để chọn đúng sản phẩm, khách hàng nên kiểm tra 5 yếu tố chính:

1. Xác định vật liệu: Inox 304 phù hợp với nhiều hệ thống nước và môi trường công nghiệp thông dụng.

2. Chọn đúng kích thước: Xác định DN của đường ống trước khi đặt mua, từ DN15 đến DN50 theo nhu cầu thực tế.

3. Kiểm tra tiêu chuẩn ren: Xác định hệ thống sử dụng ren BSPT hay NPT. Hai tiêu chuẩn này không nên mặc định sử dụng thay thế cho nhau.

4. Xác định kiểu bi: Nếu cần nhiều phương án điều hướng, cần lựa chọn đúng cấu hình T-Port và kiểm tra sơ đồ dòng của van.

5. Kiểm tra áp lực, nhiệt độ: Thông số làm việc của van phải đáp ứng điều kiện vận hành thực tế của hệ thống.

Báo giá van bi 3 ngả ren inox tay gạt

Giá van bi 3 ngả ren inox tay gạt có thể thay đổi tùy thuộc vào kích thước, vật liệu, tiêu chuẩn ren, cấu hình bi, thương hiệu và số lượng đặt hàng.

Để nhận báo giá chính xác, khách hàng nên cung cấp kích thước DN, tiêu chuẩn ren BSPT/NPT và số lượng cần mua. Việc xác định đúng thông số ngay từ đầu giúp hạn chế tình trạng mua nhầm kích thước hoặc kiểu kết nối.

Mua van bi 3 ngả ren inox tay gạt ở đâu?

Khi mua van, nên lựa chọn đơn vị có khả năng tư vấn đúng kích thước, vật liệu, kiểu ren và cấu hình T-Port. Đây là những thông số ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành của van.

Van Phát Đạt cung cấp van bi 3 ngả ren inox tay gạt với nhiều kích thước DN15–DN50, hỗ trợ tư vấn lựa chọn theo đường ống và nhu cầu sử dụng thực tế.

Liên hệ ngay để được tư vấn, kiểm tra thông số và nhận báo giá van bi 3 ngả ren inox tay gạt phù hợp với hệ thống của bạn.

Câu hỏi thường gặp

Van bi 3 ngả ren inox tay gạt dùng để làm gì?

Sản phẩm được sử dụng để đóng/mở và điều hướng dòng chảy giữa 3 tuyến đường ống, phù hợp với những hệ thống cần chuyển hoặc phân phối lưu chất.

Van bi 3 ngả T-Port khác gì L-Port?

T-Port và L-Port có cấu hình đường dòng khác nhau, dẫn đến các phương án kết nối giữa 3 cửa khác nhau. Vì vậy cần lựa chọn dựa trên sơ đồ dòng thực tế của hệ thống.

Van bi 3 ngả inox có dùng cho nước được không?

Có. Inox 304 phù hợp với nhiều hệ thống nước và các môi trường lưu chất tương thích với vật liệu van.

Ren BSPT và NPT có lắp chung được không?

Không nên mặc định có thể lắp chung. Cần xác định đúng tiêu chuẩn ren của van và đường ống trước khi mua.

Van bi 3 ngả có thể dùng để điều khiển tự động không?

Có thể lựa chọn các phiên bản sử dụng bộ truyền động khí nén hoặc điện. Với nhu cầu vận hành thủ công, phiên bản tay gạt là lựa chọn đơn giản và tiết kiệm hơn.

Kết luận

Van bi 3 ngả ren inox tay gạt là lựa chọn phù hợp cho các hệ thống cần điều hướng dòng thủ công với ưu điểm thân inox 304, kết nối ren thuận tiện, thiết kế T-Port linh hoạt và kích thước phổ biến DN15–DN50.

Trước khi mua, hãy kiểm tra kích thước, tiêu chuẩn ren, kiểu bi, áp lực và nhiệt độ làm việc để đảm bảo van phù hợp với hệ thống.

Liên hệ Van Phát Đạt để được tư vấn và báo giá van bi 3 ngả ren inox tay gạt chính xác theo nhu cầu sử dụng.
