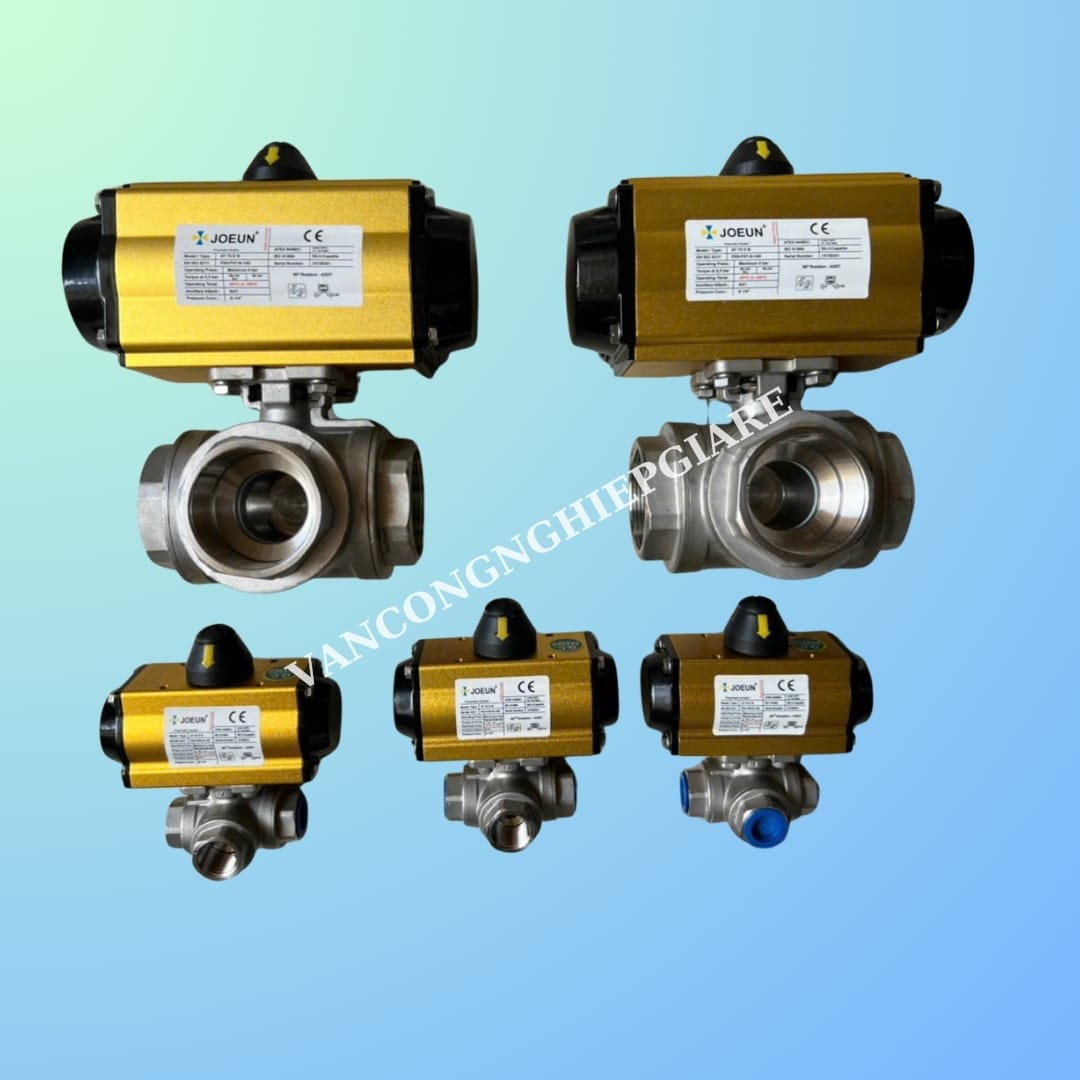

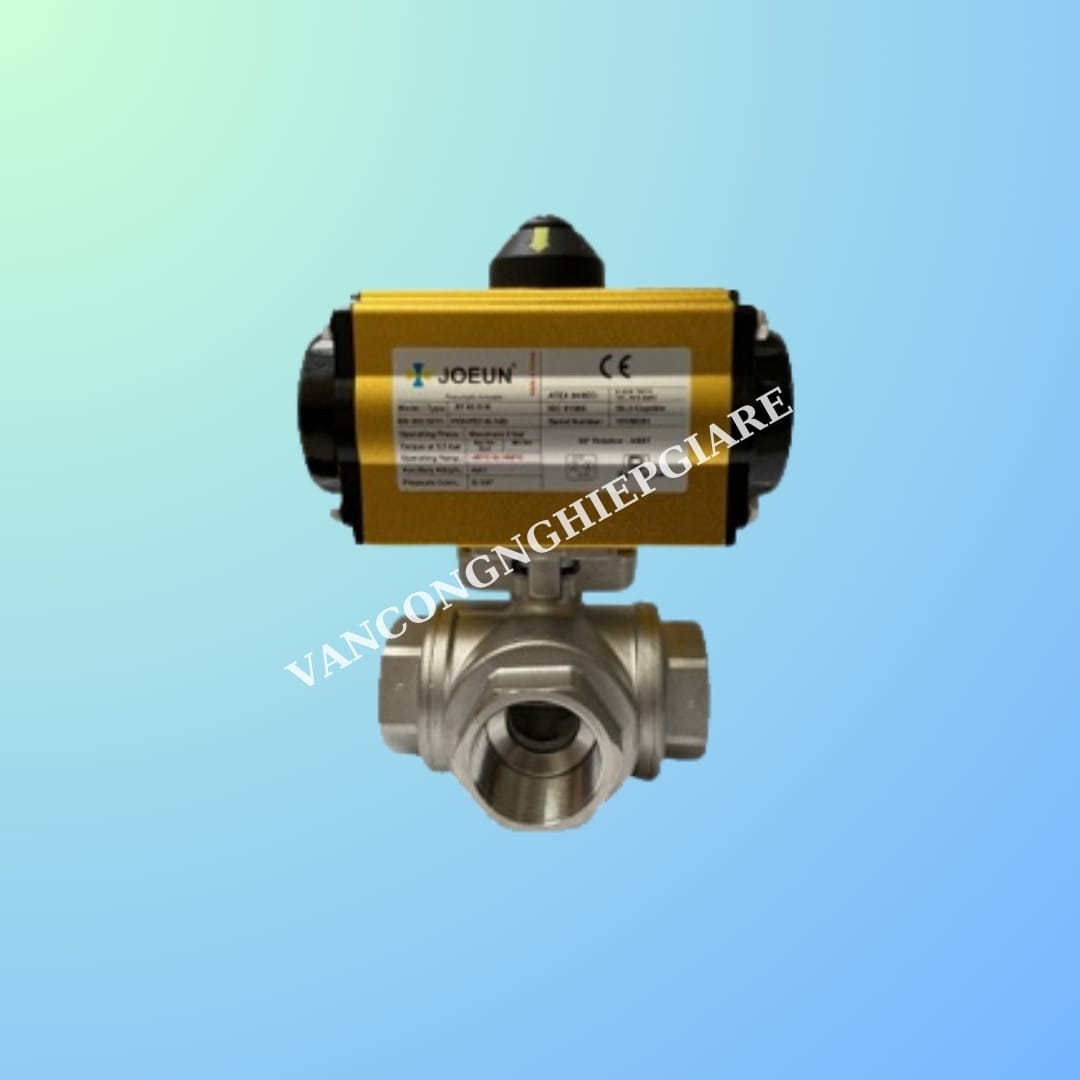

Van Bi 3 Ngả Điều Khiển Khí Nén Inox 304, 316 | Chữ L, Chữ T | DN15-DN100

Van bi 3 ngả điều khiển khí nén là giải pháp tự động hóa tối ưu, chuyên dùng để chia dòng, trộn dòng hoặc chuyển hướng lưu chất trong hệ thống đường ống công nghiệp. Nhờ tích hợp bộ truyền động khí nén phản hồi nhanh, van vận hành chính xác, an toàn và giảm thiểu chi phí nhân công tối đa.

Sản phẩm được gia công từ inox 304, inox 316 cao cấp, làm việc bền bỉ trong các môi trường khắt khe như nước, khí nén, hơi nóng, hóa chất, dầu và thực phẩm. Chúng tôi phân phối đầy đủ kiểu bi L-Port, T-Port, thân 2PC, 3PC, kết nối ren hoặc mặt bích với dải kích cỡ đa dạng từ DN15 đến DN100.

Liên hệ ngay hôm nay để nhận báo giá tốt nhất và hỗ trợ tư vấn kỹ thuật miễn phí từ đội ngũ chuyên gia!

Thông số kỹ thuật van bi 3 ngả điều khiển khí nén

Cấu tạo và nguyên lý hoạt động

Cấu tạo

Sản phẩm là sự kết hợp đồng bộ giữa thân van cơ khí và bộ truyền động khí nén tiên tiến. Các bộ phận chính gồm:

• Thân van: Gia công từ Inox 304 hoặc 316 đúc nguyên khối, chịu lực và chống ăn mòn.

• Bi van 3 ngả: Thiết kế đục lỗ xuyên tâm hình chữ L hoặc chữ T để phân nhánh dòng chảy.

• Trục van (Stem): Truyền lực mô-men xoắn từ bộ khí nén xuống bi van.

• Gioăng làm kín (PTFE): Đảm bảo độ kín tuyệt đối, chịu nhiệt tốt, chống rò rỉ.

• Bộ truyền động khí nén: Bộ xi-lanh xoay (Pneumatic Actuator) chuyển hóa năng lượng khí nén thành chuyển động cơ học.

Nguyên lý hoạt động

Khi cấp khí nén vào đầu điều khiển, áp lực khí đẩy piston di chuyển, thông qua hệ thống bánh răng làm đầu khí nén quay 90°. Chuyển động xoay này truyền trực tiếp xuống trục van và bi van.

Sự thay đổi góc quay của bi chữ L hoặc chữ T sẽ đóng/mở các cửa van tương ứng, giúp chuyển hướng, chia tách hoặc hòa trộn dòng chảy theo đúng kịch bản lập trình của hệ thống.

Ưu điểm của van bi 3 ngả điều khiển khí nén

• Điều hướng dòng chảy linh hoạt: Cho phép trộn hoặc phân nhánh lưu chất chỉ với 1 van duy nhất thay vì dùng nhiều van đơn.

• Tự động hóa hoàn toàn: Tích hợp dễ dàng vào hệ thống PLC/Scada, giúp giảm nhân công vận hành và rủi ro thao tác thủ công.

• Tốc độ đóng mở cực nhanh: Thời gian đóng/mở chỉ từ 1 – 2 giây, tuổi thọ bộ khí nén cao, ít hư hỏng vặt.

• Độ kín vượt trội: Gioăng Teflon (PTFE) giúp van đạt độ kín khít cao, ngăn ngừa triệt để tình trạng rò rỉ hóa chất hoặc khí nén.

• Thích ứng môi trường khắc nghiệt: Thân inox chịu hóa chất, nhiệt độ và áp suất cao, làm việc tốt trong môi trường vi sinh và thực phẩm.

• Bảo trì dễ dàng: Thiết kế tiêu chuẩn ISO 5211 giúp dễ tháo rời, thay thế linh kiện hoặc nâng cấp bộ khí nén.

Các loại van bi 3 ngả điều khiển khí nén

Theo kiểu bi

• Van bi 3 ngả chữ L (L-Port): Bi van có lỗ thông hình chữ L. Dùng để chuyển hướng dòng chảy từ cửa chính sang cửa trái hoặc cửa phải (thông 2 cửa, đóng 1 cửa).

• Van bi 3 ngả chữ T (T-Port): Bi van có lỗ thông hình chữ T. Ngoài chức năng chuyển hướng, loại này còn có khả năng trộn 2 dòng chảy thành 1 hoặc chia 1 dòng chảy ra 2 hướng cùng lúc (thông cả 3 cửa).

Theo kiểu kết nối

• Kiểu ren: Gọn nhẹ, thích hợp kích thước nhỏ (DN15 – DN50), lắp đặt nhanh chóng.

• Kiểu mặt bích: Chịu lực tốt, dùng cho đường ống lớn (DN50 – DN100), đảm bảo độ an toàn cao.

• Kiểu hàn: Dành cho hệ thống áp lực cao, yêu cầu kín tuyệt đối.

Theo vật liệu

• Inox 304: Dùng cho nước sạch, khí nén, hơi nóng nhẹ, thực phẩm thông thường.

• Inox 316: Kháng axit, hóa chất đậm đặc, nước biển và môi trường dược phẩm khắt khe.

Theo cấu tạo thân van

• Van bi 3 ngả 2PC: Thân van ghép từ 2 mảnh, thiết kế tối ưu chi phí.

• Van bi 3 ngả 3PC: Thân van ghép 3 mảnh, linh hoạt tháo lắp vệ sinh và bảo dưỡng phần ruột van mà không cần tháo toàn bộ khỏi đường ống.

Ứng dụng của van bi 3 ngả điều khiển khí nén

Nhờ tính đa năng, sản phẩm hiện diện phổ biến trong nhiều ngành công nghiệp hiện đại:

• Hệ thống nước & Khí nén: Trạm phân phối nước, đường ống nén khí nhà máy.

• Hơi nóng & Dầu truyền nhiệt: Lò hơi, nồi hơi, hệ thống trao đổi nhiệt.

• Nhà máy Thực phẩm & Nước giải khát: Sản xuất bia, nước ngọt, sữa, dầu ăn.

• Dược phẩm & Dây chuyền CIP: Sử dụng trong hệ thống tẩy rửa tự động, đòi hỏi vệ sinh an toàn cao.

• Hóa chất & Trạm phối trộn: Hòa trộn nguyên liệu, chuyển hướng axit, bazơ và dung môi.

Hướng dẫn lựa chọn van bi 3 ngả điều khiển khí nén phù hợp

1. Chọn kiểu bi (L-Port hay T-Port?):

   • Dùng L-Port nếu bạn chỉ cần chuyển hướng dòng chảy từ đường ống A sang B hoặc C.

   • Dùng T-Port nếu hệ thống yêu cầu trộn hai dòng lưu chất hoặc phân chia dòng chảy đồng thời.

2. Chọn vật liệu: Chọn Inox 304 cho môi trường thông thường để tiết kiệm chi phí; chọn Inox 316 khi tiếp xúc hóa chất ăn mòn cao.

3. Chọn kiểu kết nối: Dưới DN50 ưu tiên dùng ren để tối ưu không gian; từ DN50 trở lên nên chọn mặt bích để đảm bảo chịu áp.

4. Chọn kiểu tác động:

   • Tác động kép: Cần cấp khí cho cả chiều đóng và mở (tiết kiệm khí nén, phổ biến hơn).

   • Tác động đơn: Tự động đóng/mở về vị trí an toàn nhờ lò xo khi mất sự cố khí nén.

5. Chọn kích thước: Đo chính xác phi đường ống để chọn từ DN15 đến DN100.

Báo giá van bi 3 ngả điều khiển khí nén

Giá van bi 3 ngả điều khiển khí nén không cố định mà phụ thuộc vào nhiều yếu tố cấu thành như: kích thước (DN15 hay DN100), vật liệu (inox 304 hay 316), kiểu kết nối (ren hay bích) cũng như xuất xứ bộ khí nén (Đài Loan, Hàn Quốc hay EU).

Nhận báo giá ngay: Để nhận bảng báo giá chi tiết cùng mức chiết khấu hấp dẫn theo số lượng dự án, quý khách vui lòng liên hệ trực tiếp qua Hotline/Zalo của chúng tôi!

Vì sao nên mua van bi 3 ngả điều khiển khí nén tại Van Công Nghiệp Phát Đạt?

• Hàng chính hãng 100%: Cam kết chất lượng, đầy đủ chứng chỉ CO-CQ, Parking List.

• Kho hàng lớn: Luôn có sẵn đầy đủ kích cỡ từ DN15 đến DN100 với số lượng lớn.

• Giá cả cạnh tranh: Nhập khẩu trực tiếp, tối ưu chi phí cho khách hàng và đại lý.

• Tư vấn chuyên sâu: Đội ngũ kỹ sư hỗ trợ chọn đúng model, đúng thông số hệ thống.

• Bảo hành dài hạn: Chính sách bảo hành từ 12 – 24 tháng theo tiêu chuẩn nhà sản xuất.

• Giao hàng thần tốc: Hỗ trợ giao hàng tận nơi trên toàn quốc, đúng tiến độ công trình.

Câu hỏi thường gặp (FAQ)

1. Van bi 3 ngả chữ L và chữ T khác nhau như thế nào?

Van chữ L chỉ dùng để chuyển đổi hướng chảy giữa 2 cửa. Van chữ T có thêm tính năng chia 1 dòng thành 2 dòng hoặc trộn 2 dòng thành 1 dòng.

2. Van bi 3 ngả khí nén có dùng cho hơi nóng được không?

Được. Tuy nhiên cần chọn van inox dùng gioăng PTFE chịu nhiệt (lên đến 180°C hoặc cao hơn).

3. Có sẵn loại van chất liệu Inox 316 không?

Luôn sẵn hàng Inox 316 tại kho Phát Đạt dành cho các môi trường hóa chất, vi sinh.

4. Van hoạt động với áp suất khí nén bao nhiêu?

Áp suất khí tiêu chuẩn để vận hành bộ đĩa khí nén thường từ 3 bar – 8 bar.

5. Phát Đạt có sẵn kích thước DN50, DN80, DN100 không?

Kho chúng tôi luôn sẵn số lượng lớn các size DN50, DN65, DN80, DN100 cả dạng ren và mặt bích.

6. Công ty có nhận gia công/lắp đầu khí nén theo yêu cầu riêng không?

Có. Chúng tôi nhận lắp đặt bộ khí nén (tác động đơn/kép, kèm công tắc giám sát hành trình Limit Switch Box) theo đúng thông số kỹ thuật yêu cầu.

7. Thời gian giao hàng bao lâu?

Hàng có sẵn sẽ giao trong ngày đối với khu vực nội thành và từ 1 – 3 ngày đối với các tỉnh thành toàn quốc.

8. Công ty có xuất hóa đơn VAT không?

Tất cả sản phẩm bán ra tại Van Công Nghiệp Phát Đạt đều cung cấp đầy đủ hóa đơn VAT hợp pháp.
