Cách Lựa Chọn Van Bi Inox Mặt Bích Điều Khiển Điện

Van Bi Inox Mặt Bích Điều Khiển Điện | Cấu Tạo, Nguyên Lý, Ưu Điểm Và Báo Giá Mới Nhất

Chất liệu thân van Inox 304,

Kiểu kết nối Mặt bích

Áp lực làm việc PN16, PN25, PN40

Điện áp 24VDC, 24VAC, 220VAC, 380VAC

Kiểu điều khiển ON/OFF hoặc tuyến tính

Tín hiệu điều khiển 4-20mA, 0-10V (tuyến tính)

Nhiệt độ làm việc -20°C đến 180°C (tùy gioăng và vật liệu)

Mô tả
Đánh giá (0)

Van bi inox mặt bích điều khiển điện là dòng van tự động được kết hợp giữa thân van bi inox kết nối mặt bích và bộ truyền động điện, giúp đóng mở hoặc điều tiết dòng chảy mà không cần thao tác thủ công. Thiết bị được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, hóa chất, thực phẩm, đồ uống, dược phẩm và nhiều dây chuyền sản xuất công nghiệp.

So với van tay gạt truyền thống, van bi điều khiển điện mang lại khả năng vận hành ổn định, điều khiển từ xa và dễ dàng tích hợp với hệ thống PLC, SCADA hoặc tủ điều khiển tự động. Nhờ thân van được chế tạo từ inox 304 hoặc inox 316, sản phẩm còn có khả năng chống ăn mòn tốt, tuổi thọ cao và hoạt động bền bỉ trong nhiều môi trường khác nhau.

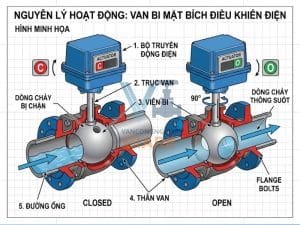

Van Bi Inox Mặt Bích Điều Khiển Điện Hoạt Động Như Thế Nào?

Van hoạt động dựa trên sự kết hợp giữa bộ truyền động điện và thân van bi.

Khi bộ điều khiển nhận tín hiệu cấp điện (24VDC, 220VAC hoặc 380VAC), mô tơ bên trong sẽ quay thông qua hệ thống bánh răng giảm tốc. Chuyển động này làm xoay trục van và viên bi bên trong thân van một góc 90°, từ đó mở hoặc đóng hoàn toàn dòng lưu chất.

Đối với dòng điều khiển tuyến tính (Modulating), bộ truyền động có thể nhận tín hiệu 4-20mA hoặc 0-10V để điều chỉnh góc mở theo nhu cầu, giúp kiểm soát lưu lượng chính xác hơn.

Ưu điểm của cơ chế này là vận hành ổn định, hạn chế tác động của con người và phù hợp với các hệ thống tự động hóa hiện đại.

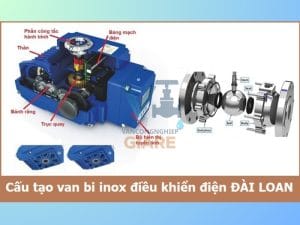

Cấu Tạo Van Bi Inox Mặ t Bích Điều Khiển Điện

Một bộ van bi inox mặt bích điều khiển điện hoàn chỉnh thường gồm hai phần chính:

Thân van bi inox

Thân van được đúc từ inox 304 hoặc inox 316 với khả năng chống gỉ sét và chịu ăn mòn cao. Kiểu kết nối mặt bích giúp việc lắp đặt chắc chắn, chịu áp lực tốt và phù hợp với các đường ống có kích thước từ DN15 đến DN300 hoặc lớn hơn.

Bi van

Bi van được gia công chính xác với bề mặt đánh bóng, giúp giảm ma sát, hạn chế bám cặn và đảm bảo độ kín khi đóng van.

Trục van

Trục van truyền chuyển động từ bộ điều khiển điện xuống viên bi. Vật liệu thường là inox nhằm tăng độ bền và khả năng chống oxy hóa.

Gioăng làm kín

Gioăng PTFE hoặc RPTFE giúp tăng độ kín, giảm rò rỉ và chịu được nhiều loại hóa chất cũng như nhiệt độ làm việc khác nhau.

Bộ truyền động điện

Đây là bộ phận tạo ra chuyển động đóng mở van. Bộ điều khiển thường bao gồm:

Động cơ điện.
Hộp giảm tốc.
Công tắc hành trình.
Bộ giới hạn mô-men xoắn.
Bộ hiển thị trạng thái đóng mở.

Một số dòng cao cấp còn tích hợp bộ điều khiển tuyến tính giúp điều chỉnh lưu lượng chính xác.

Thông Số Kỹ Thuật Van Bi Inox Mặt Bích Điều Khiển Điện

Thông số	Giá trị
Chất liệu thân van	Inox 304, Inox 316
Kích thước	DN15 – DN300
Kiểu kết nối	Mặt bích
Tiêu chuẩn mặt bích	JIS 10K, DIN PN16/PN25/PN40, ANSI Class 150
Áp lực làm việc	PN16, PN25, PN40
Điện áp	24VDC, 24VAC, 220VAC, 380VAC
Kiểu điều khiển	ON/OFF hoặc tuyến tính
Tín hiệu điều khiển	4-20mA, 0-10V (tuyến tính)
Cấp bảo vệ	IP67 (tùy model)
Nhiệt độ làm việc	-20°C đến 180°C (tùy gioăng và vật liệu)
Môi trường	Nước, khí, hơi, hóa chất, dầu

Ưu Điểm Của Van Bi Inox Mặt Bích Điều Khiển Điện

Sản phẩm ngày càng được sử dụng phổ biến nhờ nhiều ưu điểm nổi bật.

Tự động hóa hoàn toàn

Việc đóng mở van được thực hiện bằng tín hiệu điện, giảm sự phụ thuộc vào thao tác thủ công và nâng cao hiệu quả vận hành.

Chống ăn mòn tốt

Thân van inox có khả năng chống oxy hóa, phù hợp với môi trường nước sạch, hóa chất nhẹ, thực phẩm và nước biển (đối với inox 316).

Độ kín cao

Bi van kết hợp với gioăng PTFE giúp hạn chế rò rỉ lưu chất, đảm bảo hệ thống hoạt động ổn định.

Điều khiển từ xa

Van có thể kết nối với PLC, SCADA hoặc các hệ thống điều khiển trung tâm, giúp giám sát và vận hành từ xa.

Tuổi thọ cao

Các chi tiết được gia công chính xác, chịu mài mòn tốt, giảm chi phí bảo trì và thay thế.

Dễ lắp đặt

Kiểu kết nối mặt bích chắc chắn, phù hợp với nhiều tiêu chuẩn đường ống khác nhau.

Ứng Dụng Của Van Bi Inox Mặt Bích Điều Khiển Điện

Nhờ khả năng làm việc ổn định và chống ăn mòn hiệu quả, van bi inox mặt bích điều khiển điện được ứng dụng trong nhiều lĩnh vực như:

Hệ thống cấp nước và xử lý nước sạch.
Nhà máy xử lý nước thải.
Nhà máy thực phẩm và đồ uống.
Dây chuyền sản xuất dược phẩm.
Nhà máy hóa chất.
Hệ thống HVAC.
Đường ống khí nén.
Hệ thống dầu và nhiên liệu nhẹ.
Nhà máy giấy, dệt nhuộm và sản xuất công nghiệp.

Việc sử dụng van điều khiển điện giúp doanh nghiệp nâng cao mức độ tự động hóa, giảm nhân công vận hành và tăng hiệu quả sản xuất.

Cách Lựa Chọn Van Bi Inox Mặt Bích Điều Khiển Điện Phù Hợp

Để lựa chọn đúng sản phẩm, cần lưu ý một số tiêu chí sau:

Xác định đúng kích thước đường ống (DN15, DN25, DN50, DN100…).
Lựa chọn inox 304 hoặc inox 316 tùy môi trường sử dụng.
Kiểm tra tiêu chuẩn mặt bích của hệ thống như JIS, DIN hoặc ANSI.
Chọn điện áp phù hợp với nguồn điện hiện có (24VDC, 220VAC hoặc 380VAC).
Xác định nhu cầu điều khiển ON/OFF hay điều khiển tuyến tính.
Đánh giá áp suất và nhiệt độ làm việc của hệ thống để lựa chọn gioăng và vật liệu phù hợp.

Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, hạn chế hư hỏng và tiết kiệm chi phí bảo trì trong quá trình sử dụng.

Báo Giá Van Bi Inox Mặt Bích Điều Khiển Điện

Giá của van bi inox mặt bích điều khiển điện phụ thuộc vào nhiều yếu tố như:

Kích thước van.
Vật liệu inox 304 hoặc inox 316.
Tiêu chuẩn mặt bích.
Áp suất làm việc.
Kiểu điều khiển ON/OFF hoặc tuyến tính.
Thương hiệu bộ truyền động điện.
Xuất xứ sản phẩm.

Do mỗi hệ thống có yêu cầu kỹ thuật khác nhau nên giá thành sẽ có sự chênh lệch. Để nhận báo giá chính xác, khách hàng nên cung cấp kích thước, môi trường làm việc, áp suất, nhiệt độ và nguồn điện sử dụng.

Địa Chỉ Cung Cấp Van Bi Inox Mặt Bích Điều Khiển Điện Uy Tín

Nếu bạn đang tìm kiếm đơn vị cung cấp van bi inox mặt bích điều khiển điện chất lượng, hãy lựa chọn nhà cung cấp có đầy đủ chứng từ CO-CQ, nguồn gốc xuất xứ rõ ràng và đội ngũ kỹ thuật giàu kinh nghiệm.

Một đơn vị uy tín sẽ mang đến:
