Van Bi 3PC Điều Khiển Điện| Báo giá mới nhất, đầy đủ DN15 – DN200

Trong các ngành công nghiệp đòi hỏi sự nghiêm ngặt về độ bền thiết bị và tính liên tục của hệ thống, dòng van kết nối 3 mảnh luôn là sự lựa chọn ưu tiên hàng đầu. Khi được tích hợp công nghệ tự động hóa, van bi 3pc điều khiển điện trở thành giải pháp đột phá, vừa đáp ứng khả năng chịu áp suất – nhiệt độ vượt trội, vừa tối ưu hóa công tác bảo trì, sửa chữa mà không cần rã toàn bộ hệ thống đường ống. Bài viết dưới đây mang đến cái nhìn chuyên sâu và toàn diện nhất giúp bạn làm chủ thiết bị công nghiệp ưu việt này.

1. Van bi 3pc điều khiển điện là gì?

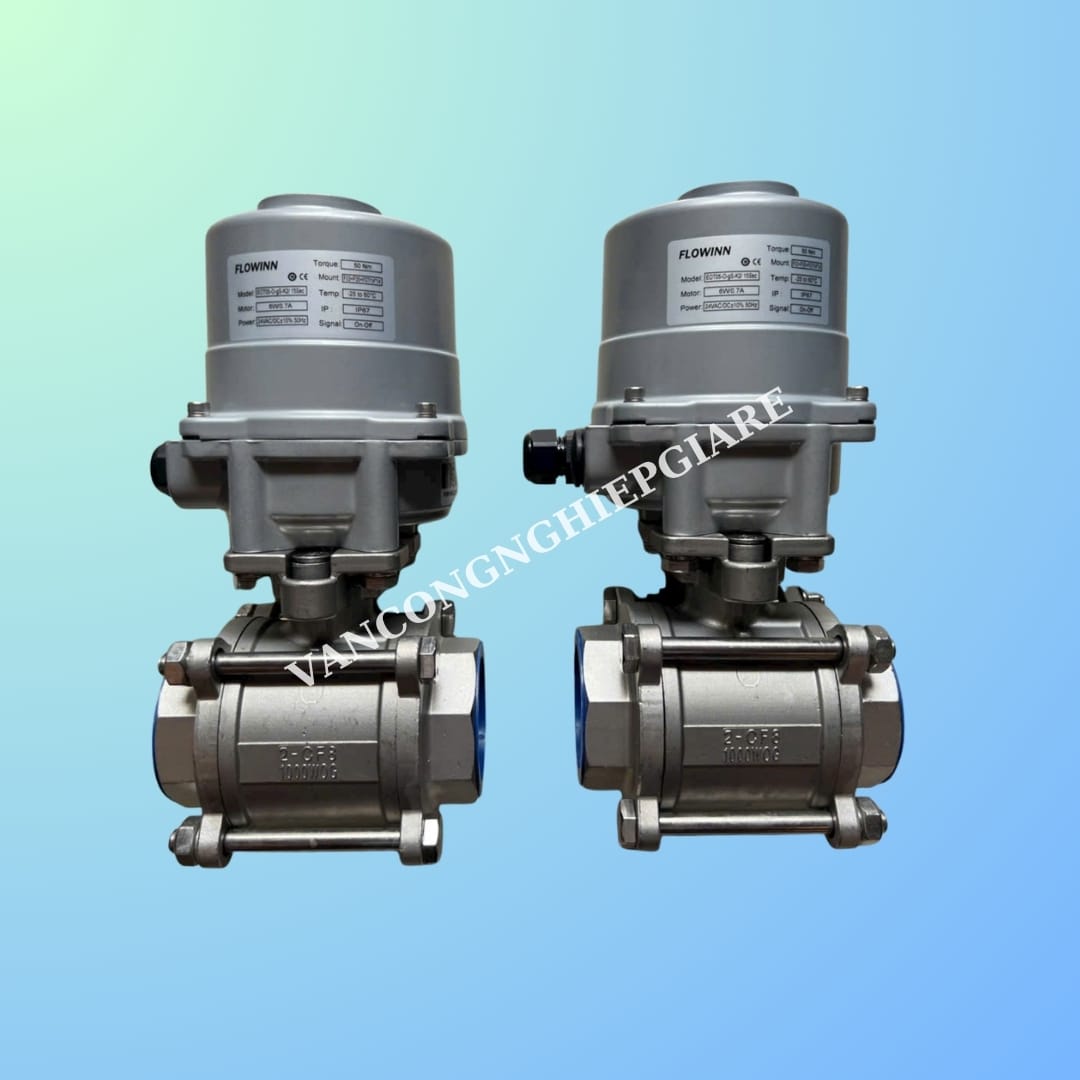

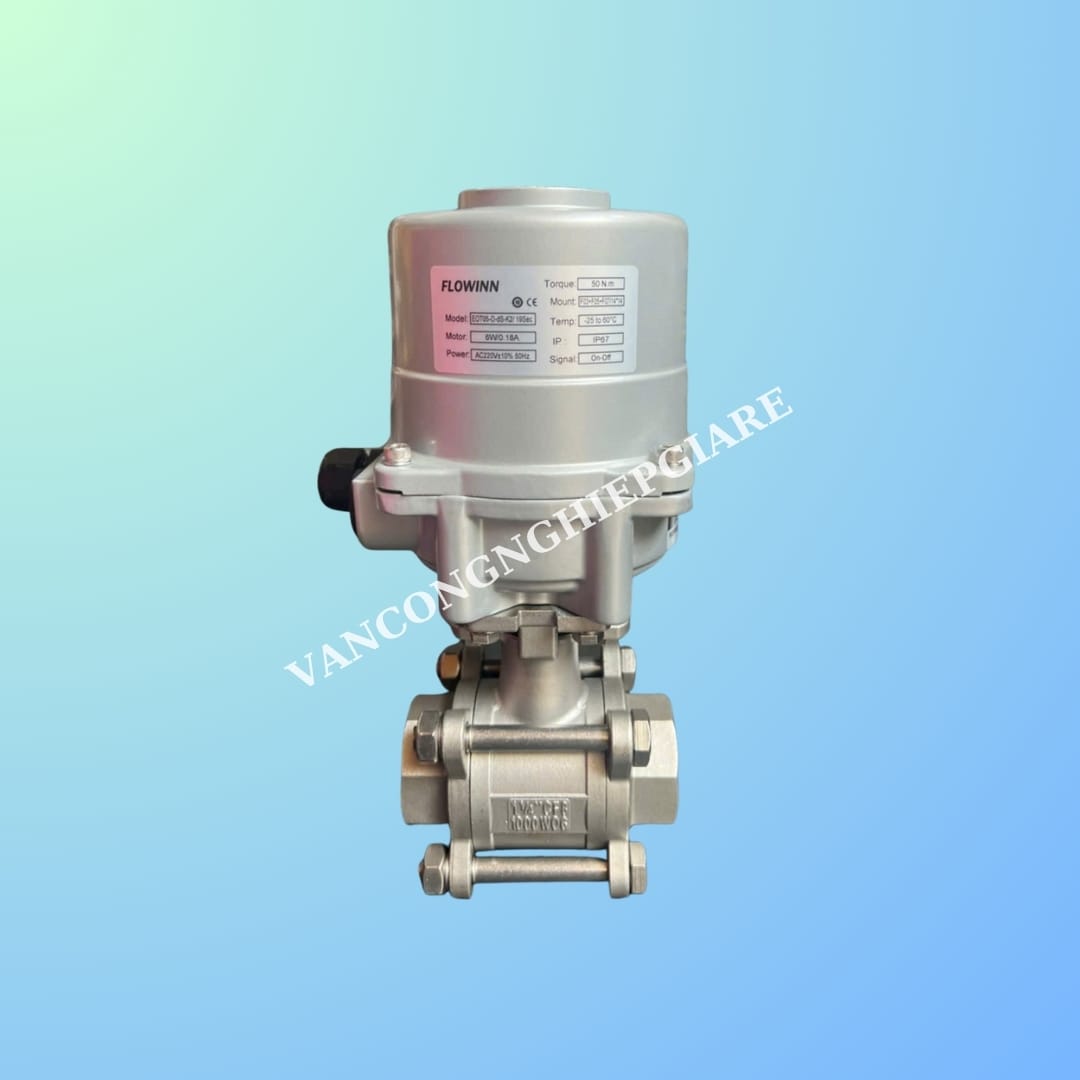

Van bi 3pc điều khiển điện (tiếng Anh: Electric Actuated 3-Piece Ball Valve) là thiết bị van công nghiệp tự động, kết hợp giữa phần thân van cơ cơ học kết cấu 3 mảnh (3 thân / 3 khối ghép lại) và bộ truyền động bằng motor điện. Van sử dụng nguồn điện áp đa dạng như 220V AC, 24V DC hoặc 380V AC để xoay trục bi một góc 90 độ (quarter-turn), cho phép đóng, mở hoặc tiết lưu dòng lưu chất chạy qua đường ống một cách chính xác hoàn toàn tự động.

Khác biệt cốt lõi nằm ở ký hiệu “3PC” (3 Pieces). Thân van được chia làm 3 phần độc lập bao gồm: một phần thân trung tâm chứa quả bi và gioăng làm kín, cùng hai đầu kết nối (nối ren hoặc hàn) áp sát hai bên, được định vị chặt chẽ với nhau thông qua hệ thống bu lông, đai ốc chịu lực dày đặc.

2. Ưu điểm kết cấu cốt lõi của thân van bi 3 mảnh (3PC)

Tại sao hệ thống áp lực cao lại luôn ưu tiên thân 3PC thay vì dòng 1 thân (1PC) hay 2 thân (2PC)? Câu trả lời nằm ở thiết kế công học và tính thực chiến khi vận hành vận hành nhà máy:

• Độ bền cơ học vượt trội: Thiết kế phân đoạn giúp triệt tiêu các ứng suất xoắn từ đường ống tác động lên van. Nhờ cấu trúc bu lông siết vòng quanh, van có khả năng chịu được áp lực làm việc cực cao (thường từ PN16, PN25 lên tới PN63 hoặc 1000 PSI).

• Bảo trì siêu tốc (Swing-Out Design): Đây là điểm cộng lớn nhất. Khi gioăng làm kín bị mòn hoặc quả bi bị trầy xước, kỹ thuật viên chỉ cần tháo các bu lông định vị, phần thân giữa chứa bi có thể dễ dàng nhấc ra ngoài để thay thế linh kiện. Hai đầu kết nối vẫn giữ nguyên trên đường ống, giúp tiết kiệm đến 80% thời gian ngắt dòng và chi phí nhân công.

• Độ kín khít tuyệt đối: Lực siết phân bổ đều từ các bu lông giúp ép chặt phần gioăng PTFE/RPTFE vào quả bi, ngăn chặn hoàn toàn nguy cơ rò rỉ lưu chất dù trong môi trường rung lắc mạnh.

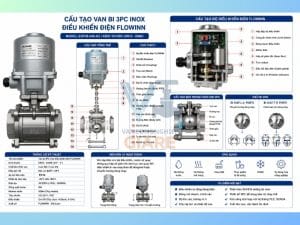

3. Cấu tạo chi tiết của van bi 3pc điều khiển điện

Một bộ van bi 3pc điều khiển điện hoàn chỉnh được lắp ráp hoàn chỉnh từ hai khối thiết bị công nghệ cao:

Khối thân van cơ khí 3 mảnh

• Thân chính và 2 nắp cap: Thường được đúc từ thép không gỉ cao cấp như van bi inox SUS304 hoặc SUS316. Chất liệu này chống ăn mòn hóa chất cực tốt và giữ bề mặt luôn sáng bóng, đạt tiêu chuẩn vi sinh.

• Bi van (Ball): Quả bi đúc rỗng tâm, bề mặt gia công mài nhẵn bóng gương để giảm thiểu lực ma sát khi tiếp xúc với gioăng.

• Bộ đệm làm kín: Sử dụng Teflon gia cường sợi thủy tinh (RPTFE) hoặc Teflon nguyên chất (PTFE) chịu nhiệt lên tới 200°C.

Khối bộ điều khiển điện thông minh

• Động cơ Motor & Hộp số truyền động: Hệ thống bánh răng trợ lực bằng thép giúp nhân dòng mô-men xoắn, tạo lực kéo nhẹ nhàng đóng mở van ổn định.

• Công tắc giới hạn hành trình: Tự ngắt điện nguồn khi trục van xoay chạm mốc 0° (Đóng) hoặc 90° (Mở), tránh tình trạng om điện gây cháy motor.

• Cơ cấu vận hành thủ công (Manual Override): Tích hợp vô lăng hoặc lục giác đi kèm giúp người vận hành đóng mở van bằng tay dễ dàng khi nhà máy gặp sự cố mất điện đột xuất.

4. Nguyên lý hoạt động và các dạng điều khiển phổ biến

Khi cấp điện vào bộ truyền động, motor quay làm chuyển động hệ thống bánh răng hành trình. Lực xoắn truyền xuống trục van, thúc đẩy quả bi xoay một góc đúng 90 độ. Dựa trên nhu cầu công nghệ, van bi 3pc điều khiển điện được chia làm hai cơ chế hoạt động:

Dạng điều khiển ON/OFF (Đóng mở hoàn toàn)

Van hoạt động ở hai trạng thái duy nhất: Mở hoàn toàn để dòng lưu chất qua 100% lưu lượng hoặc Đóng hoàn toàn để chặn đứng dòng chảy. Đây là dòng thông dụng nhất trong các ứng dụng ngắt cấp xả nước, khí nén.

Dạng điều khiển tuyến tính (Modulating 4-20mA / 0-10V)

Được trang bị thêm bo mạch điều khiển thông minh (Positioner), van có thể nhận tín hiệu analog để xoay bi ở các góc linh hoạt (ví dụ: 15°, 30°, 45°, 60°…). Dạng này chuyên dùng để điều tiết chính xác lưu lượng, áp suất hoặc nhiệt độ của dòng chất lỏng/khí trong dây chuyền sản xuất tự động.

5. Thông số kỹ thuật tiêu chuẩn của sản phẩm

6. Ứng dụng thực tế của van bi 3 mảnh điều khiển điện

Nhờ khả năng chịu áp vượt trội và tính cơ động trong bảo trì, van bi 3pc điều khiển điện xuất hiện dày đặc trong các dự án công nghiệp nặng:

• Đường ống khí nén và hơi nóng (Steam): Môi trường có nhiệt độ và áp suất thay đổi liên tục đòi hỏi thân van 3 khối bền bỉ và gioăng chịu nhiệt cao để không bị biến dạng.

• Nhà máy hóa chất, lọc hóa dầu: Kiểm soát các dòng dung môi ăn mòn mạnh, axit, kiềm. Khi van xảy ra hao mòn, kết cấu 3 mảnh giúp xử lý thay thế cực kỳ an toàn.

• Dây chuyền sản xuất thực phẩm, dược phẩm: Bề mặt inox 316 vi sinh kết hợp với khả năng đóng mở tự động thông qua tủ PLC giúp tối ưu hóa dây chuyền khép kín vô trùng.

• Hệ thống tự động hóa tòa nhà (Chiller/HVAC): Đóng ngắt nước lạnh áp lực lớn cho các trục ống chính đứng của tòa nhà cao tầng.

7. Kinh nghiệm vàng khi chọn mua và lắp đặt van chuẩn kỹ thuật

Để đảm bảo tuổi thọ thiết bị cao nhất, khi lựa chọn mua sản phẩm, anh em cần nằm lòng các lưu ý sau:

Đầu tiên, hãy tính toán chính xác áp lực làm việc đỉnh (Peak Pressure) của hệ thống. Dù thân van 3 mảnh chịu áp rất tốt nhưng bộ điện cần có lực mô-men xoắn (Nm) lớn hơn lực cản của bi van từ 20-30% để tránh hiện tượng kẹt bi hoặc quá tải motor.

“Lời khuyên từ chuyên gia: Đối với các môi trường lắp đặt có độ ẩm cao hoặc ngoài trời, hãy luôn ưu tiên chọn bộ điện đạt tiêu chuẩn IP67/IP68 và thiết kế thêm mái che để tăng gấp đôi tuổi thọ cho bo mạch điện tử bên trong.”

Tiếp theo, hãy lựa chọn các thương hiệu uy tín sở hữu đầy đủ chứng chỉ CO, CQ rõ ràng để đảm bảo hàm lượng Niken và Crom trong thân van Inox đạt chuẩn, tránh mua phải hàng gian hàng giả pha tạp chất nhanh chóng bị hoen gỉ sau vài tháng sử dụng.

Kết luận

Có thể khẳng định, van bi 3pc điều khiển điện là một khoản đầu tư xứng đáng cho dài hạn. Với kết cấu 3 mảnh siêu bền, cơ động tối đa trong bảo dưỡng cùng khả năng vận hành tự động hóa chính xác tuyệt đối từ bộ điện, thiết bị này sẽ giúp hệ thống đường ống của bạn luôn vận hành trong trạng thái an toàn và hiệu quả nhất.

Để nhận thêm tài liệu kỹ thuật chi tiết, sơ đồ đấu nối mạch điện chi tiết cũng như bảng báo giá tốt nhất cho các dòng van bi điều khiển điện đa dạng kích cỡ, hãy liên hệ ngay với các đơn vị phân phối chính hãng uy tín trên thị trường để được hỗ trợ chuyên sâu!
