Van Bi Mặt Bích Điều Khiển Khí Nén: Đủ Size DN15 – DN100, Chuẩn JIS 10K & PN16

Bạn đang tìm mua van bi mặt bích điều khiển khí nén chất lượng cao, đầy đủ chứng chỉ CO/CQ, hoạt động bền bỉ và đáp ứng đúng tiêu chuẩn kết nối mặt bích đường ống (JIS 10K, BS PN16, ANSI 150)? Việc chọn sai thông số kỹ thuật, chọn nhầm tiêu chuẩn bích hoặc mua phải hàng kém chất lượng không chỉ gây rò rỉ hệ thống mà còn làm ngưng trệ toàn bộ tiến độ công trình.

Bài viết dưới đây cung cấp giải pháp toàn diện về các dòng van bi mặt bích khí nén inox, báo giá cạnh tranh trực tiếp từ nhà nhập khẩu và cam kết bảo hành chính hãng từ 12 đến 24 tháng.

1. Van Bi Mặt Bích Điều Khiển Khí Nén Là Gì?

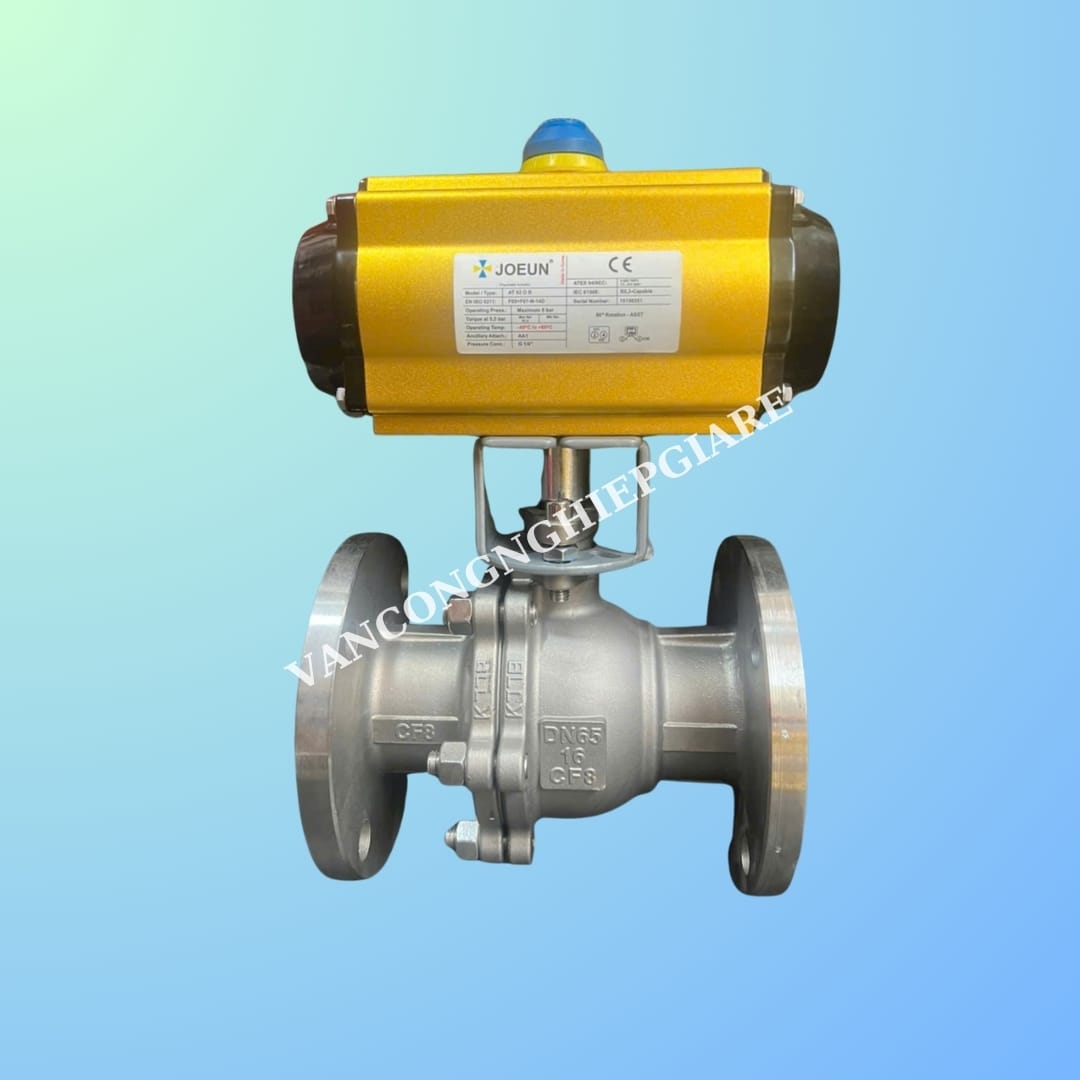

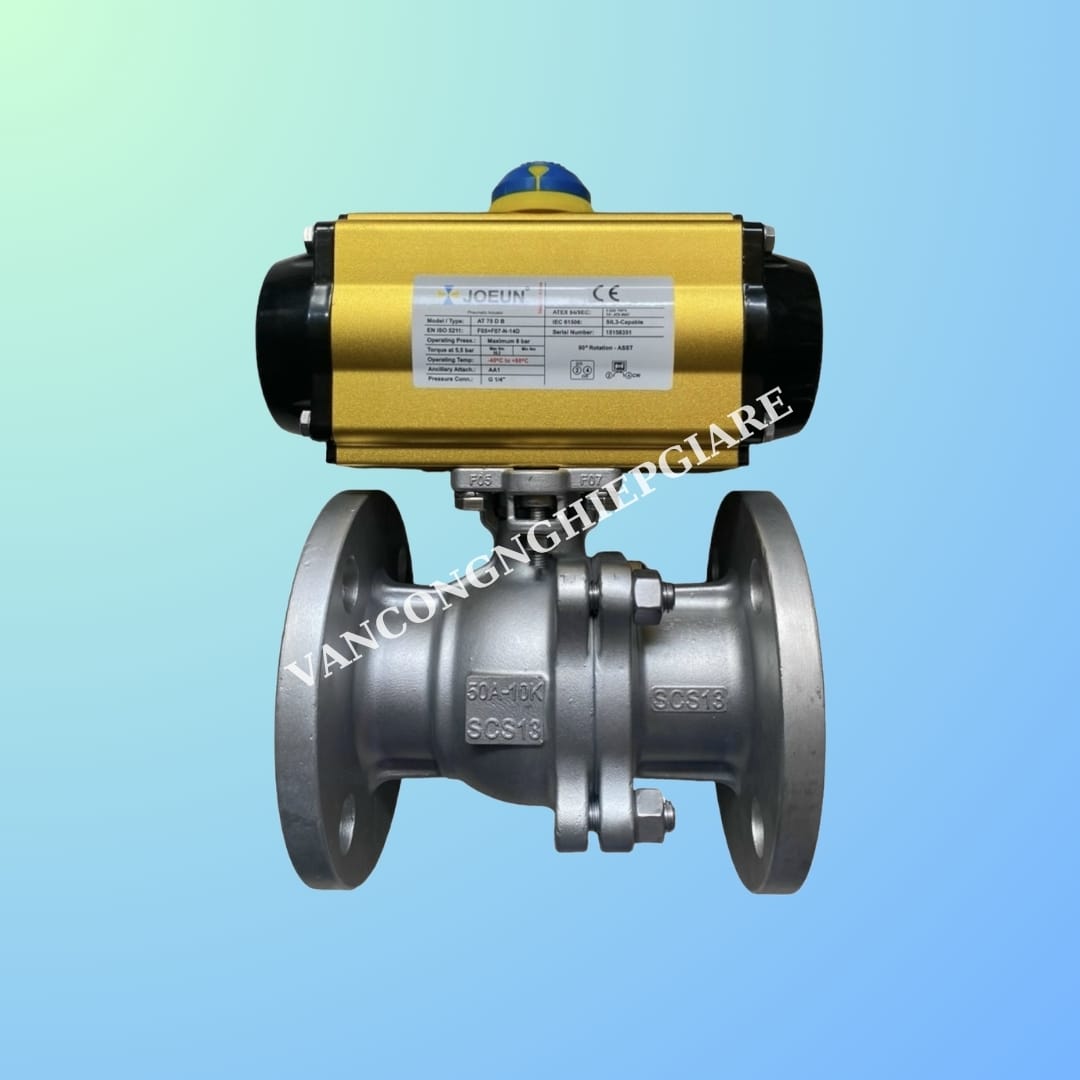

Van bi mặt bích điều khiển khí nén là dòng van đóng/mở tự động bằng áp lực khí nén (3 – 8 bar). Van sử dụng bộ truyền động pneumatics (Actuator) kết hợp với thân van bi bằng vật liệu Inox (SCS13/SCS14) hoặc thép, gang.

Khác với dòng van nối ren nhỏ hẹp, thiết kế kết nối mặt bích hai đầu mang lại sự chắc chắn vượt trội, chịu áp lực va đập cơ học tốt, kín tuyệt đối và tối ưu cho các đường ống từ DN15 đến DN300.

Cơ chế vận hành chính

• Dạng On/Off (Đóng/mở hoàn toàn): Sử dụng khí nén để xoay bi van góc 90°, thời gian phản hồi siêu nhanh chỉ từ 1 – 2 giây.

• Dạng Tuyến Tính (Modulating 4-20mA): Lắp thêm bộ điều khiển Positioner giúp mở bi van theo góc mong muốn (10%, 30%, 50%, 90%…), hỗ trợ điều tiết lưu lượng chính xác.

2. Thông Số Kỹ Thuật Tổng Hợp

Để hệ thống hoạt động an toàn và đồng bộ, quý khách hàng có thể tham khảo bảng thông số kỹ thuật đa dạng chủng loại dưới đây:

3. Phân Loại Van Bi Khí Nén Theo Tiêu Chuẩn Mặt Bích

Việc chọn đúng tiêu chuẩn bích là yếu tố quan trọng nhất để lắp vừa hệ thống ống sẵn có mà không phải gia công lại.

3.1. Tiêu chuẩn JIS 10K (Chuẩn Nhật Bản / Hàn Quốc)

• Đặc điểm: Khoảng cách tâm lỗ bu-lông và độ dày bích sản xuất theo chuẩn JIS B2220.

• Ứng dụng: Cực kỳ phổ biến trong các nhà máy, dây chuyền sản xuất sử dụng máy móc nhập khẩu từ Hàn Quốc, Nhật Bản hoặc Đài Loan.

3.2. Tiêu chuẩn BS PN16 (Chuẩn Châu Âu / Anh)

• Đặc điểm: Áp lực làm việc đạt 16 bar, thiết kế theo tiêu chuẩn BS4504 / DIN.

• Ứng dụng: Dùng rộng rãi trong các dự án PCCC, hạ tầng cấp thoát nước, xử lý nước thải và các khu công nghiệp tiêu chuẩn Châu Âu tại Việt Nam.

3.3. Tiêu chuẩn ANSI Class 150 (Chuẩn Mỹ)

• Đặc điểm: Chịu áp lực va đập nhiệt và áp suất theo tiêu chuẩn ASME B16.5.

• Ứng dụng: Sử dụng chủ yếu trong ngành dầu khí, hóa chất nặng, hệ thống năng lượng và lọc hóa dầu.

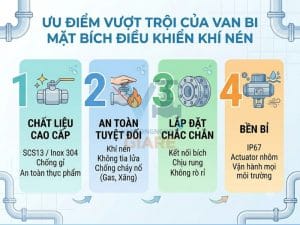

4. Ưu Điểm Vượt Trội Của Van Bi Mặt Bích Điều Khiển Khí Nén

1. Vật liệu SCS13/Inox 304 cao cấp: Chống rỉ sét, chống ăn mòn hóa chất nhẹ, đảm bảo an toàn vệ sinh cho ngành thực phẩm và dược phẩm.

2. Độ an toàn phòng chống cháy nổ tuyệt đối: Đóng mở hoàn toàn bằng áp lực khí nén, không dùng điện trực tiếp tại thân van, không lo phát sinh tia lửa điện trong môi trường xăng, gas, hóa chất.

3. Lắp đặt chắc chắn, không lo rò rỉ: Kết nối bích đa dạng (JIS 10K, PN16, ANSI 150) cho khả năng chịu rung lắc cơ học tốt hơn nhiều so với dòng van nối ren.

4. Tuổi thọ bộ Actuator cao: Đạt tiêu chuẩn bảo vệ IP67, chống nước, chống bụi, vỏ hợp kim nhôm đúc gia tăng độ bền khi vận hành ngoài trời hoặc môi trường ẩm ướt.

5. Thiết kế chuẩn ISO 5211: Dễ dàng tháo lắp, thay thế bộ truyền động khí nén hoặc bảo trì thân van khi cần thiết.

5. Bảng Báo Giá Van Bi Mặt Bích Khí Nén (Tham Khảo)

Lưu ý: Giá van phụ thuộc vào kích cỡ (DN15 – DN300), vật liệu (Inox/Gang), tiêu chuẩn bích và các phụ kiện đi kèm như Solenoid Valve, Limit Switch Box, Positioner.

• Size nhỏ (DN15 – DN40): Từ 1.800.000 VNĐ – 4.500.000 VNĐ / Bộ.

• Size trung bình (DN50 – DN100): Từ 3.200.000 VNĐ – 12.500.000 VNĐ / Bộ.

• Size lớn (DN125 – DN300): Vui lòng cung cấp áp lực và thương hiệu yêu cầu để nhận báo giá chiết khấu dự án.

Để có BÁO GIÁ CHÍNH XÁC & MỨC CHIẾT KHẤU TỐT NHẤT theo khối lượng công trình, xin vui lòng liên hệ trực tiếp Hotline: [SĐT CỦA BẠN].

6. Tại Sao Nên Chọn Mua Van Tại Khai Thư / Đơn Vị Của Chúng Tôi?

Chúng tôi là nhà nhập khẩu và phân phối trực tiếp các dòng van công nghiệp điều khiển tự động với đầy đủ chủng loại và kích thước.

• Hàng chính hãng 100%: Cam kết đầy đủ chứng chỉ CO, CQ, VAT, Packing List.

• Sẵn kho đủ kích thước & tiêu chuẩn: Luôn sẵn các size từ DN15 đến DN300 với đầy đủ chuẩn mặt bích JIS 10K, BS PN16, ANSI 150.

• Chính sách bảo hành vượt trội: Bảo hành 12 – 24 tháng, chính sách 1 đổi 1 nếu phát sinh lỗi từ nhà sản xuất.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm tư vấn miễn phí giải pháp chọn đúng loại van, đúng tiêu chuẩn bích và áp lực.

• Giao hàng nhanh toàn quốc: Hỗ trợ giao ngay trong ngày cho các dự án nội thành và gửi chành xe/chuyển phát nhanh đi các tỉnh.

7. Các Câu Hỏi Thường Gặp (FAQ)

Q1: Bích JIS 10K và Bích BS PN16 có bắt chung bu-lông với nhau được không?

Trả lời: Không. Mặc dù cùng kích thước đường ống (ví dụ DN50), khoảng cách tâm lỗ bu-lông và số đường kính ngoài bích của JIS 10K và BS PN16 hoàn toàn khác nhau. Quý khách cần đo đúng khoảng cách tâm lỗ trước khi đặt hàng.

Q2: Van bi inox SCS13 dùng được cho môi trường nào?

Trả lời: Inox SCS13 (tương đương Inox 304) hoạt động rất tốt trong môi trường nước sạch, nước thải, hóa chất nhẹ, thực phẩm, hơi nóng, khí nén và xăng dầu.

Q3: Tác động đơn (Spring Return) và Tác động kép (Double Acting) khác nhau thế nào?

Trả lời:

• Tác động kép: Cần cấp khí nén ở cả 2 chu kỳ: 1 lần để mở và 1 lần để đóng.

• Tác động đơn: Chỉ cần cấp khí 1 lần để mở (hoặc đóng), khi ngắt khí hoặc mất điện khẩn cấp, lò xo bên trong tự đẩy van về vị trí an toàn ban đầu.
