Van Bướm Điều Khiển Khí Nén | Van Bướm Inox, Gang DN50-DN300 Giá Tốt

Van bướm điều khiển khí nén là giải pháp tự động hóa hàng đầu được sử dụng rộng rãi trong các hệ thống cấp thoát nước, hơi nóng, hóa chất, thực phẩm và khí nén công nghiệp. Nhờ sự kết hợp hoàn hảo giữa phần thân van chắc chắn và bộ truyền động khí nén linh hoạt, sản phẩm mang lại khả năng đóng mở cực nhanh, vận hành ổn định, giảm chi phí nhân công và tối ưu hóa hiệu suất vận hành.

Van Công Nghiệp Phát Đạt cung cấp đầy đủ các dòng van bướm khí nén chất lượng cao từ chất liệu inox, gang, nhựa với kích thước đa dạng từ DN50 đến DN300. Hàng sẵn kho đầy đủ kiểu kết nối (Wafer, Lug, Mặt bích), nhập khẩu chính hãng Hàn Quốc, Đài Loan với giá tốt nhất thị trường.

Van bướm điều khiển khí nén là gì?

Van bướm điều khiển bằng khí nén là thiết bị cơ khí sử dụng áp lực khí nén để điều khiển đĩa van xoay một góc 90° (từ 0° đến 90°), giúp đóng, mở hoặc điều tiết dòng chảy trong đường ống hoàn toàn tự động.

Thiết bị gồm 2 phần chính:

• Phần thân van bướm: Gồm thân, đĩa van, trục và gioăng làm kín.

• Bộ truyền động khí nén: Chứa piston, bánh răng và bộ lò xo/khoang khí.

Nguyên lý ngắn gọn: Khi cấp khí nén vào bộ truyền động, áp lực khí đẩy piston di chuyển, thông qua hệ bánh răng truyền lực xoay trục làm đĩa van quay để đóng hoặc mở đường ống.

Thông số kỹ thuật van bướm điều khiển khí nén

Cấu tạo van bướm điều khiển khí nén

Thân van

Đúc nguyên khối từ gang cầu/gang dẻo (phủ sơn Epoxy chống ăn mòn) hoặc Inox 304/316 chịu nhiệt, chịu lực và chống ăn mòn hóa chất cao.

Đĩa van

Dạng cánh bướm xoay quanh trục, chế tạo từ Inox 304/316 gia công bề mặt sáng bóng, hạn chế ma sát và bám dính lưu chất.

Gioăng làm kín

Giúp van đóng kín hoàn toàn. Phổ biến gồm:

• EPDM: Dùng cho nước sạch, nước thải nhẹ (< 120°C).

• PTFE (Teflon): Chịu hóa chất, dung môi, nhiệt độ cao đến 180°C.

• NBR: Chịu dầu và nhiên liệu.

Bộ truyền động khí nén

Vỏ hợp kim nhôm nguyên khối mạ Anodized. Bên trong dùng cơ cấu Rack & Pinion (Bánh răng – Thanh răng), tiêu chuẩn ISO 5211 giúp lắp đặt chính xác với góc quay 90°.

Nguyên lý hoạt động

• Van bướm tác động kép: Cần cấp khí nén vào Cổng A để mở van và cấp khí vào Cổng B để đóng van.

• Van bướm tác động đơn: Cấp khí nén 1 lần để đẩy piston mở van. Khi ngắt khí, hệ thống lò xo tích hợp tự động đẩy van về vị trí đóng (hoặc mở) ban đầu, đảm bảo an toàn khi mất sự cố khí.

Các loại van bướm điều khiển khí nén phổ biến

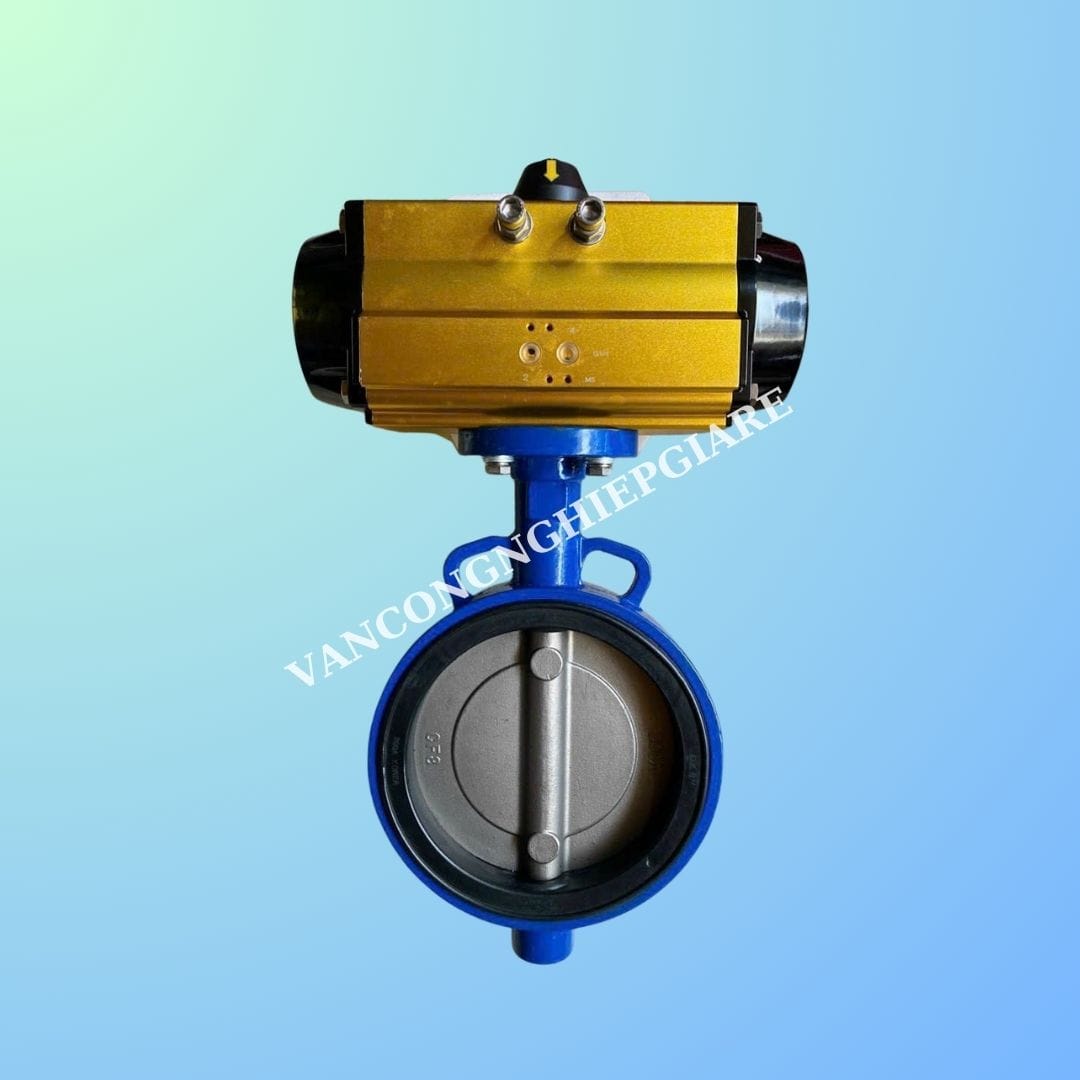

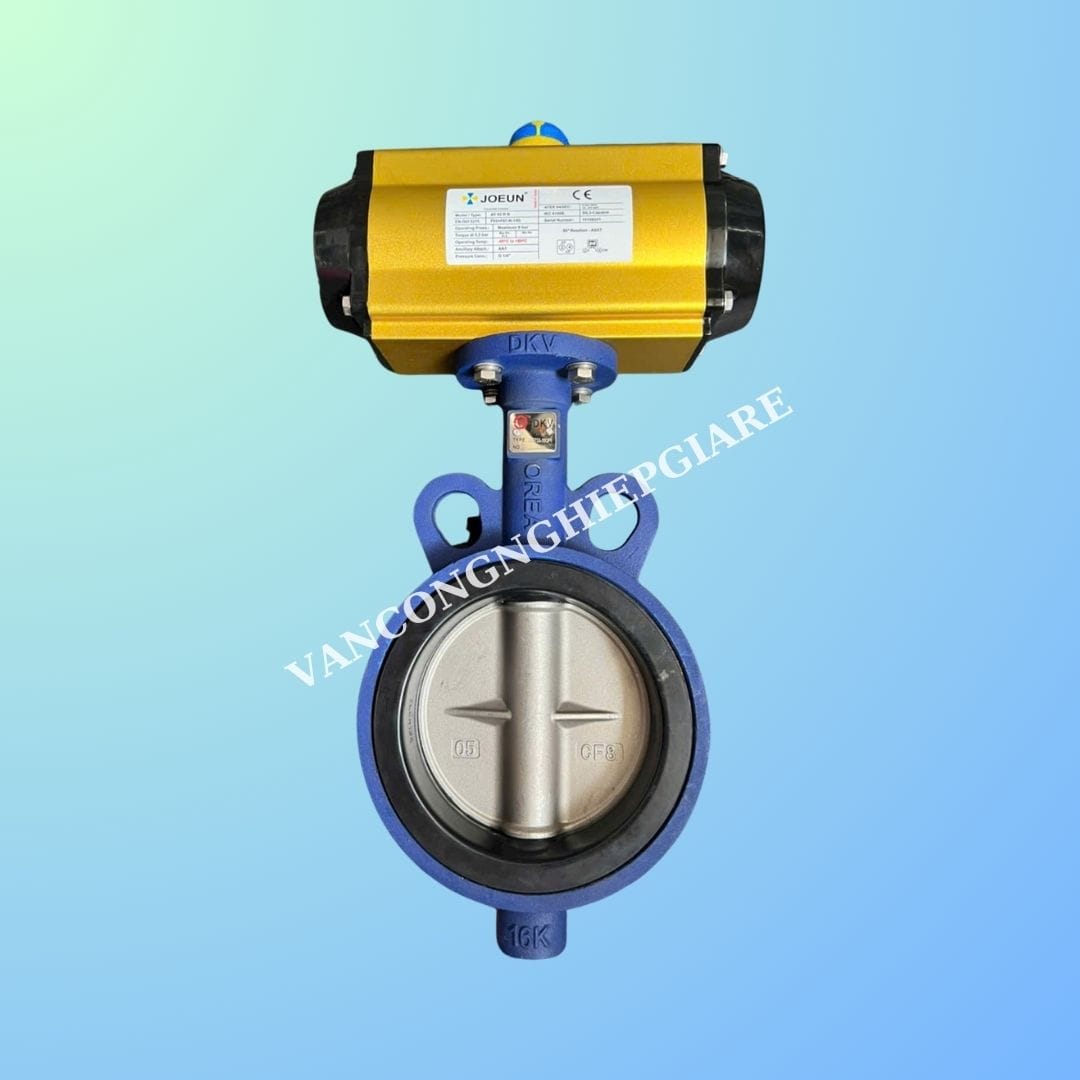

Van bướm gang điều khiển khí nén

• Ưu điểm: Giá thành tối ưu, độ bền cơ học cao, sơn Epoxy bảo vệ tốt.

• Ứng dụng: Hệ thống nước sạch, PCCC, HVAC, xử lý nước thải.

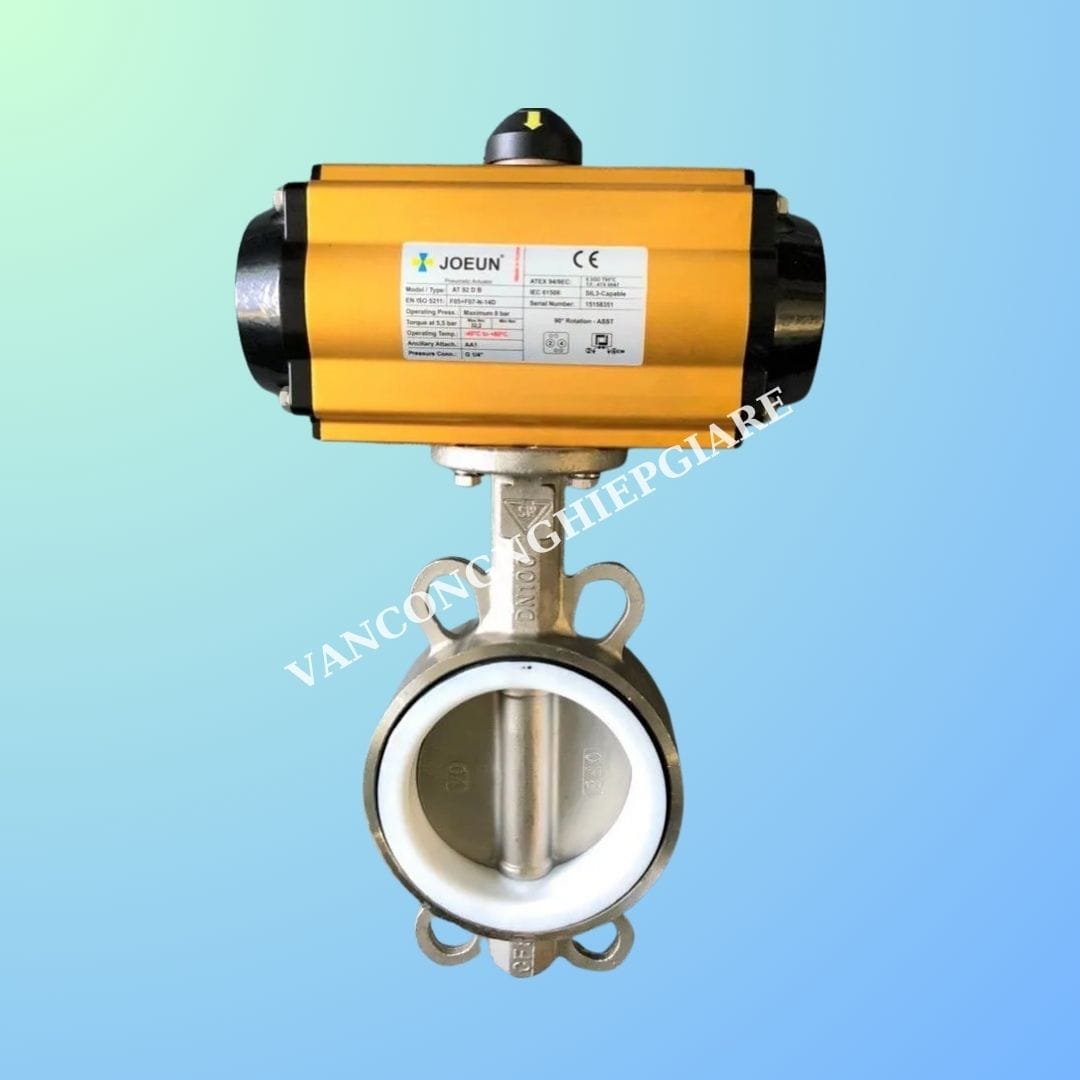

Van bướm inox điều khiển khí nén

• Ưu điểm: Chống ăn mòn hóa chất vượt trội, chịu áp lực và nhiệt độ cao.

• Ứng dụng: Hóa chất, thực phẩm, đồ uống, dược phẩm, hơi nóng.

Theo kiểu tác động

• Tác động kép: Tối ưu chi phí, phù hợp hệ thống đóng mở thường xuyên.

• Tác động đơn: Tự động trả về vị trí an toàn khi xảy ra sự cố mất khí.

Theo kiểu kết nối

• Wafer: Dạng kẹp đa tiêu chuẩn, gọn nhẹ, phổ biến từ van bướm khí nén DN50, DN100 đến DN200.

• Lug: Có tai bắt bu-lông cố định, phù hợp vị trí có độ rung lắc.

• Mặt bích: Dùng cho kích thước lớn như van bướm khí nén DN250, DN300, chịu lực xé cực tốt.

Ưu điểm của van bướm điều khiển khí nén

• Đóng mở nhanh: Thời gian hành trình chỉ từ 1 – 2 giây.

• An toàn cháy nổ: Sử dụng khí nén an toàn tuyệt đối trong môi trường dễ cháy.

• Tiết kiệm chi phí: Tự động hóa hoàn toàn, giảm chi phí nhân công vận hành.

• Tuổi thọ cao: Kết cấu đơn giản, ít ma sát, dễ bảo trì và thay thế.

• Dễ tích hợp phụ kiện: Có thể lắp thêm Solenoid Valve, Limit Switch Box, Positioner (4-20mA), Bộ lọc khí.

Ứng dụng thực tế

• Trạm xử lý nước sạch, nước thải đô thị & công nghiệp.

• Hệ thống điều hòa không khí (HVAC), PCCC tòa nhà.

• Nhà máy sản xuất hóa chất, phân bón, chất tẩy rửa.

• Dây chuyền thực phẩm, sữa, bia, nước giải khát, dược phẩm.

• Hệ thống vận chuyển xi măng, khai thác khoáng sản.

Hướng dẫn lựa chọn van bướm điều khiển khí nén phù hợp

Tiêu chí cần xác định khi mua:

1. Kích thước DN: Chọn theo đường ống (DN50, DN80, DN100, DN150, DN200, DN300,…).

2. Áp lực & Nhiệt độ: Đảm bảo phù hợp với điều kiện vận hành.

3. Áp lực khí nén: Thường duy trì từ 4 – 6 Bar.

Báo giá van bướm điều khiển khí nén mới nhất

Giá van bướm điều khiển khí nén phụ thuộc vào kích thước (DN), chất liệu (Gang, Inox), thương hiệu (Hàn Quốc, Đài Loan) và các phụ kiện đi kèm.

Liên hệ Báo Giá: Quý khách hãy liên hệ ngay với Van Công Nghiệp Phát Đạt qua Hotline/Zalo để nhận báo giá van bướm điều khiển khí nén nhanh trong ngày với mức chiết khấu tốt nhất!
