Khi mới tham gia vào ngành vật tư, thi công cấp thoát nước hay mua bán van công nghiệp, nhiều người thường bị nhầm lẫn giữa các ký hiệu: DN25, ống 1″, Ø34, Phi 34… Tại sao thợ báo mua van Phi 34 nhưng khi ra cửa hàng, nhân viên kỹ thuật lại tư vấn mã van DN25?
Việc nhầm lẫn này vô cùng phổ biến. Hậu quả của việc sai kích thước dẫn đến mua nhầm van, mặt bích hoặc phụ kiện không thể lắp vừa vào hệ thống, gây lãng phí chi phí đổi trả và làm chậm tiến độ công trình. Bài viết này sẽ hướng dẫn bạn cách đọc kích thước đường ống đơn giản, dễ hiểu kèm bảng quy đổi chuẩn quốc tế giúp bạn luôn chọn đúng vật tư.

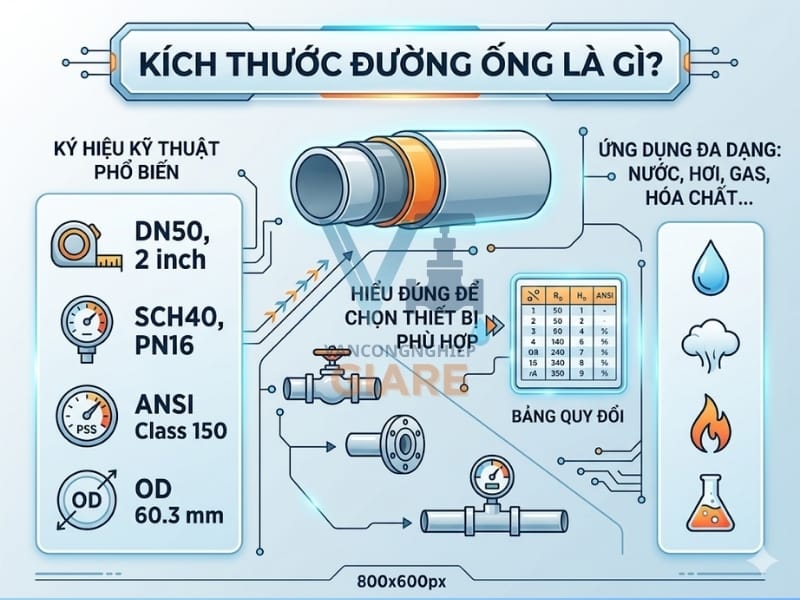

Vì sao cần biết cách đọc kích thước đường ống?
Trong mọi hệ thống đường ống từ dân dụng đến công nghiệp, xác định chính xác kích thước là yếu tố bắt buộc. Bạn sẽ cần áp dụng cách đọc size đường ống và cách đọc đường kính ống trong các trường hợp thực tế như:
- Chọn mua van công nghiệp (van cổng, van bi, van cầu…).
- Lựa chọn phụ kiện nối ren, nối hàn (co, tê, măng sông).
- Lắp đặt và đồng bộ hệ thống mặt bích.
- Thi công hệ thống cấp thoát nước, PCCC, hơi nóng, khí nén, hóa chất.
Nếu đọc sai kích thước, hệ thống sẽ đối mặt với nguy cơ rò rỉ lưu chất, không thể siết chặt ren, sai lệch áp suất dòng chảy, hoặc phải cắt bỏ toàn bộ đoạn ống gây thiệt hại lớn về kinh tế.
Các thông số kích thước đường ống thường gặp
Để có cách đọc kích thước đường ống chính xác, bạn cần hiểu rõ bản chất của từng loại ký hiệu tiêu chuẩn.

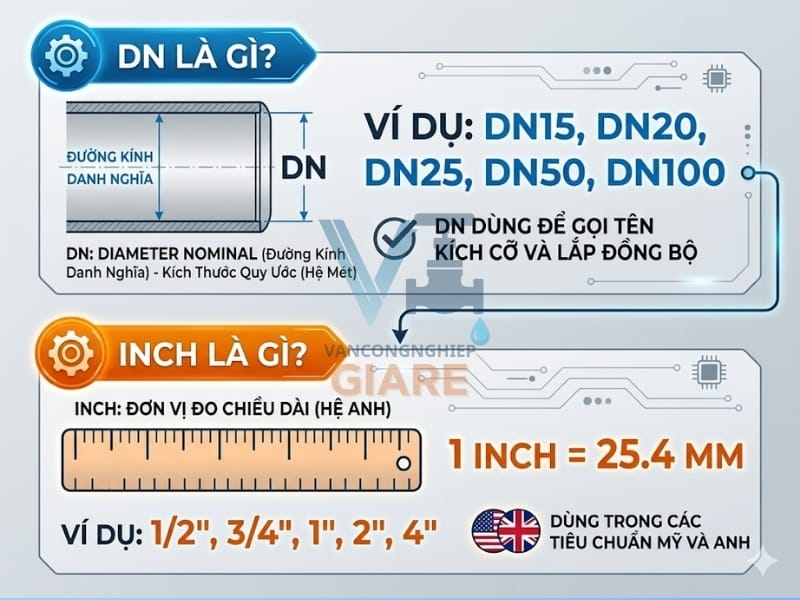

Kích thước đường ống DN là gì?
DN (Diameter Nominal) là đường kính danh nghĩa của ống theo tiêu chuẩn châu Âu (ISO). Lưu ý quan trọng: DN không phải là đường kính trong hay đường kính ngoài đo thực tế.
Ví dụ, khi nói kích thước đường ống DN 25, điều đó không có nghĩa là đường kính ống rộng đúng 25mm. DN chỉ là chỉ số định danh tiêu chuẩn để các nhà sản xuất đồng bộ kích thước kết nối giữa ống và phụ kiện.
Kích thước đường ống inch là gì?
Inch (ký hiệu là “) là đơn vị đo lường kích thước đường ống theo hệ Anh/Mỹ, cực kỳ phổ biến trên các dòng van nhập khẩu. Các kích thước quen thuộc bao gồm: 1/2″, 3/4″, 1″, 1-1/2″, 2″, 4″…
Phi (Ø) là gì? Khác biệt giữa ống thép và ống nhựa
Phi (Ø) là cách gọi phổ biến tại Việt Nam để chỉ đường kính ngoài của ống tính bằng milimet. Tuy nhiên, cần phân biệt rõ theo vật liệu:
- Đường kính ngoài ống thép, inox: Khi gọi ống Phi 34, thực tế đường kính ngoài chính xác là 33.4 mm (làm tròn thành 34).
- Cách đọc kích thước ống nước bằng nhựa (uPVC, PPR): Đối với ống nhựa, Phi chính là đường kính ngoài thực tế. Ống nhựa Phi 21 hoặc Phi 25 sẽ có đường kính đo được chính xác 21mm hoặc 25mm.

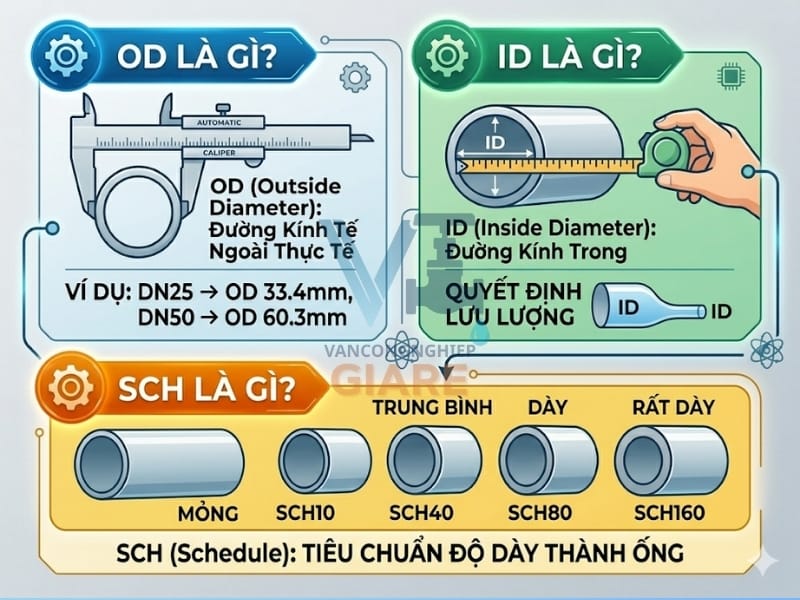

OD là gì?
OD (Outer Diameter) là đường kính ngoài thực tế của ống. Bạn có thể dùng thước kẹp để đo trực tiếp cạnh ngoài bên này sang cạnh ngoài bên kia của thành ống. OD là căn cứ quan trọng nhất để tra cứu bảng quy đổi.
ID là gì?
ID (Inner Diameter) là đường kính trong (độ rộng lòng ống thực tế), quyết định lưu lượng chất lỏng hoặc khí đi qua ống. ID phụ thuộc hoàn toàn vào độ dày thành ống (thường ký hiệu là Schedule – SCH).
Công thức: $ID = OD – (2 \times \text{Độ dày thành ống})$
Cùng một kích thước DN25, ống có độ dày SCH40 sẽ có lòng ống (ID) rộng hơn so với ống dày SCH80.
Bảng kích thước đường ống quy đổi phổ biến nhất
Để thuận tiện tra cứu, dân kỹ thuật thường sử dụng bảng kích thước đường ống tiêu chuẩn dưới đây để quy đổi DN sang inch và Phi (OD) từ size DN15 đến DN150:
| Kích thước đường ống DN | Kích thước đường ống inch (“) | Đường kính ngoài ống thép (OD – mm) | Cách gọi dân gian (Phi – Ø) |
| DN15 | 1/2″ | 21.3 mm | Phi 21 |
| DN20 | 3/4″ | 26.7 mm | Phi 27 |
| DN25 | 1″ | 33.4 mm | Phi 34 |
| DN32 | 1-1/4″ | 42.2 mm | Phi 42 |
| DN40 | 1-1/2″ | 48.3 mm | Phi 49 |
| DN50 | 2″ | 60.3 mm | Phi 60 |
| DN65 | 2-1/2″ | 73.0 / 76.1 mm | Phi 73 / Phi 76 |
| DN80 | 3″ | 88.9 mm | Phi 90 |
| DN100 | 4″ | 114.3 mm | Phi 114 |
| DN125 | 5″ | 141.3 mm | Phi 141 |
| DN150 | 6″ | 168.3 mm | Phi 168 |
Cách đọc kích thước đường ống đúng chuẩn thực tế
Dựa vào bảng quy đổi trên, chúng ta có cách đọc kích thước ống thép và hệ thống kết nối qua các trường hợp điển hình sau:
- Trường hợp 1: Bản vẽ ghi ống DN25 $\rightarrow$ Tương đương với kích thước 1″, cần chọn ống có đường kính ngoài (OD) là 33.4mm (ống Phi 34) và chọn van size DN25.
- Trường hợp 2: Thợ báo mua van cho ống Ø34 $\rightarrow$ Đối chiếu bảng tra cứu, ống Ø34 tương đương với DN25. Bạn chỉ cần mua “Van size DN25” hoặc “Van 1 inch” là lắp vừa.
- Trường hợp 3: Thân van đúc nổi ký hiệu
2"$\rightarrow$ Đây là hệ Inch. Quy đổi ngược lại, van 2″ tương đương đường ống DN50 và sẽ vừa khít với ống thép có đường kính ngoài Phi 60 (60.3mm).
Cách đo kích thước đường ống khi không biết size
Nếu đường ống công trường đã bị mờ hết thông số in trên thân, hãy áp dụng quy trình 4 bước sau:
- Bước 1: Đo đường kính ngoài (OD): Dùng thước kẹp đo lát cắt ngang của ống. Nếu ống đang lắp cố định, dùng thước dây đo chu vi ($C$), rồi tính: $OD = C / 3.14$.
- Bước 2: Đối chiếu bảng quy đổi: Lấy chỉ số OD vừa đo được so sánh với cột “Đường kính ngoài” trong bảng tiêu chuẩn để tìm con số gần nhất.
- Bước 3: Xác định chỉ số DN và Inch: Từ cột OD, gióng ngược sang để biết chính xác ống thuộc loại DN bao nhiêu, tương ứng bao nhiêu Inch.

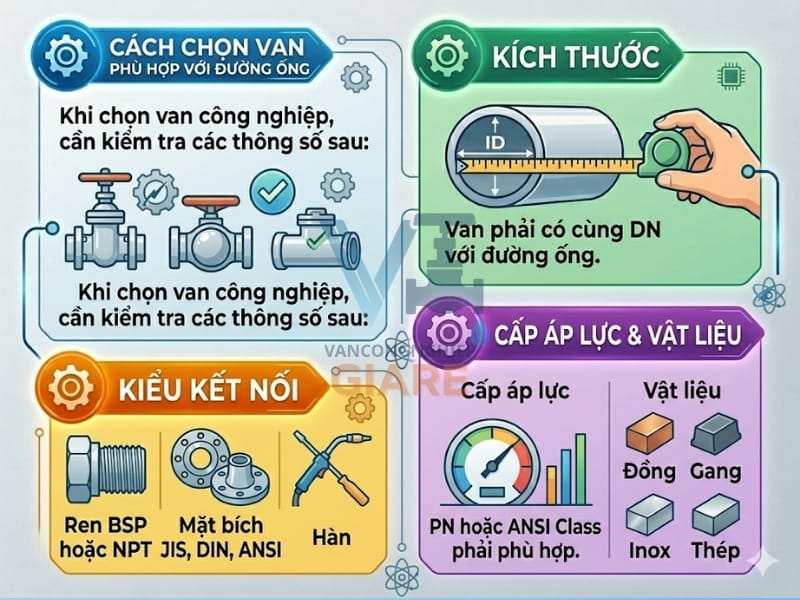

- Bước 4: Lựa chọn van đúng kích thước: Khi đã biết DN của ống, bạn chỉ cần chọn mua van công nghiệp hoặc phụ kiện có thông số DN tương đương.
Những sai lầm thường gặp khi đọc size đường ống
- Nhầm Phi với DN: Nghĩ rằng ống DN25 thì đường kính ngoài phải đúng 25mm rồi mua nhầm ống Phi 25 hệ nhựa lắp vào van DN25 hệ thép.
- Bỏ qua tiêu chuẩn ren: Cùng size ống 1″ (DN25), nhưng ren tiêu chuẩn hệ Anh (BSP – ren thẳng hoặc côn nhẹ) không thể vặn khớp vào ren tiêu chuẩn hệ Mỹ (NPT – ren côn). Cố vặn sẽ gây cháy ren và rò rỉ áp lực.
- Không để ý độ dày thành ống (SCH): Khi mua phụ kiện hàn, nếu chỉ báo size DN50 mà không báo tiêu chuẩn độ dày (SCH40/SCH80), khi mang về hàn có thể mép ống và mép phụ kiện bị lệch độ dày, không thể tạo mối hàn an toàn.
Câu hỏi thường gặp (FAQ)
1. Đường kính danh nghĩa DN có phải đường kính ngoài thực tế không?
Không. DN chỉ là ký hiệu quy ước tiêu chuẩn để định danh kích thước, giúp đồng bộ giữa ống và phụ kiện. Đường kính ngoài thực tế phải xem ở cột OD.
2. Đường kính ống nước gia đình thông thường là bao nhiêu?
Trong hộ gia đình, ống cấp nước phổ biến nhất là ống nhựa Phi 21 (DN15, 1/2″) hoặc Phi 27 (DN20, 3/4″). Các trục ống chính hoặc ống thoát thường lớn hơn, từ Phi 34 (DN25) đến Phi 60 (DN50), Phi 90 (DN80), Phi 114 (DN100).
3. Kích thước của van công nghiệp được ghi theo hệ nào?
Van công nghiệp sử dụng linh hoạt cả hai hệ. Van nhỏ nối ren (từ DN50 trở xuống) thường ghi size hệ Inch (1/2″, 1″, 2″). Các dòng van cỡ lớn nối bích thường ghi rõ chỉ số DN trên thân như DN80, DN100, DN150…
Kết luận
Nắm vững cách đọc kích thước đường ống và linh hoạt sử dụng bảng quy đổi giữa DN, Inch, Phi, OD, ID là kỹ năng nền tảng quan trọng trong ngành vật tư, cơ điện và thi công. Hiểu đúng các thông số này giúp bạn làm việc chính xác với nhà cung cấp, đảm bảo hệ thống kỹ thuật lắp đặt an toàn, kín kẽ và tối ưu chi phí.
