Trong lĩnh vực đường ống, van công nghiệp, khí nén và thủy lực, việc xác định đúng tiêu chuẩn ren là yếu tố quan trọng giúp đảm bảo khả năng kết nối, độ kín và độ bền của hệ thống. Tuy nhiên, nhiều người vẫn nhầm lẫn giữa ren BSP và ren NPT do chúng có kích thước danh nghĩa tương tự nhau nhưng khác biệt về tiêu chuẩn kỹ thuật.
Bài viết dưới đây sẽ cung cấp bảng tra kích thước ren BSP NPT đầy đủ, đồng thời hướng dẫn cách phân biệt, đo kiểm và lựa chọn đúng loại ren phù hợp với nhu cầu sử dụng.
Ren BSP Là Gì?
Ren BSP (British Standard Pipe) là tiêu chuẩn ren đường ống được phát triển tại Anh và hiện được sử dụng rộng rãi tại châu Âu, châu Á cũng như nhiều quốc gia trên thế giới.
Đây là loại ren phổ biến trên các thiết bị như:
- Van bi ren
- Van cầu ren
- Van một chiều ren
- Đồng hồ áp suất
- Bộ lọc Y ren
- Phụ kiện khí nén
Các loại ren BSP phổ biến
BSPP (British Standard Pipe Parallel)
- Ren thẳng
- Ký hiệu G
- Làm kín bằng gioăng hoặc vòng đệm
BSPT (British Standard Pipe Taper)
- Ren côn
- Ký hiệu R
- Làm kín bằng độ côn kết hợp băng tan PTFE
Đặc điểm của ren BSP
- Góc đỉnh ren: 55°
- Tiêu chuẩn xuất xứ từ Anh
- Phổ biến tại Việt Nam
- Dễ dàng tìm kiếm phụ kiện thay thế

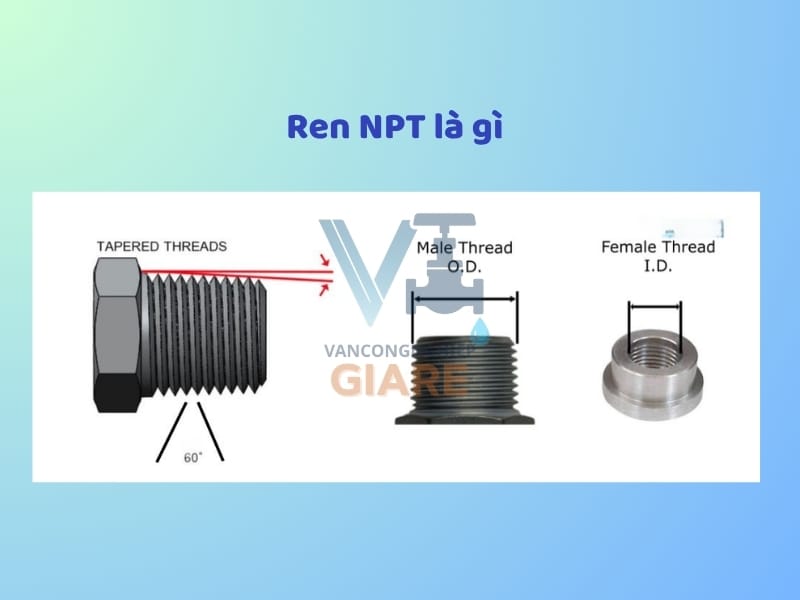

Ren NPT Là Gì?
NPT (National Pipe Thread) là tiêu chuẩn ren đường ống của Mỹ, được sử dụng phổ biến trong các ngành:
- Dầu khí
- Hóa chất
- Thủy lực
- Khí nén
- Thiết bị nhập khẩu từ Hoa Kỳ
Khác với BSP, ren NPT có cấu tạo ren côn nhằm tạo độ kín khi siết chặt.
Đặc điểm của ren NPT
- Góc đỉnh ren: 60°
- Ren côn
- Tự làm kín khi lắp ghép
- Thường sử dụng thêm băng tan PTFE
Ưu điểm của ren NPT
- Khả năng làm kín tốt
- Chịu áp lực cao
- Được sử dụng rộng rãi trên thiết bị tiêu chuẩn Mỹ

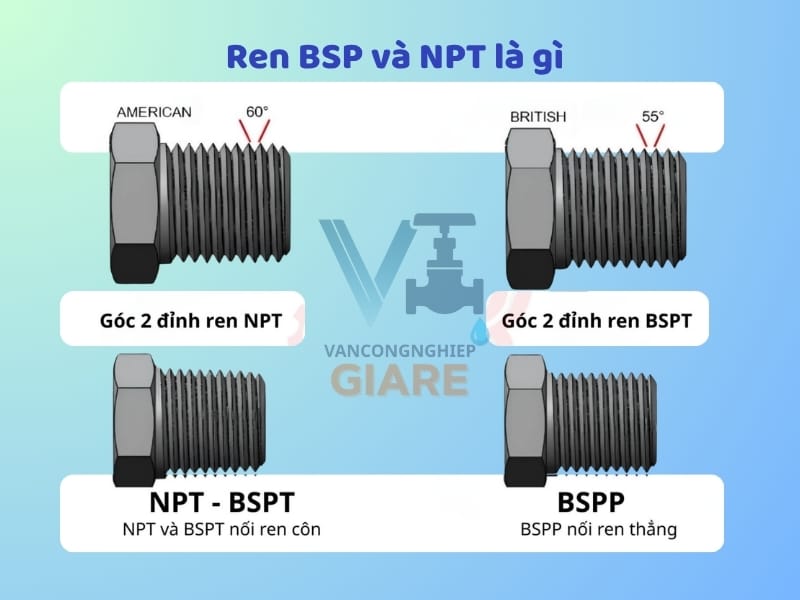

Sự Khác Nhau Giữa Ren BSP Và NPT
Nhiều người cho rằng BSP và NPT có thể thay thế cho nhau. Thực tế, hai loại ren này có nhiều điểm khác biệt.
| Tiêu chí | BSP | NPT |
|---|---|---|
| Tiêu chuẩn | Anh | Mỹ |
| Góc ren | 55° | 60° |
| Kiểu ren | Thẳng hoặc côn | Côn |
| Phương pháp làm kín | Gioăng hoặc ren côn | Ren côn |
| Mức độ phổ biến tại Việt Nam | Rất phổ biến | Khá phổ biến |
Ren BSP Có Lắp Được Với Ren NPT Không?
Trong một số trường hợp, ren BSP và NPT có thể vặn vào nhau vài vòng đầu tiên. Tuy nhiên:
- Góc ren khác nhau
- Bước ren khác nhau
- Độ côn khác nhau
Do đó không nên lắp trực tiếp vì dễ gây:
- Rò rỉ lưu chất
- Hư hỏng ren
- Giảm tuổi thọ thiết bị
Giải pháp tốt nhất là sử dụng đầu chuyển đổi ren chuyên dụng.

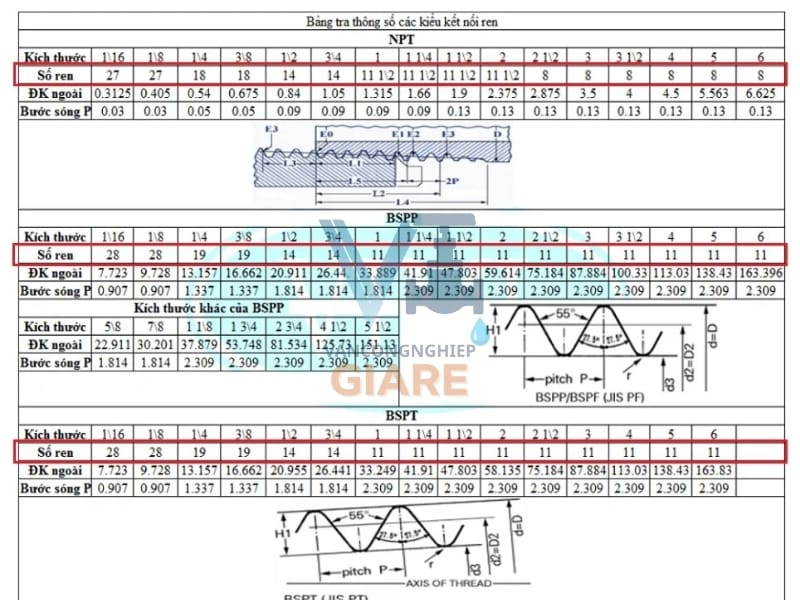

Bảng Tra Kích Thước Ren BSP NPT
Dưới đây là bảng tra kích thước ren BSP NPT được sử dụng phổ biến trong ngành công nghiệp.
Bảng Kích Thước Ren BSP Tiêu Chuẩn
| Kích thước danh nghĩa | Đường kính ngoài (mm) | Số ren/inch (TPI) |
|---|---|---|
| 1/8″ | 9.73 | 28 |
| 1/4″ | 13.16 | 19 |
| 3/8″ | 16.66 | 19 |
| 1/2″ | 20.95 | 14 |
| 3/4″ | 26.44 | 14 |
| 1″ | 33.25 | 11 |
| 1-1/4″ | 41.91 | 11 |
| 1-1/2″ | 47.80 | 11 |
| 2″ | 59.61 | 11 |
Ý Nghĩa Các Thông Số
- Đường kính ngoài (OD): Đường kính thực tế của ren ngoài.
- TPI (Threads Per Inch): Số vòng ren trên một inch chiều dài.
- Kích thước danh nghĩa: Không phải đường kính đo được bằng thước cặp.
Bảng Kích Thước Ren NPT Tiêu Chuẩn
| Kích thước danh nghĩa | Đường kính ngoài (mm) | Số ren/inch (TPI) |
|---|---|---|
| 1/8″ | 10.29 | 27 |
| 1/4″ | 13.72 | 18 |
| 3/8″ | 17.15 | 18 |
| 1/2″ | 21.34 | 14 |
| 3/4″ | 26.67 | 14 |
| 1″ | 33.40 | 11.5 |
| 1-1/4″ | 42.16 | 11.5 |
| 1-1/2″ | 48.26 | 11.5 |
| 2″ | 60.33 | 11.5 |
Từ bảng trên có thể thấy kích thước ren BSP và NPT khá gần nhau nhưng không hoàn toàn giống nhau.
Đây chính là nguyên nhân khiến nhiều người nhầm tưởng hai tiêu chuẩn này có thể thay thế cho nhau.
Bảng Quy Đổi Kích Thước Ren BSP Và NPT
| BSP | NPT tương đương |
|---|---|
| 1/8″ | 1/8″ |
| 1/4″ | 1/4″ |
| 3/8″ | 3/8″ |
| 1/2″ | 1/2″ |
| 3/4″ | 3/4″ |
| 1″ | 1″ |
| 1-1/4″ | 1-1/4″ |
| 1-1/2″ | 1-1/2″ |
| 2″ | 2″ |
Lưu ý rằng đây chỉ là kích thước danh nghĩa tương đương, không đồng nghĩa với việc ren có thể kết nối trực tiếp.
Cách Đo Và Nhận Biết Ren BSP NPT
Để sử dụng chính xác bảng tra kích thước ren BSP NPT, trước tiên cần xác định đúng loại ren đang sử dụng.

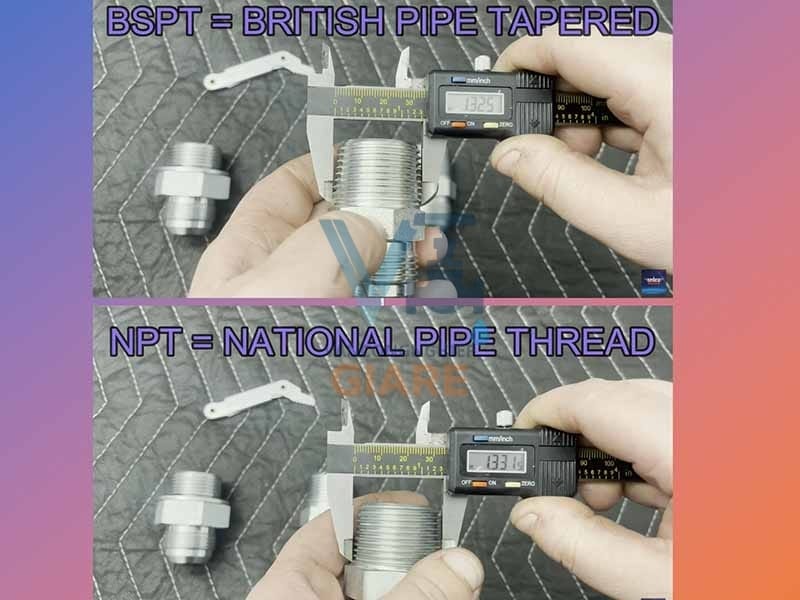

Bước 1: Đo Đường Kính Ren
Sử dụng thước cặp để đo:
- Ren ngoài: đo đường kính lớn nhất.
- Ren trong: đo đường kính nhỏ nhất.
Bước 2: Kiểm Tra Bước Ren
Sử dụng dưỡng đo ren để xác định:
- 11 TPI
- 14 TPI
- 19 TPI
- 28 TPI
Đây là thông số quan trọng để đối chiếu với bảng tra.
Bước 3: Kiểm Tra Góc Ren
- BSP: góc 55°
- NPT: góc 60°
Thông thường cần sử dụng dưỡng ren chuyên dụng để kiểm tra chính xác.
Bước 4: Kiểm Tra Độ Côn
- BSPP: ren thẳng
- BSPT: ren côn
- NPT: ren côn
Đây là cách đơn giản để nhận biết nhanh trong thực tế.
Ứng Dụng Của Ren BSP Và NPT Trong Công Nghiệp
Hệ Thống Van Công Nghiệp
Các loại van thường sử dụng ren BSP:
- Van bi inox
- Van bi đồng
- Van cầu ren
- Van một chiều ren
- Van giảm áp ren
Hệ Thống Khí Nén
Ren BSP và NPT được dùng trên:
- Bộ lọc khí
- Bộ điều áp
- Van điện từ
- Xi lanh khí nén
- Khớp nối nhanh
Thiết Bị Đo Lường
Các thiết bị đo phổ biến sử dụng kết nối ren:
- Đồng hồ áp suất
- Đồng hồ nhiệt độ
- Cảm biến áp suất
- Công tắc áp suất
Hệ Thống Thủy Lực
Ren NPT thường xuất hiện trên:
- Bơm thủy lực
- Van thủy lực
- Bộ nguồn thủy lực
- Thiết bị nhập khẩu từ Mỹ
Những Lưu Ý Khi Lựa Chọn Ren BSP Và NPT
Để tránh sai sót trong quá trình lắp đặt, cần lưu ý:
Không Chọn Theo Đường Kính Đo Được
Ví dụ:
- Ren 1/2″ BSP có đường kính ngoài khoảng 20.95 mm.
- Không phải cứ đo được 21 mm là ren DN20.
Cần đối chiếu với bảng tiêu chuẩn.
Luôn Kiểm Tra Tiêu Chuẩn Thiết Bị
Thiết bị nhập khẩu từ:
- Châu Âu: thường dùng BSP.
- Mỹ: thường dùng NPT.
- Nhật Bản: đa số dùng BSP.
Sử Dụng Đầu Chuyển Ren Khi Cần Thiết
Nếu hệ thống sử dụng hai tiêu chuẩn ren khác nhau, nên dùng:
- Nipple chuyển BSP sang NPT
- Adapter BSP/NPT
- Khớp nối chuyển ren chuyên dụng
Câu Hỏi Thường Gặp
Ren BSP Và NPT Khác Nhau Như Thế Nào?
Khác nhau ở góc ren, bước ren và tiêu chuẩn sản xuất. BSP có góc 55°, trong khi NPT có góc 60°.
Ren BSP Có Lắp Được Với Ren NPT Không?
Không nên lắp trực tiếp vì có thể gây rò rỉ hoặc hỏng ren.
Ren 1/2 BSP Có Đường Kính Bao Nhiêu?
Đường kính ngoài khoảng 20.95 mm.
Làm Sao Phân Biệt BSP Và NPT?
Có thể kiểm tra bằng dưỡng ren, đo bước ren hoặc xác định góc ren.
Kết Luận
Việc hiểu rõ và sử dụng đúng bảng tra kích thước ren BSP NPT giúp lựa chọn chính xác van công nghiệp, phụ kiện đường ống, thiết bị khí nén và thủy lực. Mặc dù BSP và NPT có kích thước danh nghĩa tương tự nhau, nhưng chúng khác biệt về góc ren, bước ren và tiêu chuẩn chế tạo nên không thể thay thế hoàn toàn cho nhau.
Trước khi lắp đặt hoặc đặt mua thiết bị, hãy đối chiếu kích thước thực tế với bảng tra tiêu chuẩn để đảm bảo khả năng kết nối, độ kín và tuổi thọ của toàn bộ hệ thống.
