Mặt bích là phụ kiện quan trọng trong các hệ thống đường ống công nghiệp, giúp kết nối đường ống, van công nghiệp, máy bơm và các thiết bị khác một cách chắc chắn, thuận tiện cho việc bảo trì hoặc thay thế. Tuy nhiên, mỗi tiêu chuẩn mặt bích sẽ có quy cách và kích thước khác nhau. Vì vậy, việc tra cứu bảng kích thước mặt bích là bước cần thiết để lựa chọn đúng sản phẩm, đảm bảo khả năng lắp đặt và vận hành an toàn.
Trong bài viết này, chúng tôi sẽ tổng hợp các tiêu chuẩn mặt bích phổ biến hiện nay gồm JIS, ANSI và DIN, đồng thời cung cấp bảng kích thước tham khảo cùng những lưu ý quan trọng khi lựa chọn.
Mặt Bích Là Gì?

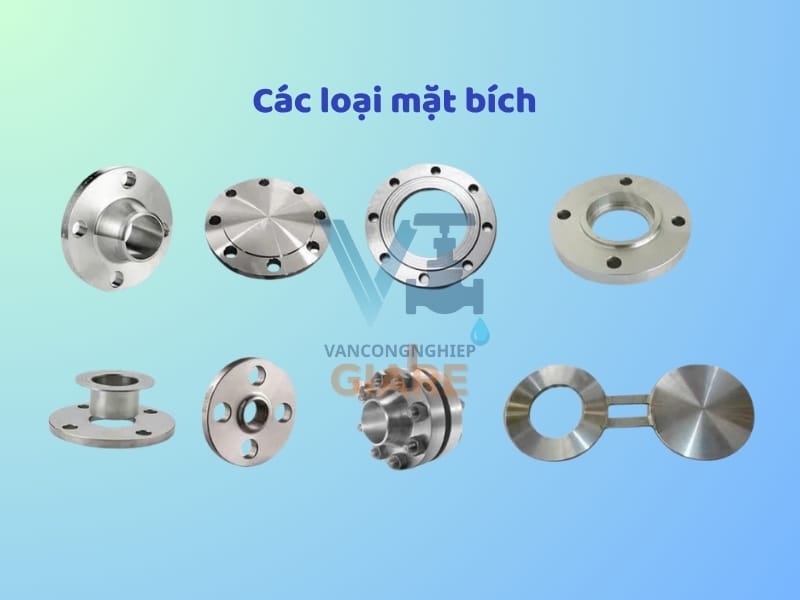

Mặt bích (Flange) là chi tiết cơ khí được sử dụng để kết nối các đoạn đường ống, van, máy bơm hoặc thiết bị trong hệ thống dẫn lưu chất. Liên kết mặt bích thường được thực hiện thông qua bu lông, đai ốc và gioăng làm kín.
Vai trò của mặt bích
- Kết nối đường ống và thiết bị.
- Đảm bảo độ kín cho hệ thống.
- Dễ dàng tháo lắp khi bảo trì.
- Chịu được áp suất và nhiệt độ cao.
- Tăng tính linh hoạt trong thi công.
Mặt bích được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, hơi nóng, khí nén, PCCC, hóa chất, dầu khí và nhiều ngành công nghiệp khác.
Các Tiêu Chuẩn Mặt Bích Phổ Biến Hiện Nay
Hiện nay trên thị trường Việt Nam, ba tiêu chuẩn mặt bích được sử dụng phổ biến nhất là JIS, ANSI và DIN.
Tiêu Chuẩn JIS
JIS (Japanese Industrial Standards) là tiêu chuẩn công nghiệp Nhật Bản.
Các cấp áp lực thường gặp:
- JIS 5K
- JIS 10K
- JIS 16K
- JIS 20K
Trong đó, JIS 10K là tiêu chuẩn được sử dụng nhiều nhất cho các hệ thống nước và van công nghiệp tại Việt Nam.
Tiêu Chuẩn ANSI
ANSI (American National Standards Institute) là tiêu chuẩn của Mỹ.
Các cấp áp lực phổ biến:
- Class 150
- Class 300
- Class 600
ANSI thường được sử dụng trong các hệ thống dầu khí, hóa chất và công nghiệp nặng.
Tiêu Chuẩn DIN
DIN là tiêu chuẩn công nghiệp của Đức, hiện được sử dụng rộng rãi tại châu Âu.
Các cấp áp lực thông dụng:
- PN10
- PN16
- PN25
- PN40
DIN PN16 là tiêu chuẩn phổ biến nhất trong các hệ thống cấp nước và xử lý nước.
Bảng Kích Thước Mặt Bích JIS 10K
JIS 10K là tiêu chuẩn được sử dụng rất nhiều cho các loại van bướm, van cổng, van bi mặt bích và phụ kiện đường ống.

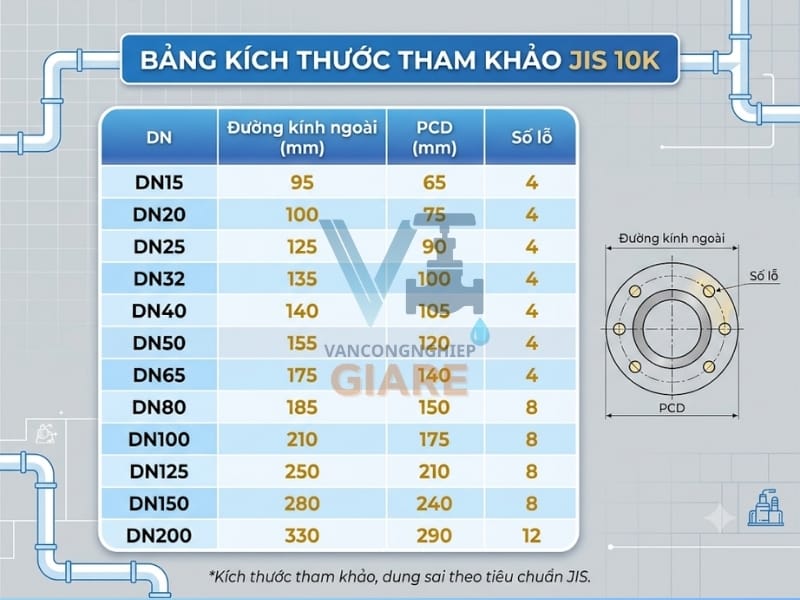

Bảng kích thước tham khảo JIS 10K
Đặc điểm của mặt bích JIS
- Kích thước tính bằng mm.
- Dễ tìm kiếm trên thị trường Việt Nam.
- Giá thành hợp lý.
- Phù hợp cho hệ thống nước, khí nén và hơi áp suất trung bình.
Bảng Kích Thước Mặt Bích ANSI Class 150
ANSI Class 150 là tiêu chuẩn được sử dụng rộng rãi trong ngành dầu khí và các hệ thống công nghiệp theo tiêu chuẩn Mỹ.

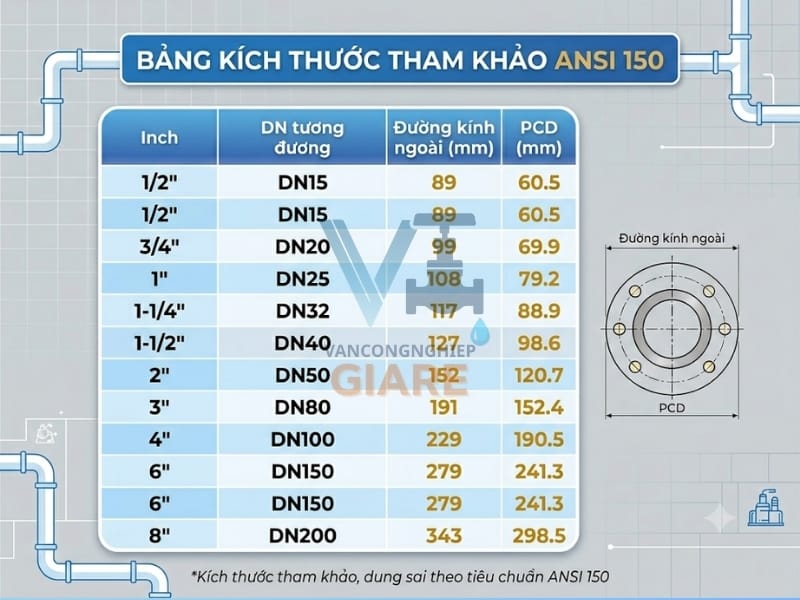

Bảng kích thước ANSI 150 tham khảo
Đặc điểm của ANSI 150
- Sử dụng đơn vị inch.
- Thiết kế phù hợp cho môi trường áp suất cao.
- Được ứng dụng nhiều trong dầu khí và hóa chất.
- Khả năng chịu áp lực tốt hơn so với nhiều tiêu chuẩn thông thường.
Bảng Kích Thước Mặt Bích DIN PN16
DIN PN16 là tiêu chuẩn được sử dụng phổ biến trong các hệ thống cấp nước và xử lý nước tại châu Âu.

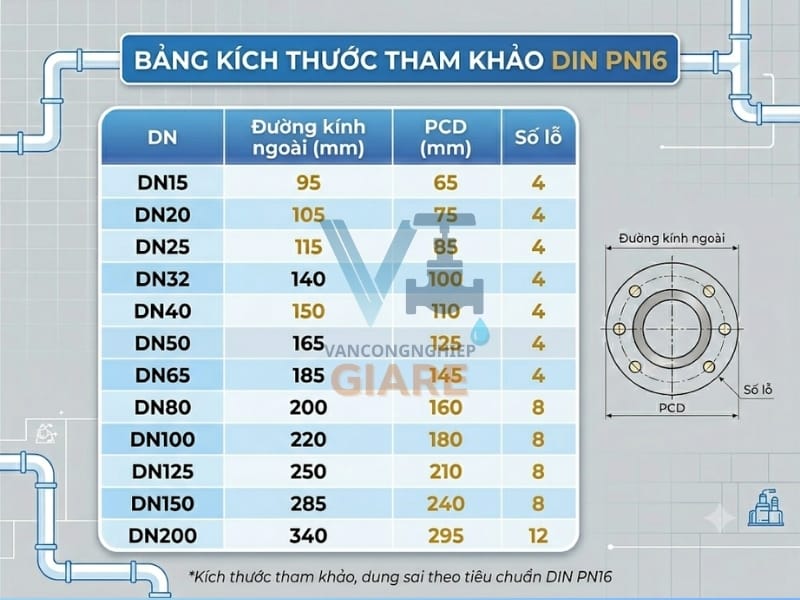

Bảng kích thước DIN PN16 tham khảo
Ưu điểm của DIN PN16
- Độ chính xác cao.
- Dễ đồng bộ với thiết bị châu Âu.
- Chịu áp lực làm việc tới 16 bar.
- Được sử dụng phổ biến trong hệ thống nước sạch và xử lý nước thải.
So Sánh Kích Thước Mặt Bích JIS, ANSI Và DIN
Mặc dù cùng có chức năng kết nối đường ống nhưng kích thước giữa các tiêu chuẩn không hoàn toàn giống nhau.
| Tiêu chí | JIS | ANSI | DIN |
|---|---|---|---|
| Xuất xứ | Nhật Bản | Mỹ | Đức |
| Đơn vị | mm | inch | mm |
| Áp lực phổ biến | 10K | 150LB | PN16 |
| Ứng dụng | Nước, khí nén | Dầu khí | Cấp nước |
| Độ phổ biến tại Việt Nam | Rất cao | Cao | Cao |
Sự khác biệt lớn nhất nằm ở:
- Đường kính ngoài mặt bích.
- Khoảng cách tâm lỗ bu lông (PCD).
- Kích thước lỗ bu lông.
- Độ dày mặt bích.
Do đó, các tiêu chuẩn này thường không thể lắp lẫn cho nhau nếu không có phụ kiện chuyển đổi phù hợp.
Mặt Bích JIS, ANSI Và DIN Có Lắp Chung Được Không?
Đây là câu hỏi được rất nhiều kỹ sư và đơn vị thi công quan tâm.
Câu trả lời là không nên lắp trực tiếp nếu chưa kiểm tra kích thước thực tế.
Nguyên nhân:
- Sai lệch khoảng cách lỗ bu lông.
- Khác số lượng bu lông.
- Độ dày mặt bích không đồng nhất.
- Khả năng chịu áp lực khác nhau.
Trong một số trường hợp đặc biệt, một vài kích thước DN nhỏ có thể gần tương đồng. Tuy nhiên, để đảm bảo an toàn và độ kín của hệ thống, nên sử dụng đúng tiêu chuẩn thiết kế ban đầu.

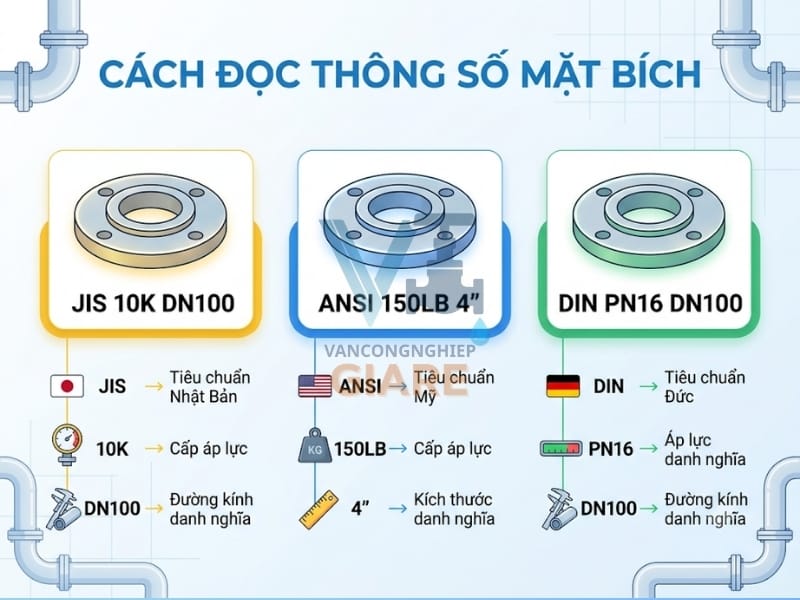

Cách Đọc Thông Số Trên Mặt Bích
Khi tra cứu bảng kích thước mặt bích, bạn sẽ thường gặp các ký hiệu như:
JIS 10K DN100
- JIS: Tiêu chuẩn Nhật Bản.
- 10K: Cấp áp lực.
- DN100: Đường kính danh nghĩa 100 mm.
ANSI 150LB 4″
- ANSI: Tiêu chuẩn Mỹ.
- 150LB: Cấp áp lực.
- 4″: Kích thước danh nghĩa 4 inch.
DIN PN16 DN100
- DIN: Tiêu chuẩn Đức.
- PN16: Áp lực danh nghĩa 16 bar.
- DN100: Đường kính danh nghĩa 100 mm.
Việc hiểu rõ các ký hiệu này sẽ giúp lựa chọn mặt bích chính xác hơn khi đặt hàng hoặc thay thế thiết bị.
Cách Lựa Chọn Mặt Bích Phù Hợp
Lựa chọn theo môi chất
- Nước sạch: Gang, thép mạ kẽm.
- Hơi nóng: Thép carbon.
- Khí nén: Gang hoặc thép.
- Hóa chất: Inox 304, inox 316.
Lựa chọn theo áp suất
- PN10 hoặc JIS 5K: Áp thấp.
- PN16 hoặc JIS 10K: Áp trung bình.
- ANSI 300 hoặc PN25 trở lên: Áp suất cao.
Lựa chọn theo tiêu chuẩn hệ thống
Nên đồng bộ tiêu chuẩn mặt bích với:
- Van công nghiệp.
- Đường ống.
- Máy bơm.
- Thiết bị đo lường.
Điều này giúp quá trình lắp đặt thuận lợi và hạn chế phát sinh chi phí chuyển đổi.
Kết Luận
Việc tra cứu bảng kích thước mặt bích là bước quan trọng giúp lựa chọn đúng sản phẩm cho hệ thống đường ống. Hiện nay, ba tiêu chuẩn phổ biến nhất gồm JIS, ANSI và DIN, mỗi loại có quy cách riêng về kích thước, số lượng lỗ bu lông và khả năng chịu áp lực.
Trước khi mua mặt bích hoặc van mặt bích, bạn nên xác định rõ tiêu chuẩn đang sử dụng trong hệ thống để tránh sai lệch khi lắp đặt. Đồng thời, nên tham khảo bảng kích thước chi tiết từ nhà sản xuất hoặc đơn vị cung cấp để đảm bảo độ chính xác cao nhất.
