Trong các hệ thống đường ống công nghiệp như nồi hơi, khí nén hay bình áp lực, việc kiểm soát áp suất luôn là yếu tố quan trọng để đảm bảo an toàn và ổn định vận hành. Đây chính là lý do van an toàn trở thành thiết bị không thể thiếu. Vậy cấu tạo van an toàn gồm những gì? Nguyên lý van an toàn hoạt động ra sao để có thể tự động xả áp khi cần thiết? Trong bài viết này, chúng tôi sẽ giúp bạn hiểu rõ chi tiết từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn loại van phù hợp với từng hệ thống thực tế.

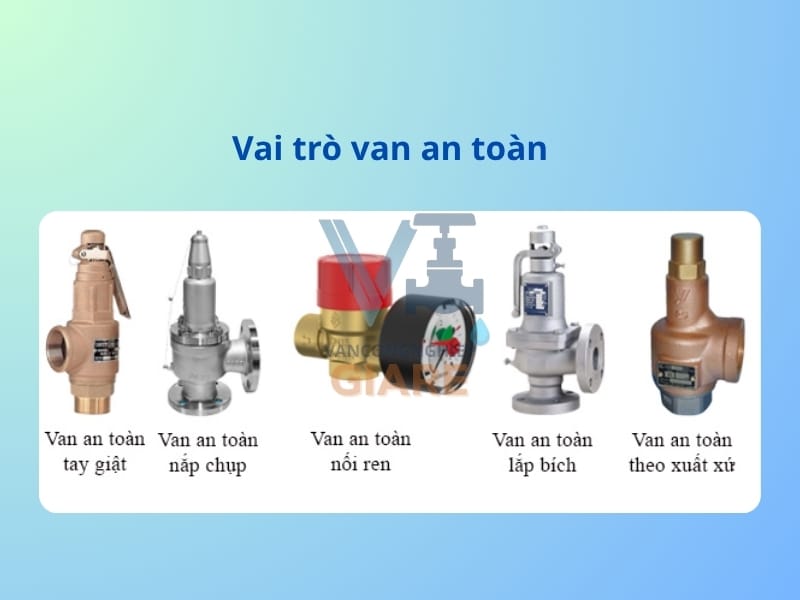

Vai trò van an toàn trong hệ thống áp lực?
Trong các hệ thống công nghiệp như nồi hơi, khí nén hay bình áp lực, việc kiểm soát áp suất là yếu tố sống còn. Đây là lúc van an toàn phát huy vai trò quan trọng của mình.
Van an toàn là thiết bị có chức năng tự động xả áp khi áp suất vượt quá mức cho phép, giúp bảo vệ:
- Đường ống
- Thiết bị
- Con người vận hành
Nếu không có van an toàn, khi áp suất tăng quá cao có thể gây:
- Nổ bình áp lực
- Hư hỏng hệ thống
- Nguy hiểm nghiêm trọng
👉 Vì vậy, trong nhiều hệ thống, van an toàn không phải lựa chọn – mà là bắt buộc.
Phân loại van an toàn theo cấu tạo và nguyên lý hoạt động
Dựa vào cấu tạo và cách hoạt động, van an toàn được chia thành 3 loại chính:
- Van an toàn lò xo (phổ biến nhất)
- Van an toàn pilot (độ chính xác cao)
- Van an toàn đối trọng (ít dùng)
Mỗi loại có cấu tạo và nguyên lý riêng, phù hợp với từng hệ thống khác nhau.

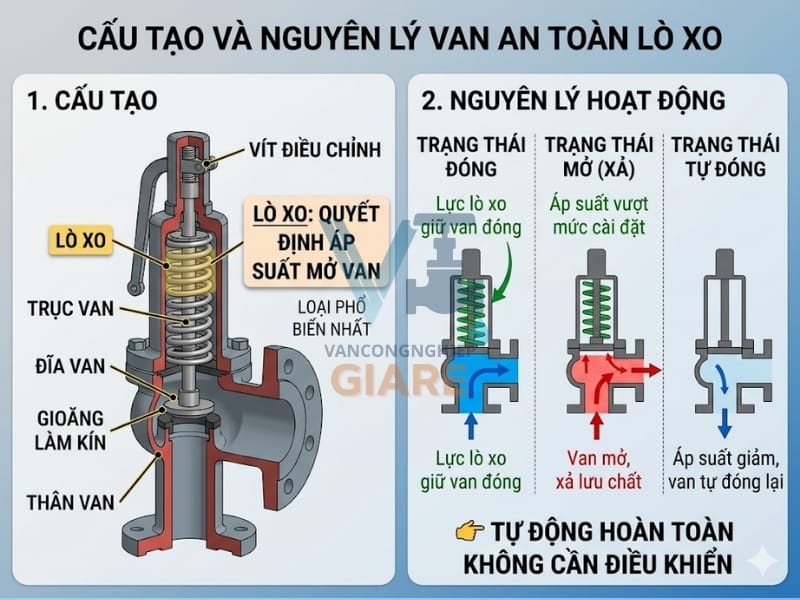

Cấu tạo và nguyên lý van an toàn lò xo
Cấu tạo van an toàn lò xo
Van an toàn lò xo là loại được sử dụng phổ biến nhất hiện nay. Cấu tạo gồm:
- Thân van: phần chịu áp lực chính
- Đĩa van: đóng/mở dòng lưu chất
- Lò xo: tạo lực giữ van ở trạng thái đóng
- Trục van: truyền lực
- Vít điều chỉnh: cài đặt áp suất
- Gioăng làm kín: chống rò rỉ
👉 Điểm quan trọng nhất của loại này là lò xo quyết định áp suất mở van.
Nguyên lý hoạt động van an toàn lò xo
Nguyên lý hoạt động dựa trên sự cân bằng lực:
- Khi áp suất thấp → lực lò xo giữ van đóng
- Khi áp suất tăng vượt mức cài đặt → van mở
- Lưu chất được xả ra ngoài
- Khi áp suất giảm → van tự đóng lại
👉 Đây là cơ chế hoàn toàn tự động, không cần điện hay điều khiển.

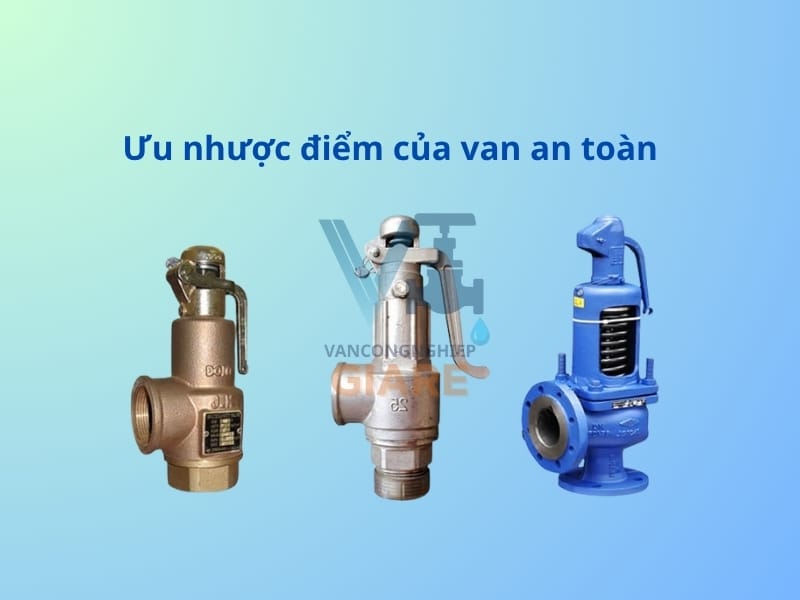

Ưu điểm và ứng dụng
Ưu điểm:
- Giá thành hợp lý
- Dễ lắp đặt
- Phổ biến, dễ thay thế
Ứng dụng:
- Hệ thống nước
- Hệ thống hơi
- Hệ thống khí nén
👉 Đây là lựa chọn mặc định cho 80% hệ thống hiện nay.

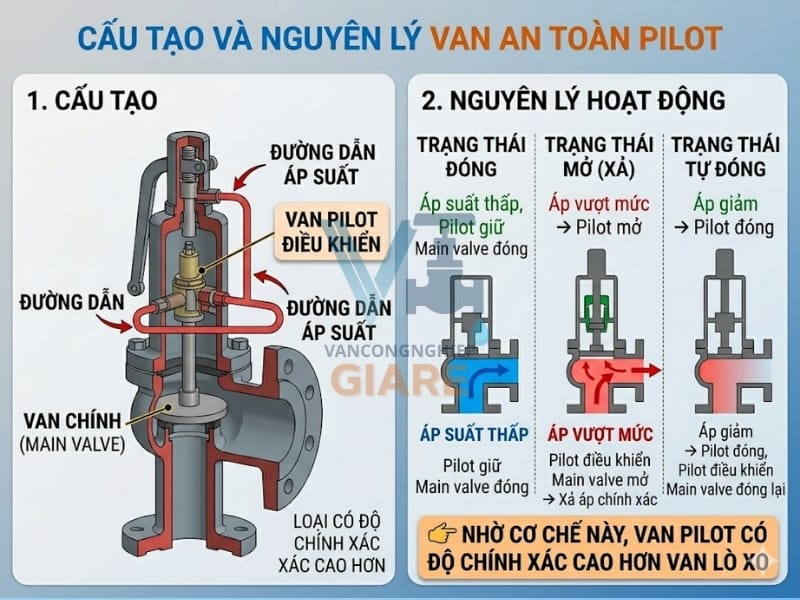

Cấu tạo và nguyên lý van an toàn pilot
Cấu tạo van an toàn pilot
Van pilot có cấu tạo phức tạp hơn, gồm:
- Van chính (main valve)
- Van pilot điều khiển
- Đường dẫn áp suất
👉 Van pilot đóng vai trò “cảm biến và điều khiển”.
Nguyên lý hoạt động van an toàn pilot
- Van pilot nhận tín hiệu áp suất
- Khi áp vượt mức → pilot mở
- Điều khiển van chính mở theo
- Xả áp chính xác hơn
👉 Nhờ cơ chế này, van pilot có độ chính xác cao hơn van lò xo.
Ưu điểm và ứng dụng
Ưu điểm:
- Độ chính xác cao
- Ổn định trong hệ lớn
- Ít bị ảnh hưởng bởi rung động
Ứng dụng:
- Nhà máy lớn
- Hệ thống áp suất cao
- Ngành dầu khí

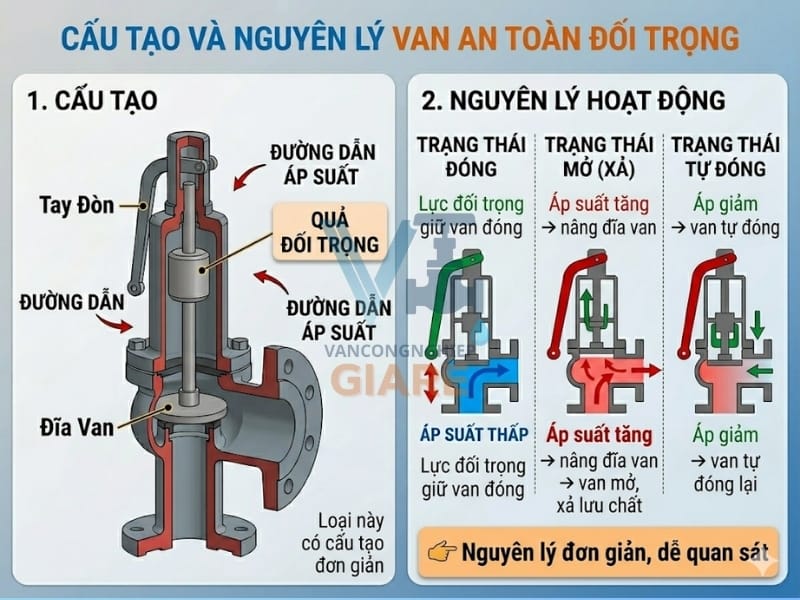

Cấu tạo và nguyên lý van an toàn đối trọng
Cấu tạo van an toàn đối trọng
Loại này có cấu tạo đơn giản:
- Đĩa van
- Tay đòn
- Quả đối trọng
Nguyên lý hoạt động van an toàn đối trọng
- Áp suất tăng → nâng đĩa van
- Thắng lực trọng lượng → van mở
- Áp giảm → đóng lại
👉 Nguyên lý đơn giản, dễ quan sát.
Ưu điểm và ứng dụng
Ưu điểm:
- Dễ kiểm tra
- Cấu tạo đơn giản
Nhược điểm:
- Độ chính xác thấp
- Dễ bị ảnh hưởng môi trường
Ứng dụng:
- Hệ áp thấp
- Ít dùng trong công nghiệp hiện đại
So sánh nhanh 3 loại van an toàn phổ biến
| Tiêu chí | Van lò xo | Van pilot | Van đối trọng |
|---|---|---|---|
| Độ chính xác | Trung bình | Cao | Thấp |
| Giá thành | Thấp | Cao | Trung bình |
| Độ phổ biến | Rất cao | Trung bình | Thấp |
| Ứng dụng | Đa dạng | Công nghiệp lớn | Hệ đơn giản |
Nên chọn loại van an toàn nào cho hệ thống?
Việc lựa chọn đúng loại van an toàn giúp:
✔ Tăng độ bền hệ thống
✔ Giảm rủi ro
✔ Tiết kiệm chi phí
Gợi ý chọn nhanh:
- Hệ nước thông thường → Van lò xo
- Hệ hơi → Van lò xo hoặc pilot
- Hệ áp suất cao → Van pilot
- Hệ đơn giản → Van lò xo
Checklist chọn van an toàn:
- Áp suất hệ thống bao nhiêu?
- Lưu chất là gì (nước, hơi, khí)?
- Nhiệt độ làm việc?
- Kích thước đường ống?
👉 Trả lời đúng 4 câu này = chọn đúng 80% van.
Một số lưu ý quan trọng khi sử dụng van an toàn
- Không chọn sai áp suất cài đặt
- Không dùng van kém chất lượng
- Không bỏ qua việc kiểm định
👉 Đây là thiết bị an toàn → không nên tiết kiệm sai chỗ
Kết luận
Hiểu rõ cấu tạo van an toàn và nguyên lý hoạt động van an toàn sẽ giúp bạn:
✔ Chọn đúng loại van cho hệ thống
✔ Tránh lỗi khi vận hành
✔ Tăng tuổi thọ thiết bị
✔ Đảm bảo an toàn
Trong đó:
- Van lò xo → phổ biến nhất
- Van pilot → chính xác cao
- Van đối trọng → ít dùng
👉 Mỗi loại phù hợp với từng hệ thống khác nhau.
