Trong lĩnh vực đường ống và van công nghiệp, các thông số áp suất như PN, Bar và PSI xuất hiện trên hầu hết các loại van, mặt bích, phụ kiện và thiết bị đo áp suất. Tuy nhiên, không phải ai cũng hiểu rõ ý nghĩa của các ký hiệu này cũng như cách quy đổi giữa chúng. Việc nắm được bảng quy đổi PN sang Bar, PSI sẽ giúp kỹ sư, nhà thầu và người sử dụng lựa chọn thiết bị phù hợp với áp suất vận hành của hệ thống, đảm bảo an toàn và tối ưu chi phí đầu tư.
Bài viết dưới đây sẽ giúp bạn hiểu rõ PN là gì, mối liên hệ giữa PN với Bar và PSI, đồng thời cung cấp bảng quy đổi chi tiết để dễ dàng tra cứu khi cần.
PN Là Gì?
PN là viết tắt của cụm từ Pressure Nominal hoặc Nominal Pressure, được hiểu là áp suất danh nghĩa của thiết bị.
Thông số PN thường được sử dụng trên:
- Van công nghiệp
- Mặt bích
- Phụ kiện đường ống
- Đồng hồ áp suất
- Thiết bị áp lực
Ví dụ:
- PN10
- PN16
- PN25
- PN40
- PN63
Con số phía sau ký hiệu PN biểu thị mức áp suất danh nghĩa mà thiết bị được thiết kế để làm việc trong điều kiện tiêu chuẩn.
Chẳng hạn:
- PN10 tương đương áp suất danh nghĩa 10 Bar
- PN16 tương đương áp suất danh nghĩa 16 Bar
- PN25 tương đương áp suất danh nghĩa 25 Bar
- PN40 tương đương áp suất danh nghĩa 40 Bar
Tuy nhiên, cần lưu ý rằng PN là cấp áp suất danh nghĩa chứ không hoàn toàn là áp suất làm việc tối đa trong mọi điều kiện nhiệt độ.
Bar Và PSI Là Gì?
Đơn Vị Bar
Bar là đơn vị đo áp suất được sử dụng phổ biến tại Việt Nam, châu Âu và nhiều quốc gia trên thế giới.
Quy đổi cơ bản:
- 1 Bar = 100.000 Pascal (Pa)
- 1 Bar ≈ 0,1 MPa
Trong ngành cấp thoát nước và hệ thống HVAC, đơn vị Bar được sử dụng rất phổ biến để biểu thị áp suất làm việc của hệ thống.
Đơn Vị PSI
PSI là viết tắt của:
Pounds per Square Inch
Đây là đơn vị áp suất phổ biến tại Mỹ, Canada và các quốc gia sử dụng hệ đo lường Anh – Mỹ.
PSI thường xuất hiện trên:
- Đồng hồ áp suất
- Máy nén khí
- Thiết bị nhập khẩu từ Mỹ
- Hệ thống khí nén
Quy đổi cơ bản:
- 1 Bar ≈ 14,5 PSI
- 1 PSI ≈ 0,06895 Bar
Mối Quan Hệ Giữa PN, Bar Và PSI
Trong thực tế, giá trị PN thường được quy đổi tương ứng sang Bar.
Ví dụ:
| PN | Bar |
|---|---|
| PN10 | 10 Bar |
| PN16 | 16 Bar |
| PN25 | 25 Bar |
| PN40 | 40 Bar |
Sau đó từ Bar có thể tiếp tục quy đổi sang PSI.
Công thức:
PSI = Bar × 14,5038
Ví dụ:
- PN16 = 16 Bar
- 16 × 14,5038 = 232 PSI
Như vậy:
PN16 ≈ 232 PSI
Việc hiểu mối quan hệ này giúp người dùng dễ dàng lựa chọn van và phụ kiện khi làm việc với các tiêu chuẩn khác nhau.
Bảng Quy Đổi PN Sang Bar, PSI Chi Tiết
Dưới đây là bảng quy đổi PN sang Bar và PSI được sử dụng phổ biến trong ngành công nghiệp.
| Cấp PN | Bar | PSI |
|---|---|---|
| PN6 | 6 Bar | 87 PSI |
| PN10 | 10 Bar | 145 PSI |
| PN16 | 16 Bar | 232 PSI |
| PN20 | 20 Bar | 290 PSI |
| PN25 | 25 Bar | 363 PSI |
| PN40 | 40 Bar | 580 PSI |
| PN50 | 50 Bar | 725 PSI |
| PN63 | 63 Bar | 914 PSI |
| PN100 | 100 Bar | 1450 PSI |
| PN160 | 160 Bar | 2321 PSI |
Đây là bảng quy đổi nhanh thường được kỹ sư cơ điện, kỹ sư đường ống và đơn vị thi công sử dụng để tra cứu trong quá trình lựa chọn thiết bị.

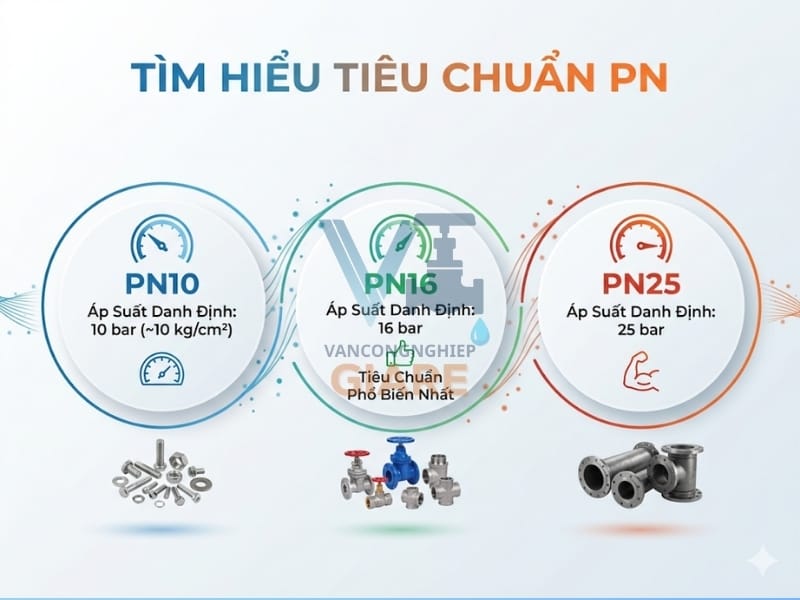

Ý Nghĩa Của Các Cấp PN Thông Dụng
PN10
PN10 là cấp áp suất thấp, thường dùng cho:
- Hệ thống cấp nước dân dụng
- Hệ thống tưới tiêu
- Đường ống HDPE
- Hệ thống nước lạnh
Áp suất tối đa danh nghĩa:
10 Bar (145 PSI)
PN16
PN16 là cấp áp suất phổ biến nhất trên thị trường hiện nay.
Ứng dụng:
- Hệ thống nước sạch
- Hệ thống phòng cháy chữa cháy
- Hệ thống HVAC
- Chiller
- Nhà máy xử lý nước
Áp suất danh nghĩa:
16 Bar (232 PSI)
PN25
PN25 thường được sử dụng trong:
- Hệ thống khí nén
- Đường ống dầu
- Hơi nóng áp suất trung bình
- Nhà máy công nghiệp
Áp suất danh nghĩa:
25 Bar (363 PSI)
PN40
Đây là cấp áp suất cao.
Ứng dụng:
- Nhà máy hóa chất
- Nhà máy nhiệt điện
- Hệ thống hơi nóng
- Dầu khí
Áp suất danh nghĩa:
40 Bar (580 PSI)

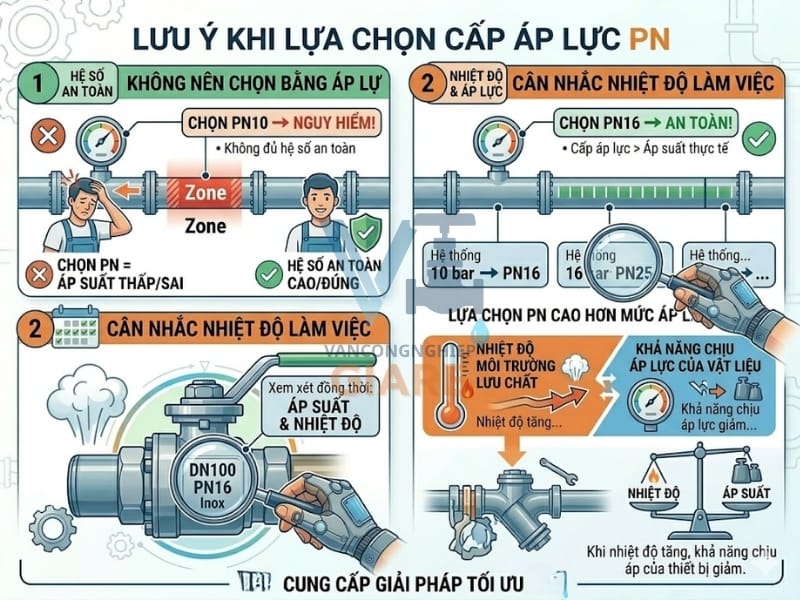

Cách Lựa Chọn Van Theo Cấp PN
Việc lựa chọn đúng cấp PN giúp hệ thống hoạt động ổn định và hạn chế rủi ro trong quá trình vận hành.
Chọn Theo Áp Suất Thực Tế
Nguyên tắc chung là:
Áp suất làm việc của hệ thống nên thấp hơn áp suất danh nghĩa của van.
Ví dụ:
| Áp suất hệ thống | Nên chọn |
|---|---|
| 6 Bar | PN10 |
| 10 Bar | PN16 |
| 15 Bar | PN16 hoặc PN25 |
| 20 Bar | PN25 |
| 35 Bar | PN40 |
Thông thường nên dự phòng khoảng 20 – 30% để đảm bảo an toàn.
Chọn Theo Nhiệt Độ Làm Việc
Nhiều người cho rằng van PN16 có thể luôn chịu được 16 Bar trong mọi điều kiện. Đây là quan niệm chưa chính xác.
Khi nhiệt độ môi chất tăng:
- Độ bền vật liệu giảm
- Khả năng chịu áp giảm
- Áp suất làm việc cho phép giảm theo
Do đó cần tham khảo bảng áp suất – nhiệt độ của nhà sản xuất.
Chọn Theo Môi Chất
Mỗi loại môi chất sẽ có yêu cầu khác nhau:
Nước sạch
Thường sử dụng:
- PN10
- PN16
Khí nén
Thường sử dụng:
- PN16
- PN25
Hơi nóng
Thường sử dụng:
- PN25
- PN40
Hóa chất
Cần lựa chọn dựa trên:
- Áp suất
- Nhiệt độ
- Khả năng chống ăn mòn của vật liệu

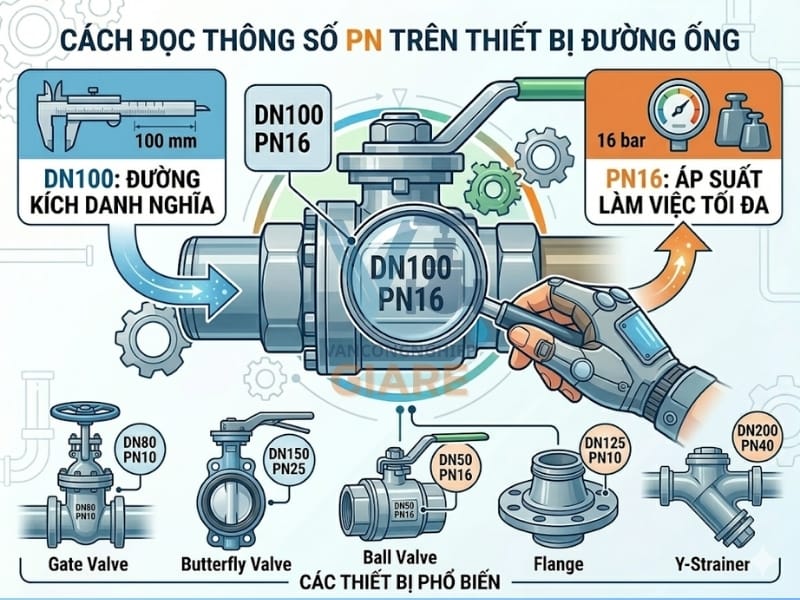

Những Sai Lầm Thường Gặp Khi Đọc Thông Số PN
Chọn Van Có PN Bằng Áp Suất Hệ Thống
Ví dụ:
Hệ thống hoạt động ở 16 Bar nhưng lại chọn van PN16.
Trong trường hợp áp suất tăng đột biến hoặc xuất hiện hiện tượng búa nước, thiết bị có thể bị hư hỏng.
Giải pháp:
Nên chọn PN25 để có hệ số an toàn cao hơn.
Chỉ Quan Tâm Đến PN Mà Bỏ Qua Nhiệt Độ
Áp suất và nhiệt độ luôn có mối quan hệ mật thiết.
Một số loại van có thể đạt PN16 ở 20°C nhưng chỉ còn khả năng chịu 12 – 13 Bar khi nhiệt độ lên tới 180°C.
Không Đồng Bộ Tiêu Chuẩn Mặt Bích
Trên thực tế:
- Mặt bích PN10
- Mặt bích PN16
- Mặt bích PN25
Có khoảng cách lỗ bulong khác nhau.
Do đó cần kiểm tra kỹ tiêu chuẩn kết nối trước khi lắp đặt.
Câu Hỏi Thường Gặp
PN16 bằng bao nhiêu PSI?
PN16 tương đương:
16 Bar ≈ 232 PSI
PN25 bằng bao nhiêu PSI?
PN25 tương đương:
25 Bar ≈ 363 PSI
PN40 bằng bao nhiêu PSI?
PN40 tương đương:
40 Bar ≈ 580 PSI
PN Có Phải Là Áp Suất Làm Việc Tối Đa Không?
Không hoàn toàn.
PN là áp suất danh nghĩa được xác định trong điều kiện tiêu chuẩn. Áp suất làm việc thực tế còn phụ thuộc vào:
- Nhiệt độ
- Vật liệu
- Tiêu chuẩn sản xuất
- Điều kiện vận hành
Kết Luận
Việc hiểu và sử dụng đúng bảng quy đổi PN sang Bar, PSI là kiến thức quan trọng đối với kỹ sư, nhà thầu cơ điện và người vận hành hệ thống đường ống. Thông qua bảng quy đổi, bạn có thể nhanh chóng xác định khả năng chịu áp của van công nghiệp, mặt bích và phụ kiện, từ đó lựa chọn thiết bị phù hợp với điều kiện làm việc thực tế.
