Để lựa chọn đúng loại van phù hợp với từng môi trường làm việc, việc tìm hiểu phân loại van bướm là điều rất cần thiết. Trên thực tế, van bướm có thể được phân chia theo nhiều tiêu chí khác nhau như cơ chế vận hành, vật liệu chế tạo hoặc kiểu kết nối với đường ống.
Việc nắm rõ các loại van bướm và ứng dụng thực tế sẽ giúp người sử dụng lựa chọn đúng thiết bị cho hệ thống, từ đó đảm bảo hiệu quả vận hành cũng như tối ưu chi phí đầu tư và bảo trì.

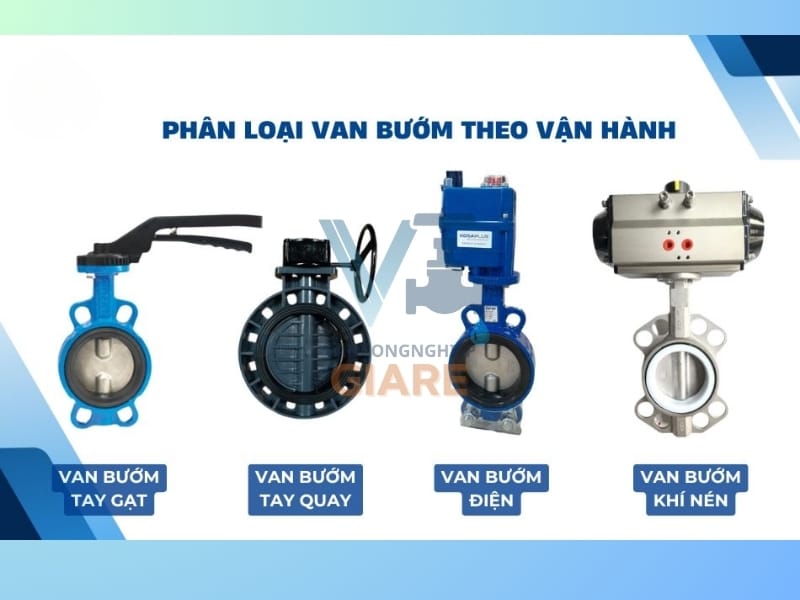

Phân loại van bướm theo cơ chế vận hành
Trong thực tế lắp đặt đường ống, cách phân loại phổ biến nhất là dựa vào phương thức điều khiển đóng mở van. Mỗi loại cơ chế vận hành sẽ phù hợp với quy mô hệ thống khác nhau.

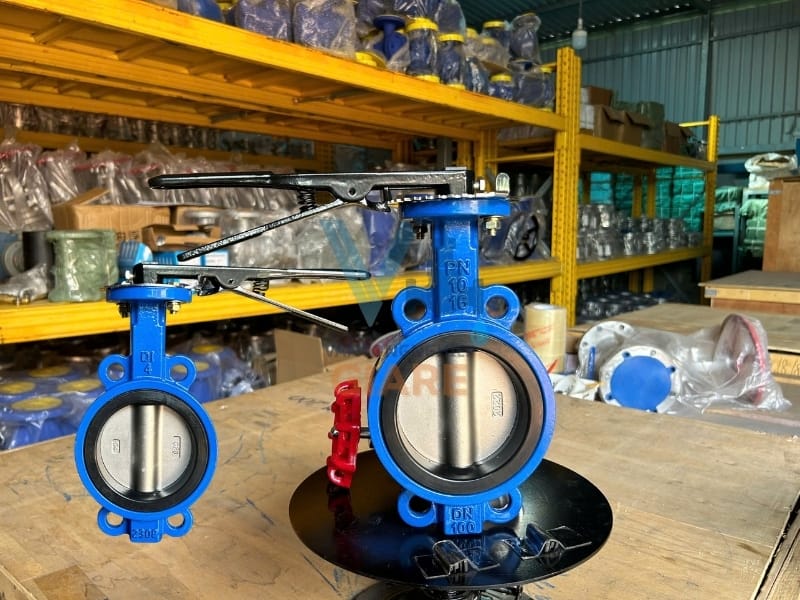

Van bướm tay gạt
Van bướm tay gạt là dòng van có thiết kế đơn giản và được sử dụng rộng rãi trong các hệ thống đường ống nhỏ hoặc trung bình.
Người vận hành điều khiển van thông qua một cần gạt được gắn trực tiếp trên thân van. Khi tay gạt được xoay, trục van sẽ quay theo và làm cho đĩa van thay đổi vị trí đóng mở.
Ưu điểm lớn nhất của loại van này là cấu tạo gọn nhẹ và thao tác nhanh. Chỉ cần xoay khoảng 90 độ là có thể đóng hoặc mở hoàn toàn dòng chảy.
Trong thực tế, van bướm tay gạt thường được sử dụng trong:
- hệ thống cấp nước sinh hoạt
- hệ thống điều hòa không khí (HVAC)
- hệ thống tưới tiêu
- hệ thống phòng cháy chữa cháy quy mô nhỏ
Do giá thành thấp và dễ bảo trì nên loại van này thường được lắp đặt trong các hệ thống không yêu cầu tự động hóa.

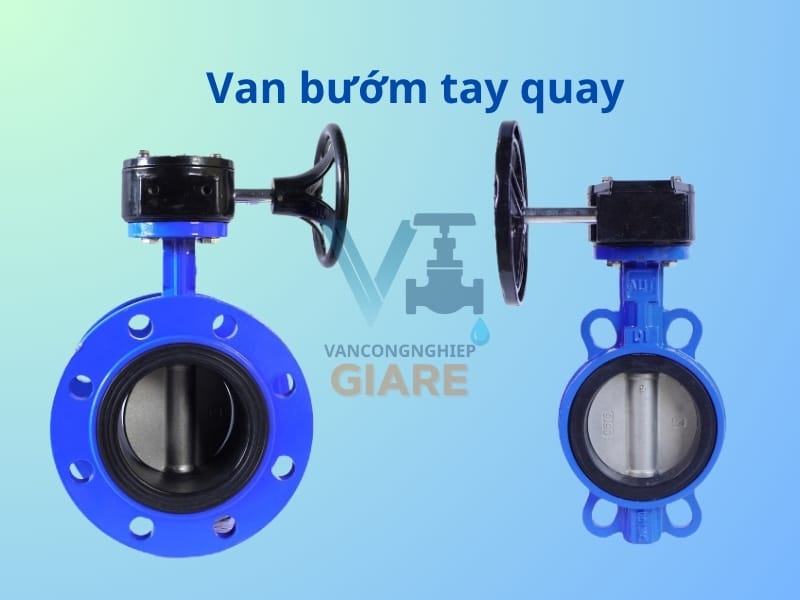

Van bướm tay quay
Khi kích thước đường ống lớn, lực cần thiết để đóng mở van cũng tăng lên. Trong trường hợp này, van bướm tay quay sẽ được sử dụng thay cho tay gạt.
Điểm khác biệt của loại van này là phần hộp số giảm lực được gắn trên thân van. Người vận hành sẽ xoay vô lăng, lực quay được truyền qua hệ thống bánh răng bên trong hộp số trước khi tác động lên trục van.
Nhờ cơ chế này, việc vận hành các van có kích thước lớn trở nên nhẹ nhàng và chính xác hơn.
Van bướm tay quay thường được lắp đặt trong:
- hệ thống cấp nước công nghiệp
- nhà máy xử lý nước
- đường ống cấp nước đô thị
- các hệ thống đường ống lớn trong nhà máy
Loại van này đặc biệt phù hợp với những vị trí cần điều chỉnh lưu lượng ổn định.

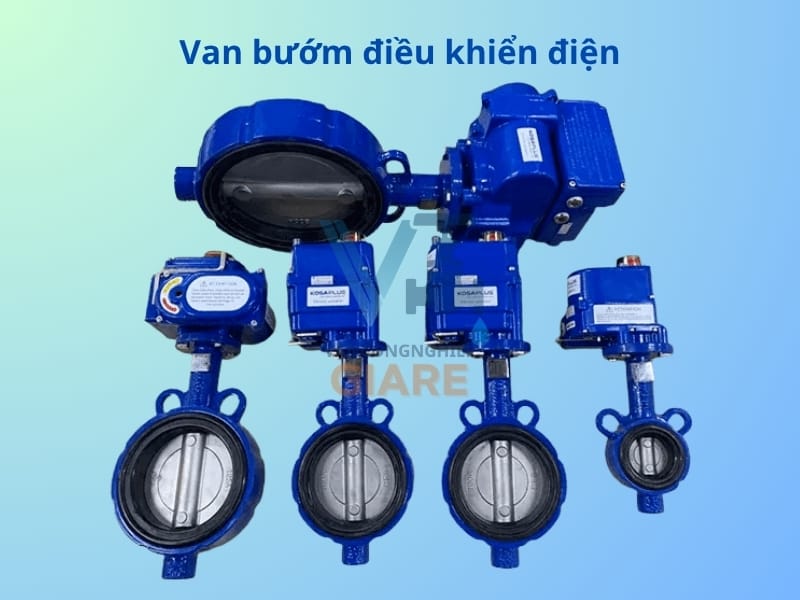

Van bướm điều khiển điện
Trong các hệ thống hiện đại, việc vận hành thủ công không còn phù hợp, đặc biệt khi hệ thống cần điều khiển từ xa hoặc tự động hóa.
Van bướm điều khiển điện được thiết kế để giải quyết vấn đề này. Trên thân van sẽ lắp thêm một bộ truyền động điện bao gồm motor, hộp số và bảng điều khiển.
Khi nhận tín hiệu điện từ hệ thống điều khiển trung tâm, motor sẽ quay và làm xoay trục van, từ đó điều chỉnh vị trí của đĩa van.
Ưu điểm của van bướm điện:
- có thể điều khiển từ xa
- hoạt động ổn định
- phù hợp hệ thống tự động hóa
Loại van này thường được sử dụng trong:
- nhà máy sản xuất
- hệ thống xử lý nước
- hệ thống HVAC trong tòa nhà lớn
- dây chuyền sản xuất tự động

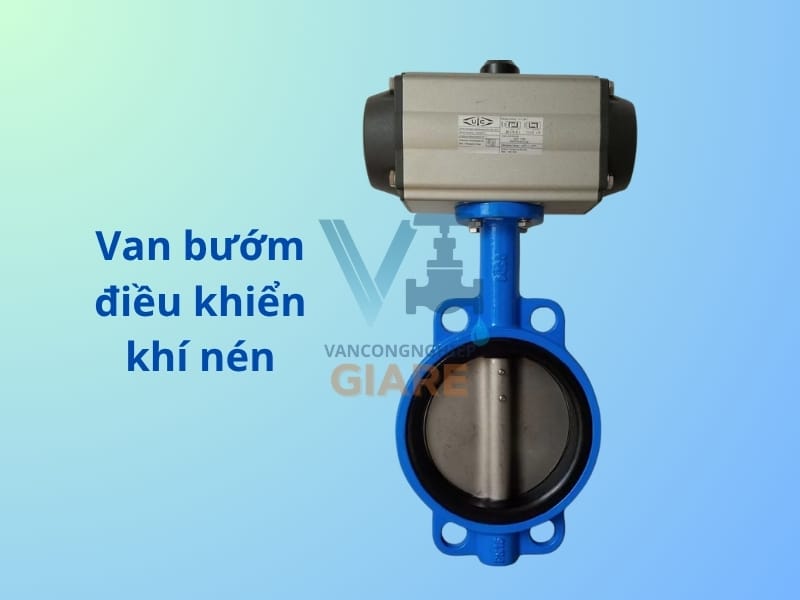

Van bướm điều khiển khí nén
Bên cạnh truyền động điện, nhiều hệ thống công nghiệp còn sử dụng khí nén để vận hành van.
Van bướm khí nén hoạt động nhờ áp lực khí nén tác động lên piston bên trong bộ truyền động. Khi piston di chuyển, trục van sẽ xoay và kéo theo đĩa van đóng hoặc mở.
So với van điện, van khí nén có một số ưu điểm nổi bật:
- tốc độ đóng mở nhanh
- hoạt động ổn định trong môi trường công nghiệp
- tuổi thọ cao
Nhờ những ưu điểm này, van bướm khí nén thường được sử dụng trong:
- nhà máy thực phẩm
- ngành hóa chất
- hệ thống khí nén
- dây chuyền sản xuất tự động

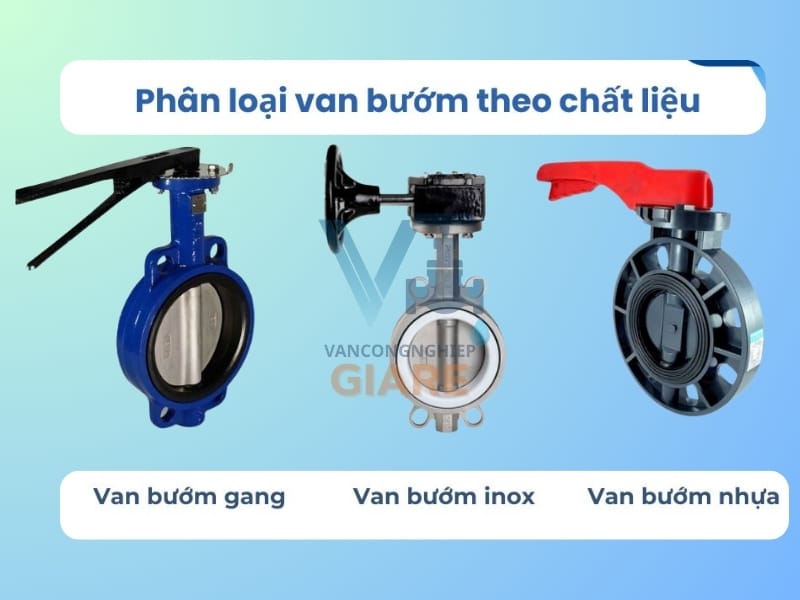

Phân loại van bướm theo vật liệu
Ngoài cơ chế vận hành, van bướm còn được phân loại dựa trên vật liệu chế tạo thân van. Vật liệu khác nhau sẽ quyết định khả năng chịu áp lực, nhiệt độ và chống ăn mòn của van.
Van bướm gang
Đây là loại van phổ biến nhất trên thị trường hiện nay. Thân van được chế tạo từ gang và thường được phủ thêm lớp epoxy để tăng khả năng chống ăn mòn.
Ưu điểm của van bướm gang là:
- giá thành hợp lý
- độ bền cao
- phù hợp nhiều hệ thống nước
Loại van này thường được sử dụng trong hệ thống:
- cấp nước
- phòng cháy chữa cháy
- HVAC
- xử lý nước
Van bướm inox
Van bướm inox được sử dụng trong những môi trường yêu cầu khả năng chống ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt.
Thân van và đĩa van thường được làm từ inox 304 hoặc inox 316, giúp thiết bị có độ bền cao và hạn chế gỉ sét.
Ứng dụng phổ biến của van bướm inox gồm:
- nhà máy thực phẩm
- nhà máy dược phẩm
- hệ thống nước sạch
- hệ thống hóa chất
Van bướm thép
Van bướm thép thường được sử dụng trong các hệ thống có áp suất hoặc nhiệt độ cao.
Nhờ độ bền cơ học tốt, loại van này có thể hoạt động ổn định trong môi trường khắc nghiệt như:
- hệ thống hơi nóng
- nhà máy nhiệt điện
- hệ thống dầu khí
Van bướm nhựa
Trong các hệ thống xử lý hóa chất hoặc nước thải có tính ăn mòn cao, van bướm nhựa là lựa chọn phù hợp.
Loại van này có ưu điểm:
- trọng lượng nhẹ
- chống ăn mòn hóa chất
- chi phí hợp lý
Van nhựa thường được lắp đặt trong:
- hệ thống xử lý nước thải
- ngành xi mạ
- hệ thống hóa chất

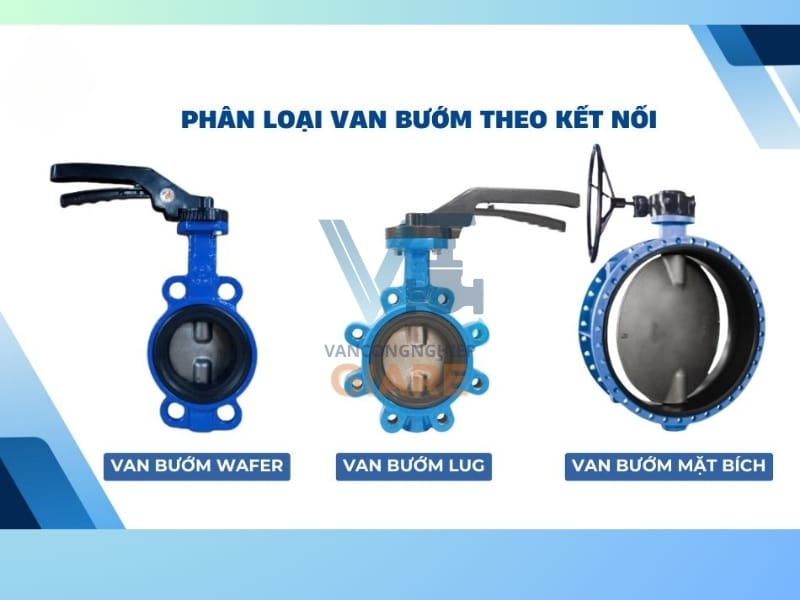

Phân loại van bướm theo kiểu kết nối
Ngoài vật liệu và cơ chế vận hành, van bướm còn được phân biệt dựa trên cách kết nối với đường ống.
Van bướm wafer
Van wafer có thiết kế kẹp giữa hai mặt bích của đường ống. Đây là kiểu kết nối phổ biến nhất vì thiết kế gọn và dễ lắp đặt.
Loại van này thường được sử dụng trong:
- hệ thống cấp nước
- hệ thống HVAC
- hệ thống xử lý nước
Van bướm lug
Van lug có các tai ren để bắt bulong trực tiếp vào đường ống. Thiết kế này giúp việc tháo lắp và bảo trì trở nên thuận tiện hơn.
Van lug thường được sử dụng trong:
- hệ thống công nghiệp
- nhà máy sản xuất
- đường ống kích thước lớn
Van bướm mặt bích
Van bướm mặt bích có hai đầu kết nối dạng mặt bích giống như nhiều loại van công nghiệp khác.
Kiểu kết nối này có độ chắc chắn cao và phù hợp với các hệ thống áp lực lớn.
Ứng dụng phổ biến:
- nhà máy công nghiệp
- hệ thống cấp nước quy mô lớn
- hệ thống áp suất cao

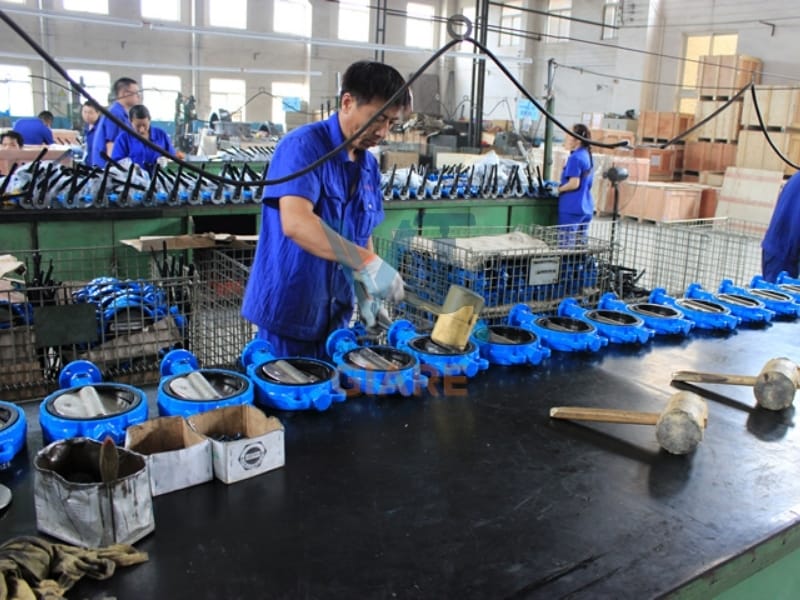

Ứng dụng thực tế của van bướm
Nhờ cấu tạo đơn giản và hiệu quả vận hành cao, van bướm được sử dụng trong rất nhiều lĩnh vực khác nhau.
Một số ứng dụng phổ biến gồm:
- hệ thống cấp nước
- hệ thống xử lý nước thải
- hệ thống phòng cháy chữa cháy
- hệ thống HVAC
- nhà máy thực phẩm
- nhà máy hóa chất
- hệ thống khí nén
- hệ thống hơi nóng
Trong các hệ thống đường ống lớn, van bướm thường được ưu tiên sử dụng vì chi phí thấp và dễ lắp đặt.
Bảng tổng hợp ứng dụng thực tế của các loại van bướm
| Loại van | Ứng dụng |
|---|---|
| Van bướm tay gạt | hệ thống nước, HVAC |
| Van bướm tay quay | đường ống kích thước lớn |
| Van bướm điện | hệ thống tự động hóa |
| Van bướm khí nén | dây chuyền sản xuất |
| Van bướm inox | thực phẩm, dược phẩm |
| Van bướm gang | cấp nước, PCCC |
