Một trong những loại van được sử dụng rộng rãi nhất hiện nay là van bướm. Nhờ thiết kế gọn nhẹ, chi phí hợp lý và khả năng đóng mở nhanh, loại van này xuất hiện trong rất nhiều hệ thống như cấp nước, xử lý nước thải, phòng cháy chữa cháy, HVAC hay các nhà máy công nghiệp.
Trong các hệ thống đường ống công nghiệp hiện nay, việc kiểm soát dòng chảy của lưu chất đóng vai trò rất quan trọng. Nếu lựa chọn sai loại van, hệ thống có thể gặp các vấn đề như rò rỉ, giảm hiệu suất vận hành hoặc phát sinh chi phí bảo trì lớn.
Bài viết dưới đây sẽ giúp bạn hiểu rõ van bướm là gì, cấu tạo ra sao, nguyên lý vận hành như thế nào và cách lựa chọn van bướm phù hợp cho từng hệ thống đường ống.

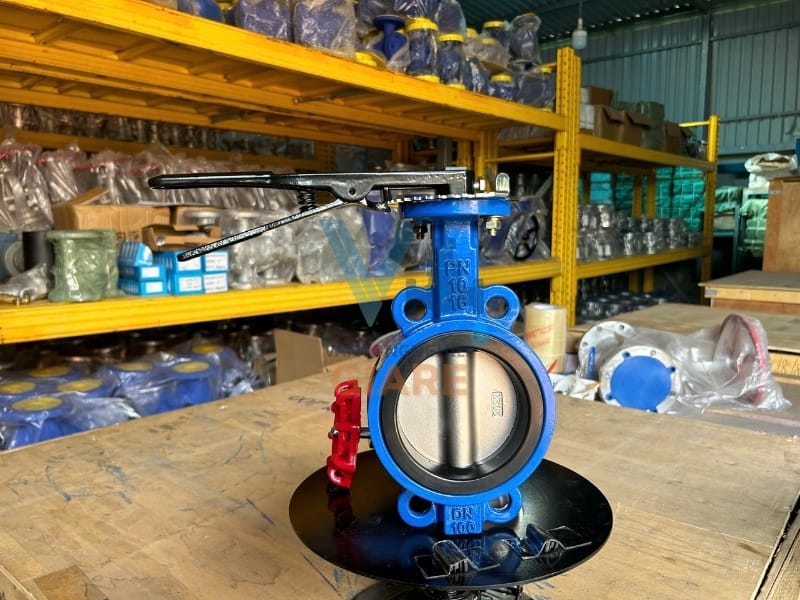

Van bướm là gì?
Van bướm (Butterfly Valve) là thiết bị cơ khí dùng để đóng, mở hoặc điều tiết lưu lượng dòng chảy trong đường ống bằng cách xoay một đĩa tròn nằm bên trong thân van.
Đĩa van được gắn với trục và có thể xoay quanh trục đó. Khi đĩa van xoay song song với hướng dòng chảy, lưu chất có thể đi qua gần như tự do. Khi đĩa xoay vuông góc với dòng chảy, dòng lưu chất sẽ bị chặn lại hoàn toàn.
Nhờ cơ chế vận hành đơn giản và thời gian đóng mở nhanh, van bướm thường được sử dụng trong các hệ thống có đường kính lớn.
Một số hệ thống phổ biến thường sử dụng van bướm bao gồm:
- hệ thống cấp nước sinh hoạt
- hệ thống xử lý nước thải
- hệ thống HVAC
- hệ thống phòng cháy chữa cháy
- nhà máy sản xuất công nghiệp
- hệ thống dẫn khí hoặc hóa chất
So với nhiều loại van công nghiệp khác, van bướm có ưu điểm lớn về trọng lượng nhẹ và chi phí đầu tư thấp, đặc biệt khi sử dụng cho đường ống kích thước lớn.
Nguyên lý hoạt động của van bướm

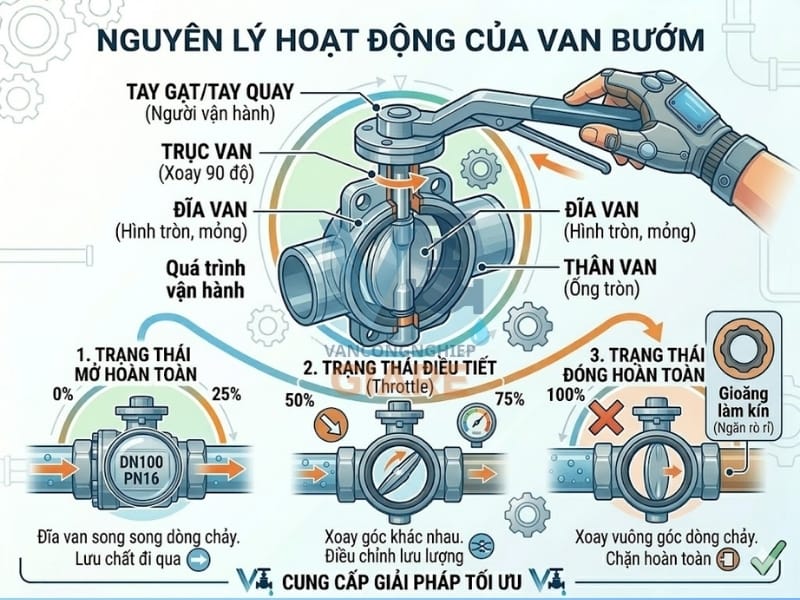

Van bướm hoạt động dựa trên cơ chế xoay đĩa van quanh trục trung tâm.
Bên trong thân van có một đĩa tròn được gắn cố định với trục. Khi người vận hành tác động vào tay gạt, tay quay hoặc bộ truyền động, trục van sẽ quay và kéo theo đĩa van xoay theo.
Thông thường, van bướm chỉ cần xoay 90 độ để chuyển từ trạng thái đóng sang trạng thái mở hoàn toàn.
Quá trình vận hành có thể chia thành ba trạng thái chính:
Trạng thái mở hoàn toàn
Khi đĩa van nằm song song với hướng dòng chảy, lưu chất đi qua đường ống với lực cản nhỏ nhất.
Trạng thái đóng hoàn toàn
Khi đĩa van xoay vuông góc với dòng chảy, dòng lưu chất bị chặn lại hoàn toàn. Gioăng làm kín sẽ giúp ngăn hiện tượng rò rỉ.
Trạng thái điều tiết
Trong nhiều hệ thống, van bướm có thể được sử dụng để điều chỉnh lưu lượng bằng cách xoay đĩa van ở các góc khác nhau.
Ưu điểm nổi bật của van bướm
Van bướm được sử dụng phổ biến nhờ nhiều ưu điểm trong thiết kế và vận hành.
Thiết kế gọn và tiết kiệm không gian
So với các loại van như van cổng hay van cầu, van bướm có kích thước nhỏ gọn hơn nhiều. Điều này giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống.
Trọng lượng nhẹ
Cấu tạo của van bướm tương đối đơn giản nên trọng lượng nhẹ hơn đáng kể so với các loại van khác cùng kích thước.
Chi phí đầu tư thấp
Đối với các hệ thống đường ống lớn, việc sử dụng van bướm giúp giảm đáng kể chi phí đầu tư ban đầu.
Đóng mở nhanh
Chỉ cần xoay trục van 90 độ là có thể chuyển đổi trạng thái đóng hoặc mở, giúp thao tác vận hành trở nên nhanh chóng.
Phù hợp nhiều môi trường lưu chất
Van bướm có thể sử dụng cho nhiều loại môi trường như:
- nước sạch
- nước thải
- khí nén
- dầu
- hóa chất nhẹ

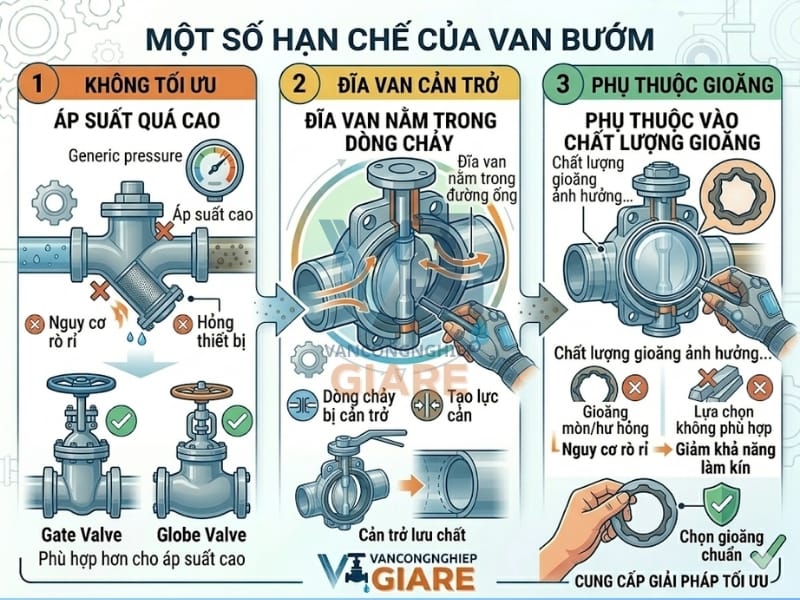

Một số hạn chế của van bướm
Bên cạnh các ưu điểm, van bướm cũng có một số hạn chế nhất định.
Không tối ưu cho áp suất quá cao
Trong các hệ thống có áp suất rất lớn, một số loại van khác như van cổng hoặc van cầu có thể phù hợp hơn.
Đĩa van nằm trong dòng chảy
Đĩa van luôn nằm trong lòng đường ống nên có thể gây cản trở dòng chảy ở một mức độ nhất định.
Phụ thuộc vào chất lượng gioăng
Khả năng làm kín của van phụ thuộc nhiều vào vật liệu gioăng. Nếu gioăng bị mòn hoặc lựa chọn không phù hợp, hiện tượng rò rỉ có thể xảy ra.

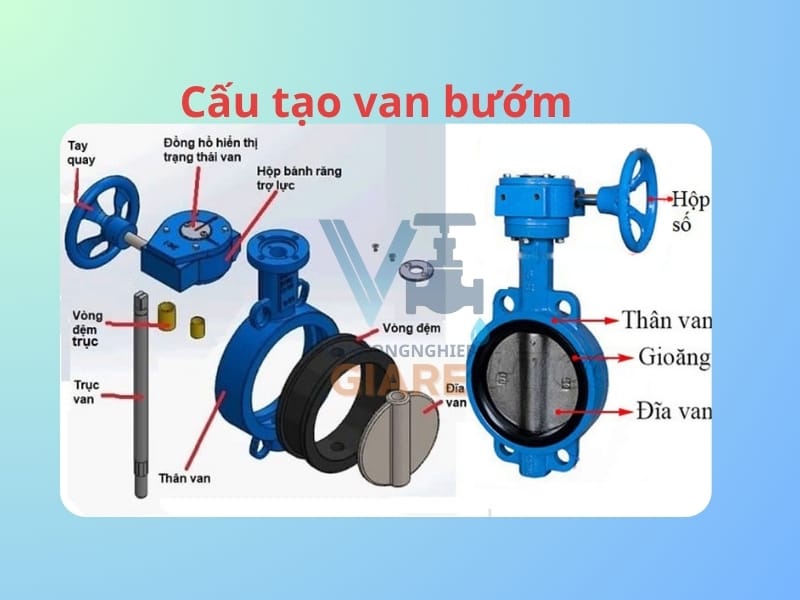

Cấu tạo van bướm
Một van bướm tiêu chuẩn thường gồm các bộ phận chính sau.
Thân van
Thân van là bộ phận bao bọc bên ngoài và kết nối trực tiếp với đường ống. Vật liệu thân van thường là:
- gang
- inox
- thép
Đĩa van
Đĩa van là bộ phận trực tiếp kiểm soát dòng chảy. Khi trục quay, đĩa sẽ xoay để đóng hoặc mở van.
Trục van
Trục van kết nối bộ điều khiển với đĩa van và truyền lực xoay từ bộ điều khiển đến đĩa.
Gioăng làm kín
Gioăng giúp đảm bảo độ kín của van khi đóng. Một số vật liệu gioăng phổ biến gồm:
- EPDM
- PTFE
- NBR
Bộ truyền động
Van bướm có thể vận hành bằng nhiều hình thức khác nhau như:
- tay gạt
- hộp số
- khí nén
- điện

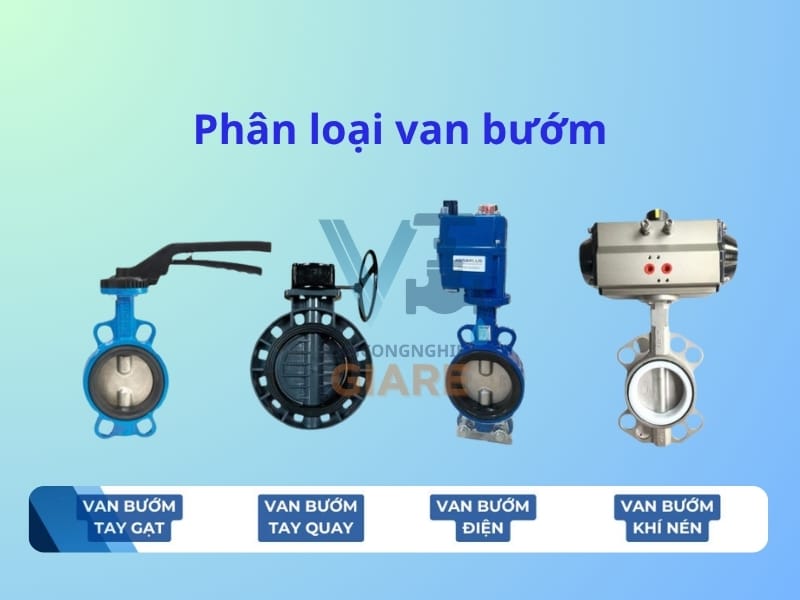

Phân loại van bướm
Van bướm có nhiều loại khác nhau tùy theo thiết kế và mục đích sử dụng.
Phân loại theo vật liệu chế tạo
Van bướm gang
Đây là loại van phổ biến nhất trong các hệ thống nước.
Ưu điểm:
- chi phí thấp
- độ bền ổn định
Ứng dụng:
- hệ thống cấp nước
- hệ thống HVAC
- hệ thống PCCC
Van bướm inox
Van bướm inox có khả năng chống ăn mòn tốt nên được sử dụng trong các môi trường khắc nghiệt.
Ứng dụng phổ biến:
- ngành thực phẩm
- ngành dược phẩm
- ngành hóa chất
Van bướm thép
Van bướm thép thường được sử dụng trong các hệ thống có nhiệt độ và áp suất cao.
Phân loại theo kiểu kết nối
Van bướm wafer
Đây là loại phổ biến nhất hiện nay. Van được kẹp giữa hai mặt bích của đường ống.
Van bướm lug
Loại van này có các lỗ ren để bắt bu lông trực tiếp vào mặt bích của đường ống.
Van bướm mặt bích
Van được thiết kế với hai mặt bích cố định và thường dùng cho các hệ thống đường ống lớn.
Phân loại theo phương thức vận hành
Van bướm tay gạt
Thường dùng cho các kích thước nhỏ và hệ thống không yêu cầu tự động hóa.
Van bướm hộp số
Phù hợp với các van có kích thước lớn cần lực xoay mạnh hơn.
Van bướm điều khiển khí nén
Được sử dụng trong các hệ thống tự động hóa công nghiệp.
Van bướm điều khiển điện
Cho phép điều khiển từ xa và tích hợp với hệ thống điều khiển trung tâm.
Ứng dụng của van bướm trong thực tế
Nhờ thiết kế linh hoạt, van bướm được sử dụng trong nhiều ngành công nghiệp khác nhau.
Hệ thống cấp nước
Van bướm thường được lắp đặt trong các hệ thống cấp nước đô thị và nhà máy xử lý nước.
Hệ thống xử lý nước thải
Trong các trạm xử lý nước thải, van bướm giúp kiểm soát dòng chảy giữa các bể xử lý.
Hệ thống HVAC
Van bướm được dùng để điều tiết lưu lượng nước trong hệ thống điều hòa trung tâm.
Ngành công nghiệp thực phẩm
Các loại van bướm inox được sử dụng trong hệ thống sản xuất thực phẩm và đồ uống.
Ngành hóa chất
Trong các môi trường có tính ăn mòn, van bướm với vật liệu inox hoặc seat PTFE thường được lựa chọn.
ngắn gọn hơn liệt kê ở cách gach đầu dòng
Báo giá van bướm
Giá van bướm phụ thuộc vào nhiều yếu tố như:
- Kích thước van (DN): DN50, DN100, DN200…
- Vật liệu van: gang, inox, thép
- Kiểu kết nối: wafer, lug, mặt bích
- Phương thức vận hành: tay gạt, hộp số, điện, khí nén
- Tiêu chuẩn áp lực: PN10, PN16, JIS, ANSI
Để nhận báo giá van bướm chính xác, cần cung cấp đầy đủ các thông số kỹ thuật trên cho nhà cung cấp.
Hướng dẫn chọn van bướm đúng cho hệ thống
Để lựa chọn đúng loại van bướm, cần xem xét nhiều yếu tố kỹ thuật.
Xác định loại lưu chất
Trước hết cần xác định môi trường làm việc của hệ thống như:
- nước
- hóa chất
- khí
- hơi nóng
Chọn vật liệu van phù hợp
Ví dụ:
- nước sạch → van gang
- hóa chất → van inox
- nhiệt độ cao → van thép
Chọn kích thước van
Kích thước van phải tương ứng với đường kính đường ống như:
- DN50
- DN100
- DN200
Kiểm tra tiêu chuẩn áp lực
Các tiêu chuẩn áp lực phổ biến gồm:
- PN10
- PN16
- JIS10K
- ANSI
Chọn phương thức điều khiển
Tùy theo yêu cầu hệ thống mà lựa chọn:
- tay gạt
- hộp số
- khí nén
- điện
Lưu ý khi lắp đặt và vận hành van bướm
Để đảm bảo van hoạt động ổn định và bền bỉ, cần lưu ý một số điểm khi lắp đặt.
Kiểm tra van trước khi lắp
Trước khi lắp đặt cần kiểm tra:
- kích thước van
- tiêu chuẩn kết nối
- tình trạng bề mặt van
Căn chỉnh đúng tâm khi lắp
Việc căn chỉnh chính xác giúp tránh hiện tượng rò rỉ và tăng tuổi thọ của van.
Bảo trì định kỳ
Đóng mở van định kỳ giúp tránh tình trạng kẹt trục và đảm bảo van luôn hoạt động trơn tru.

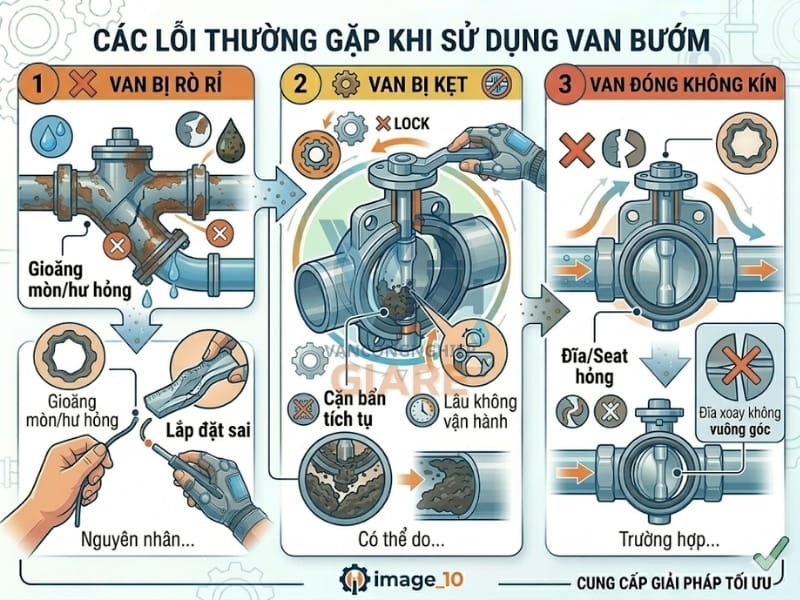

Các lỗi thường gặp khi sử dụng van bướm
Trong quá trình sử dụng, van bướm có thể gặp một số sự cố.
Van bị rò rỉ
Nguyên nhân thường do gioăng làm kín bị mòn hoặc lắp đặt không đúng kỹ thuật.
Van bị kẹt
Có thể do cặn bẩn tích tụ trong đường ống hoặc lâu ngày không vận hành.
Van đóng không kín
Trường hợp này thường xảy ra khi đĩa van hoặc seat bị hỏng.
Kết luận
Van bướm là thiết bị quan trọng trong các hệ thống đường ống công nghiệp hiện đại. Nhờ thiết kế đơn giản, chi phí hợp lý và khả năng vận hành linh hoạt, loại van này được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau.
Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn van bướm phù hợp sẽ giúp hệ thống vận hành ổn định hơn và giảm thiểu các sự cố kỹ thuật trong quá trình sử dụng.
